集成式自动反转螺杆传动执行机构

　　在流体控制管路的减压阀配套执行端，这类自动反转螺杆机构常作为核心传动部件，替代传统需要额外配装换向阀、行程开关的外置换向结构，解决小通径减压阀在有限安装空间内的自动往复调节需求。日常工况中，减压阀出口端压力波动触发调节动作时，这套机构不需要外接电气换向信号，仅靠螺杆自身的行程末端结构触发换向，就能带动阀芯做往复线性调节，避免了外置传感器在潮湿、多油污的管路环境中容易失效的问题，尤其适合石化、暖通领域中无人值守的管段压力调节场景。

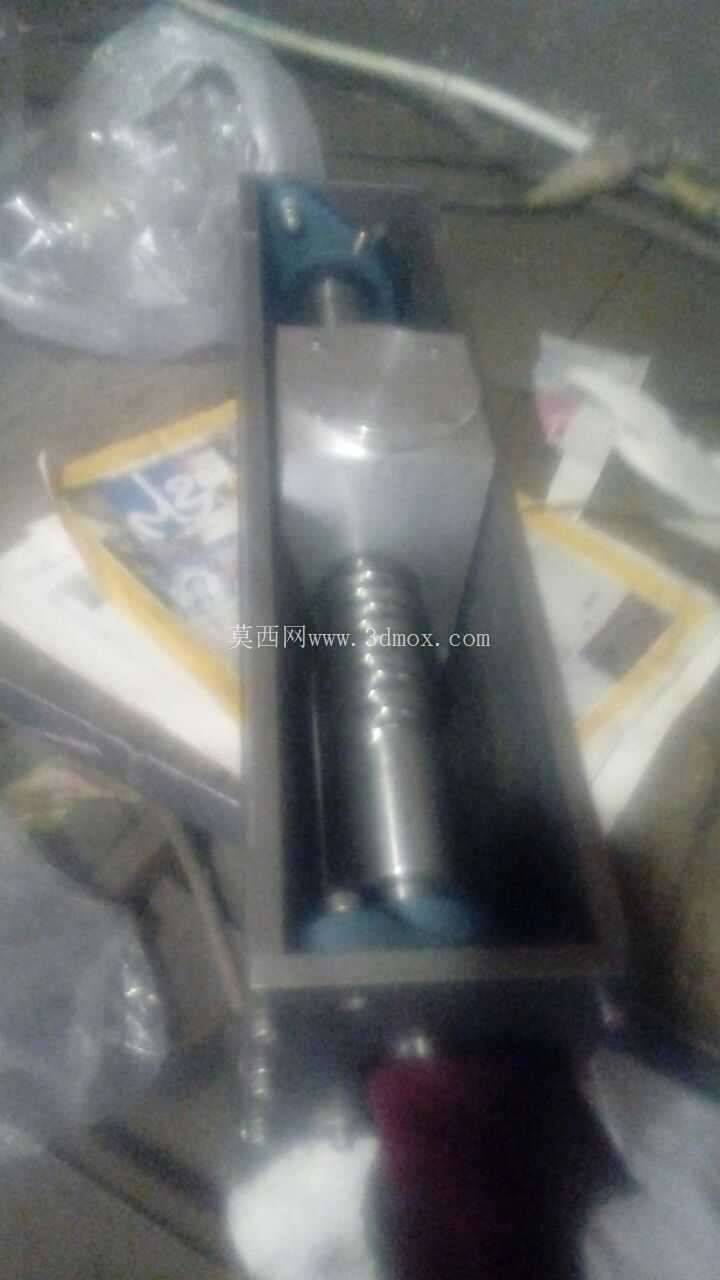

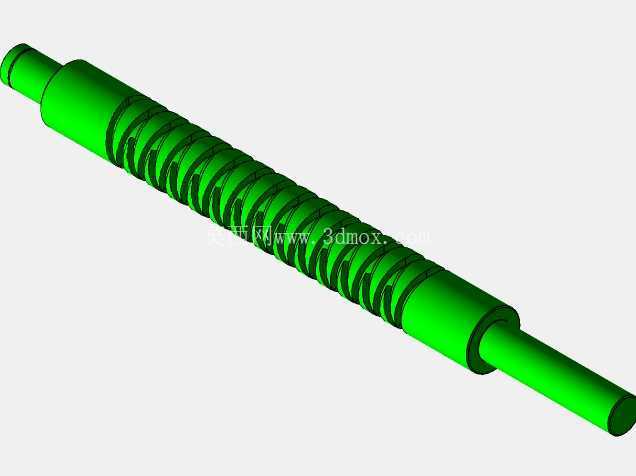

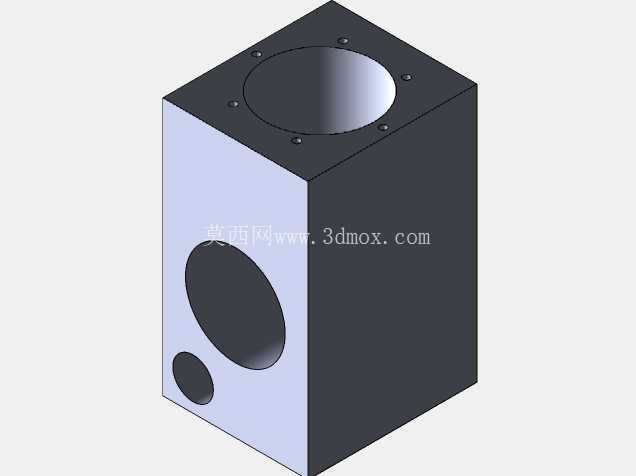

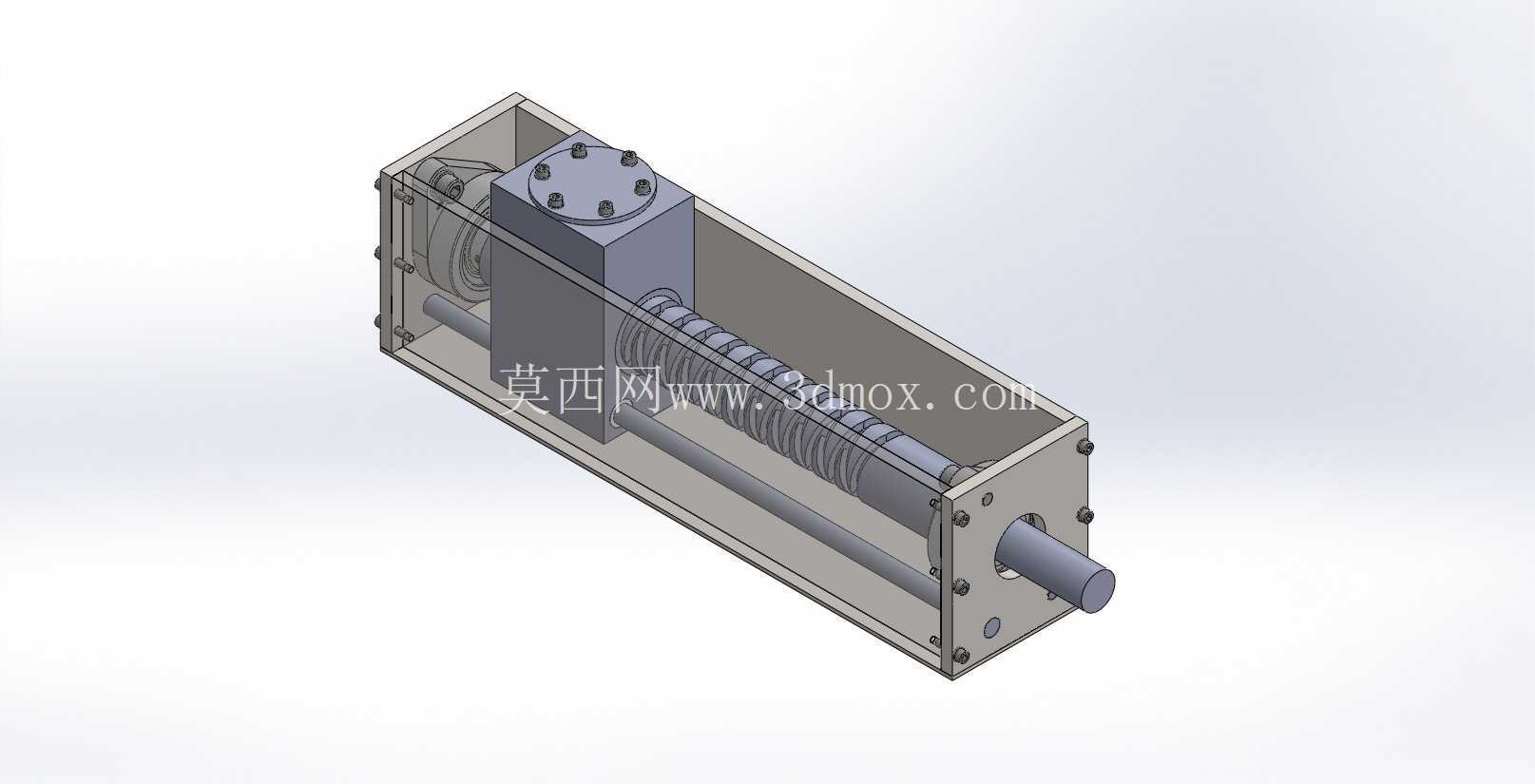

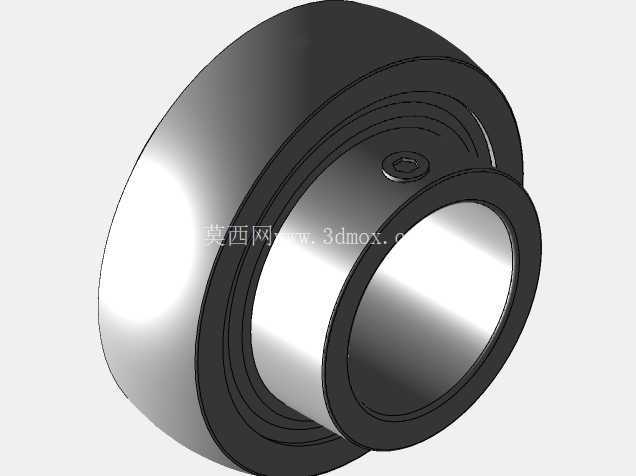

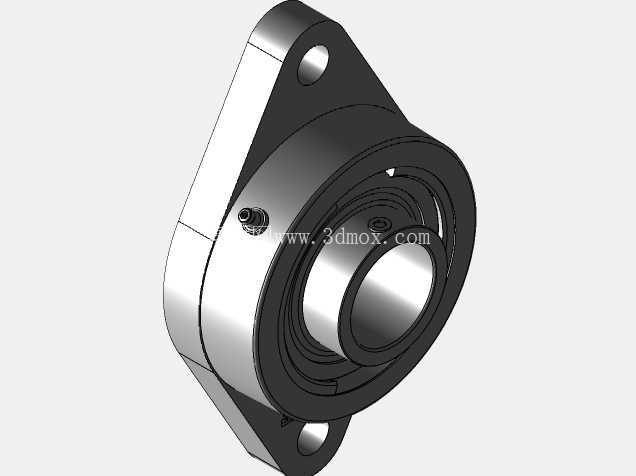

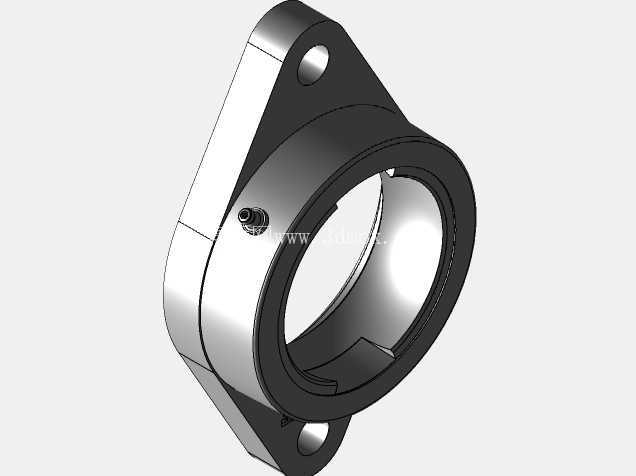

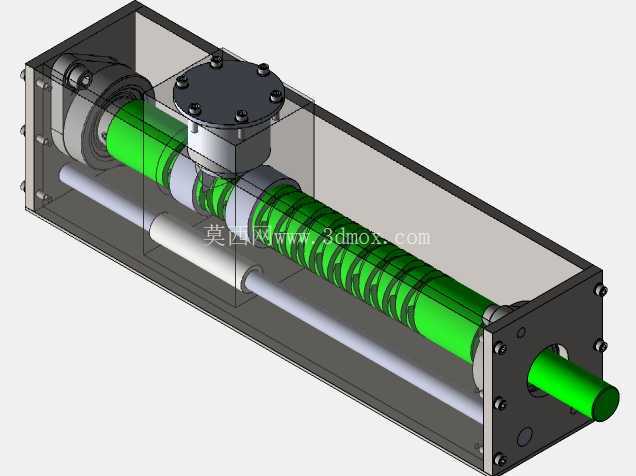

　　从结构设计逻辑来看，这套机构把螺杆副、换向触发组件、输出轴全部集成在封闭的长条形箱体内，没有外露的传动连杆，箱体本身采用一体式铣削加工的安装基准面，侧面预留的沉头安装孔可以直接贴装在减压阀的阀盖端面，不需要额外做转接支架。设计时特意将螺杆的有效行程控制在箱体内部腔体的80%长度区间，行程两端预留了5mm的缓冲间隙，避免换向瞬间的刚性撞击传递到阀芯端，造成压力调节的超调波动。螺杆本身采用梯形螺纹牙型，相比滚珠丝杠在低速调节场景下有更好的自锁性，当管路压力稳定时，螺杆不会因为介质的反向推力发生窜动，能长期保持阀芯的开度位置稳定。

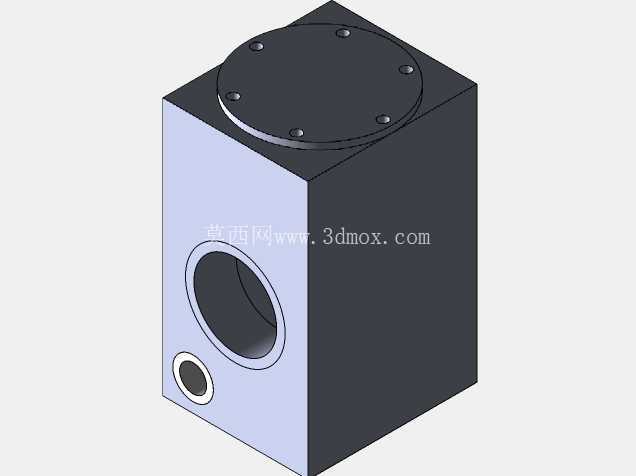

　　安装边界上，这套机构的输出轴采用带平键的圆柱轴端，轴伸长度控制在35mm，轴径匹配常规DN15到DN50通径减压阀的阀杆连接尺寸，箱体总长度控制在280mm，宽度80mm，高度110mm，不需要对现有减压阀的外部结构做改造就能直接适配。箱体侧面的端盖采用螺栓紧固的密封结构，内部填充润滑脂后可以达到IP54的防护等级，能适应车间内有少量切削液飞溅、户外管段有凝露的使用环境。换向触发结构没有采用易磨损的拨叉式结构，而是在螺杆末端集成了随动换向滑套，当螺杆行进到行程末端时，滑套被端盖限位后带动内部的离合环切换旋转方向，整个换向过程没有刚性碰撞，传动噪音控制在55分贝以内，适合对噪音有要求的楼宇暖通管路场景。

　　实际使用中，这套机构的输入扭矩只需要1.2N·m就能带动全行程的换向动作，可以直接配装小功率的减速电机，不需要额外增加扭矩放大机构，相比传统的齿轮齿条式往复执行机构，整体重量轻了40%，安装时不需要做额外的承重支撑。设计过程中特意将所有传动部件的同轴度公差控制在0.02mm以内，避免长期往复运行后出现螺杆偏磨的问题，正常工况下的无维护运行周期可以达到12000小时以上。在选型适配时，只需要确认阀杆的连接尺寸和所需的调节行程，不需要额外核算换向逻辑的匹配性，因为机构本身的换向行程是固定的，和减压阀的阀芯行程做了预匹配，安装后只需要做一次行程校准就能投入使用，大幅减少了现场调试的工作量。

　　不同于分体式的传动换向结构，这套集成式螺杆机构把所有运动部件都封闭在箱体内部，现场安装时不会出现零件散落的问题，也能避免管路安装时的焊渣、灰尘进入传动副造成卡滞。输出轴和箱体之间采用骨架油封密封，长期运行不会出现润滑脂渗漏的问题，不会污染管路周边的仪表和管线。在做结构建模时，所有的安装孔位、配合尺寸都按照实际加工公差做了参数化关联，调整螺杆行程或者输出轴尺寸时，只需要修改对应的参数就能快速生成适配不同通径减压阀的变体结构，不需要重新绘制整个装配体，能大幅缩短同类产品的改型设计周期。
