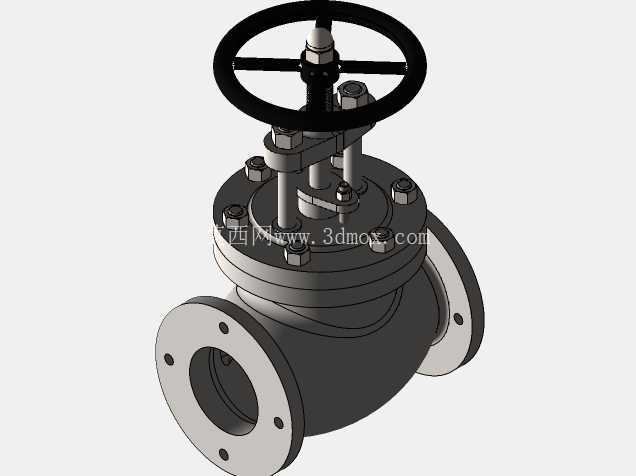

法兰连接式手动流量调节截止阀结构

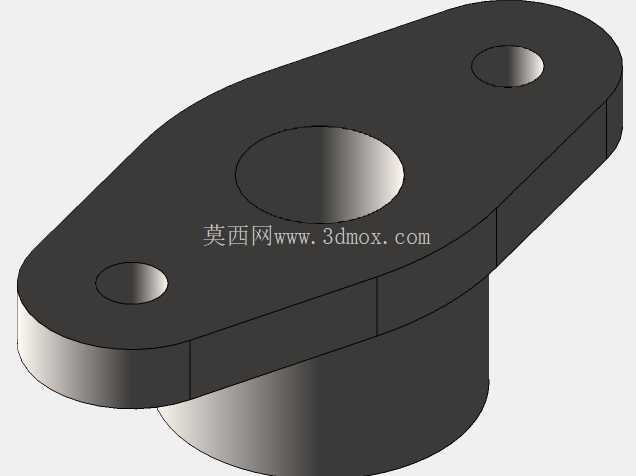

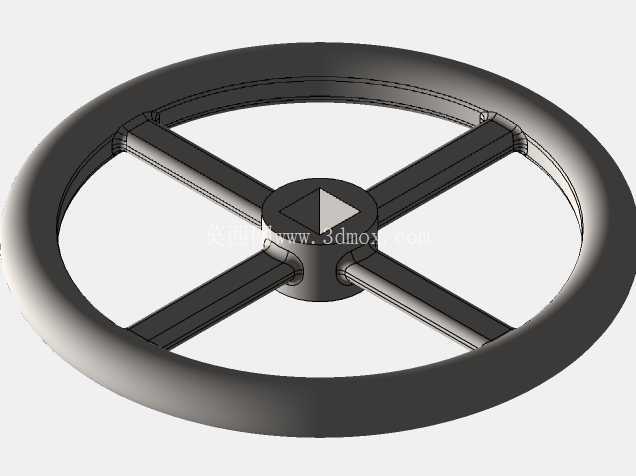

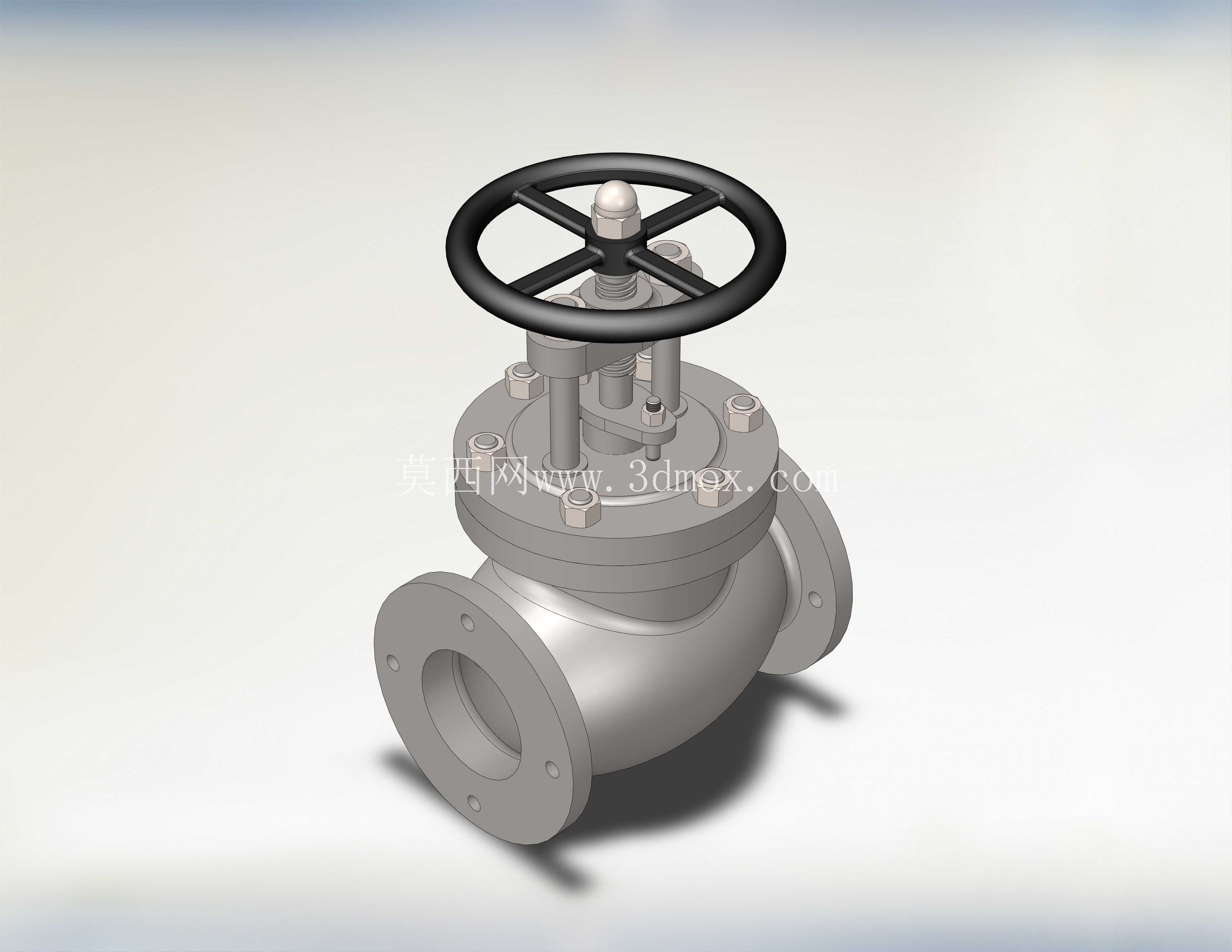

　　这类手动法兰式流量调节阀，在工业流体输送管路里的应用场景非常广泛，从化工介质输送、市政给排水管网到液压动力单元的支路管控，都能见到同结构产品的身影。它的核心作用是通过改变阀瓣与阀座之间的通流截面积，精准调控管路内流体的通过量，同时也可作为管路截断装置使用，相比普通闸阀，它的调节线性度更好，在需要稳定控制流量、压降的工况下适配性更强。从结构设计来看，顶部的手轮通过阀杆带动内部阀瓣做垂直升降运动，手轮采用轮辐式结构，操作时受力均匀，即便在带压工况下也能通过较小的操作力矩实现开度调整，阀杆位置设置了密封填料函结构，能够避免流体从阀杆配合间隙向外泄漏，满足常规压力管路的密封要求。

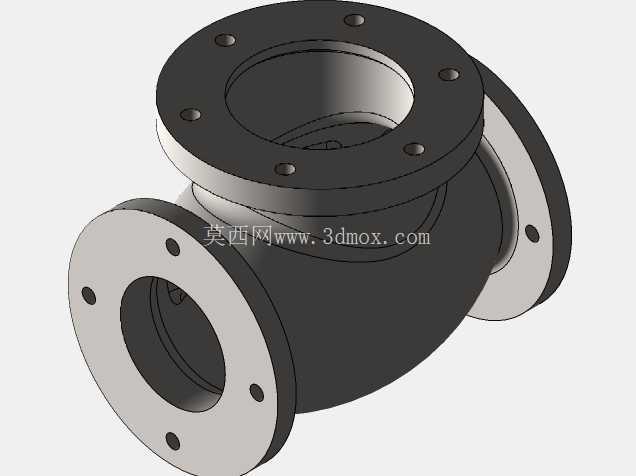

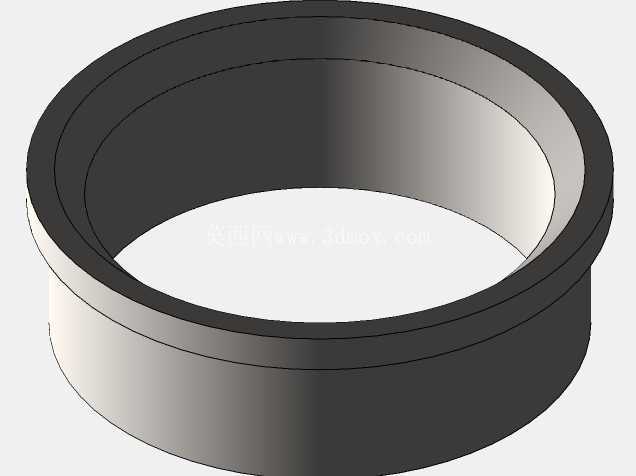

　　阀体采用流线型的流道设计，相比直角式流道能大幅降低流体通过时的局部阻力损失，减少管路系统的压损能耗，两侧的法兰连接结构完全适配通用法兰管路的安装标准，安装时只需匹配对应压力等级的法兰垫片，通过螺栓紧固即可完成与管路的对接，不需要额外加工定制连接接口。在设计建模过程中，首先要确定的是公称通径对应的法兰连接尺寸，包括法兰外径、螺栓孔中心距、螺栓孔数量与直径这些安装边界参数，必须完全符合通用管路连接件的标准，否则会出现现场安装无法对位的问题；其次是阀瓣的行程设计，要保证阀瓣从全开到全关的行程范围内，通流面积的变化尽可能线性，避免出现小开度时流量变化过快、大开度时调节迟钝的问题，阀瓣与阀座的密封面采用锥面配合结构，不仅密封性能可靠，在调节过程中也能减少流体对密封面的冲蚀，延长部件的使用寿命。

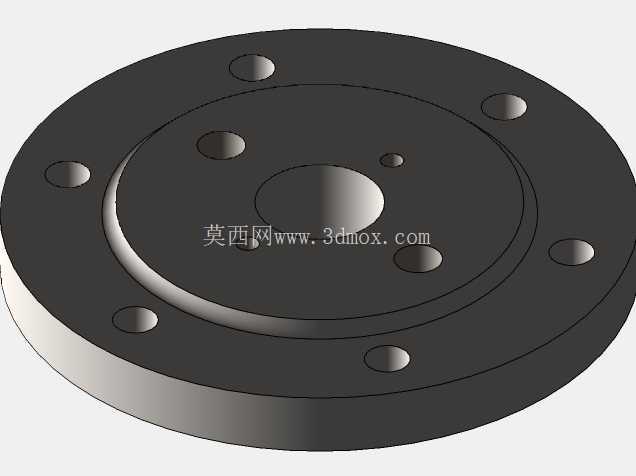

　　阀盖与阀体的连接采用螺栓紧固加密封垫片的结构，方便后期对内部密封件、阀瓣进行检修更换，不需要整体切割管路就能完成维护作业。从安装边界来看，这类阀门的安装方向有明确要求，必须保证流体从阀瓣下方进入、上方流出，也就是常说的“低进高出”，如果装反不仅会增大操作力矩，长期运行还会导致阀盖密封处容易出现泄漏，同时阀门手轮上方要预留足够的操作空间，方便后期人员手动调整开度，不能被周边的管路、设备构件遮挡操作空间。

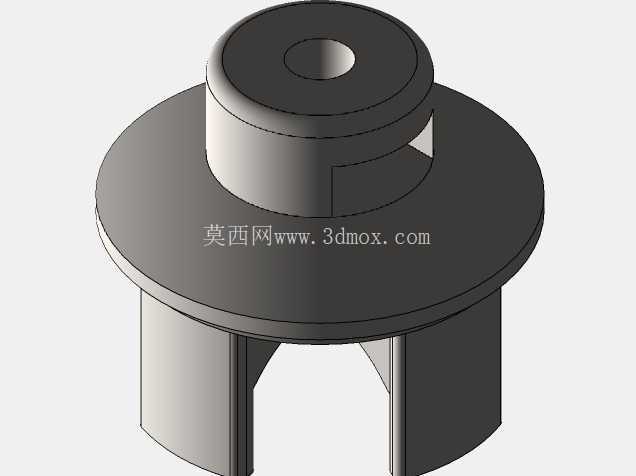

　　在液压系统中，这类阀门常被安装在执行元件的进油或者回油支路上，用来调节进入执行元件的流量，从而控制油缸或者液压马达的运行速度，相比电磁比例调节阀，它的结构更简单，抗污染能力更强，在对调节精度要求不是极高、不需要远程自动控制的工况下，可靠性远高于电控类调节阀。在给排水管路中，它可以安装在分支管路上，根据下游用水需求调整供水量，避免支管流量过大导致的管网压力波动，阀体采用铸造成型的流道结构，壁厚均匀，能够承受管路内的水锤冲击，不会因为瞬时压力波动出现阀体开裂的问题。建模过程中对各个配合间隙的把控也很关键，阀杆与阀盖的导向套配合间隙要控制在合理范围，既要保证阀杆升降顺畅无卡滞，又不能间隙过大导致阀瓣出现偏磨，影响密封效果；手轮与阀杆的连接采用方榫配合结构，能够传递足够的操作扭矩，不会出现手轮空转的问题。另外，阀体底部的排污螺塞设计，也方便在管路检修时排空阀腔内的残留介质，避免残留介质长期沉积腐蚀阀体内壁。
