巴哈赛车悬架摇臂铰接组件结构设计

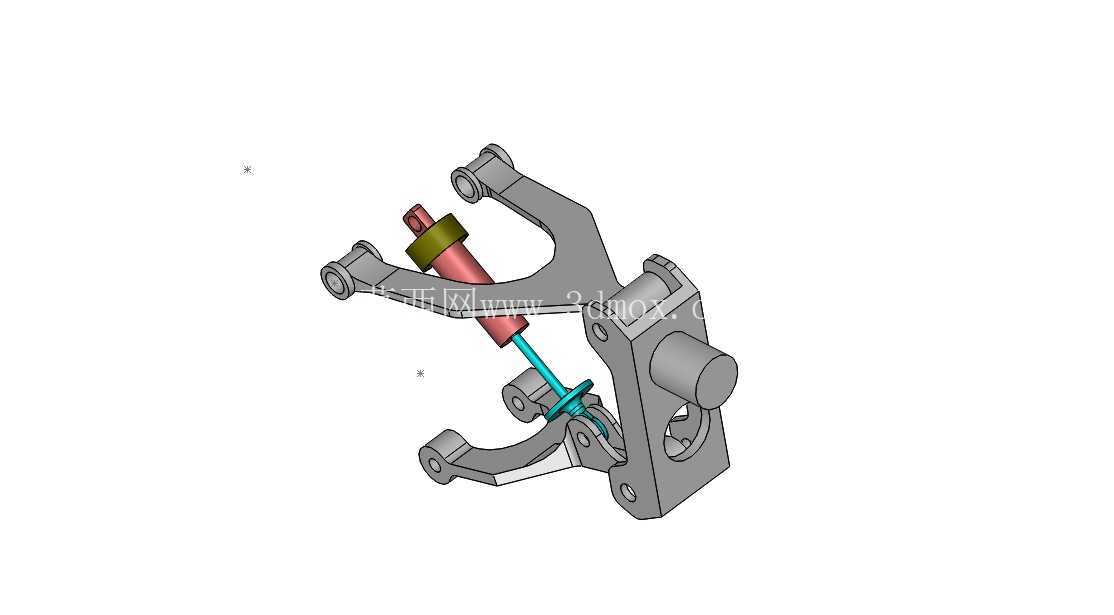

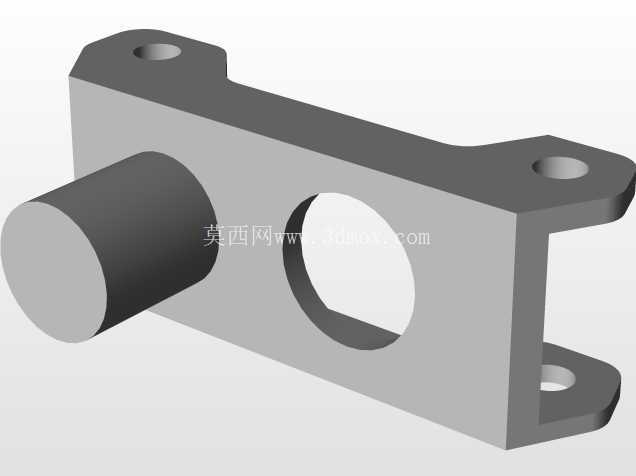

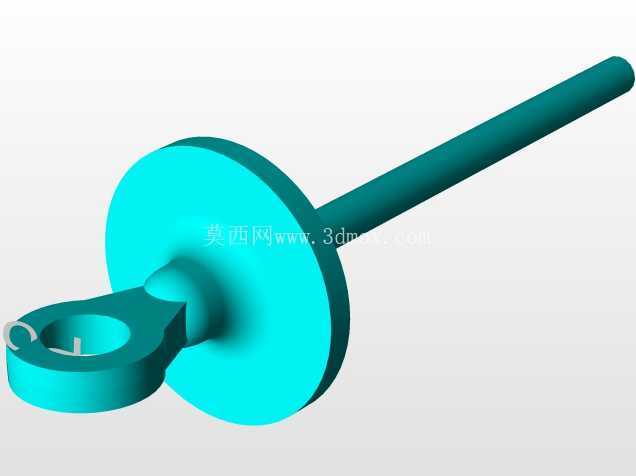

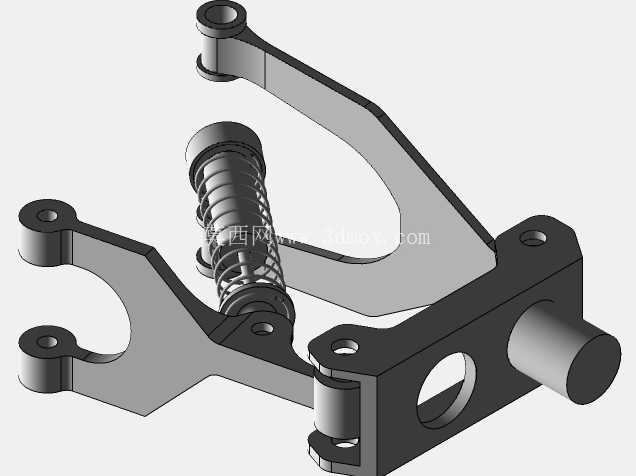

　　这套结构件是巴哈越野赛车悬架系统里的核心摇臂铰接组件，主要承担车轮跳动过程中的载荷传递与减震器运动轨迹约束作用，适配非铺装路面竞技场景下的大冲击载荷工况，是赛车底盘行走系统里直接影响操控稳定性与行驶安全性的关键部件。从结构布局来看，组件采用双侧对称摇臂配合中心铰接座的设计，摇臂端设置的同轴销孔用于连接车轮侧的转向节支座，中心铰接位通过销轴固定在车架的悬架安装塔座上，减震器下端通过衬套与摇臂中部的凸台连接，上端则固定在车架预设的减震安装点，整套结构在车轮受地面冲击上下跳动时，摇臂会绕中心铰接轴做定轴转动，同时带动减震器完成压缩与回弹行程，将路面传递的冲击载荷转化为减震器的阻尼耗散，避免硬冲击直接传递到车架与驾驶舱。

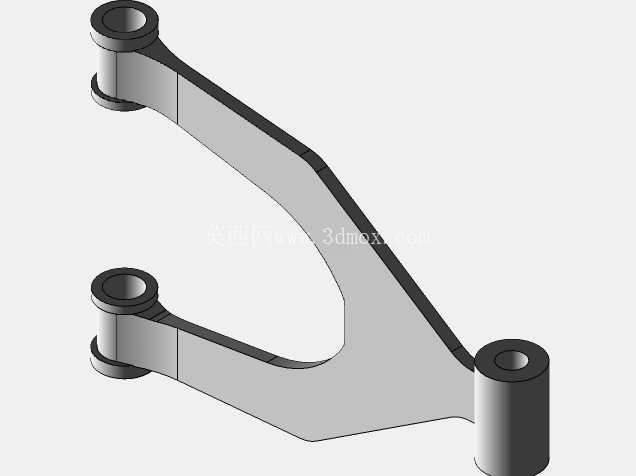

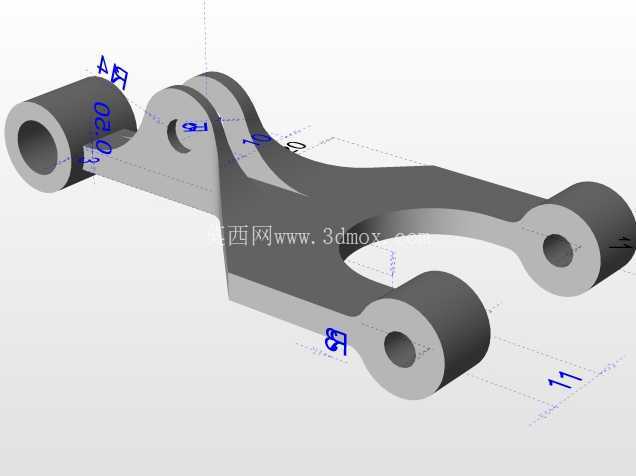

　　设计过程中首先要明确安装边界，摇臂两端销孔的中心距需要匹配轮距与车架悬架安装点的横向间距，中心铰接轴的孔径要适配车架端的固定销轴尺寸，保证装配后摇臂转动无卡滞，同时要预留足够的摆动空间，避免车轮跳转到上下极限位置时摇臂与车架、轮胎或者制动管路发生运动干涉。摇臂的截面采用变厚度的加强筋结构，在铰接孔位周边做了局部增厚处理，因为这些位置是应力集中的高发区域，越野路面飞坡落地时的瞬时冲击载荷会在孔位边缘产生数倍于静载的应力，局部增厚配合圆角过渡可以有效降低应力集中系数，避免结构出现疲劳断裂。

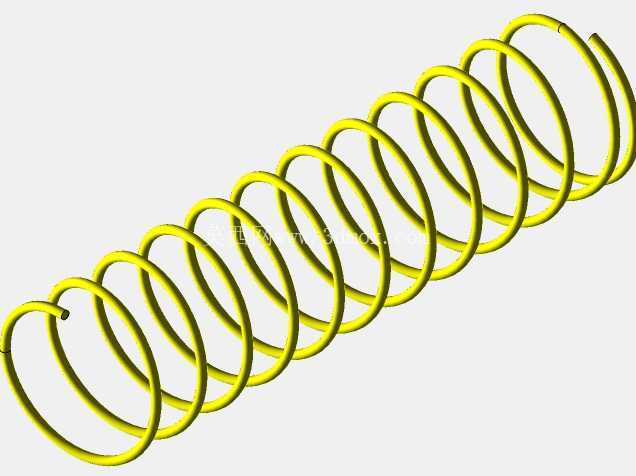

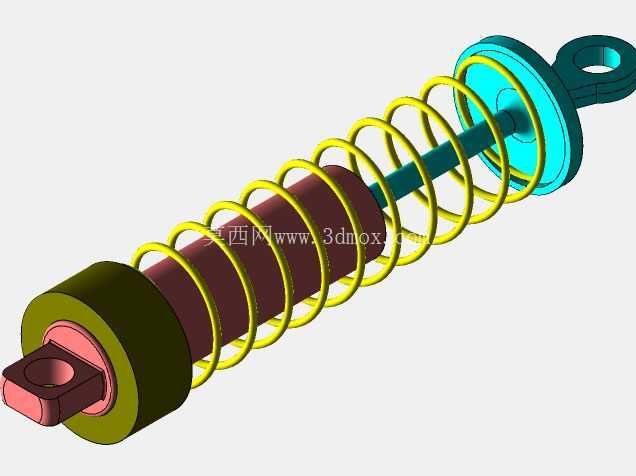

　　减震器连接凸台的位置经过运动学仿真校核，确定了最优的杠杆比，既保证减震器的行程利用率处于合理区间，不会出现减震器触底或者拉脱的情况，也能让减震阻尼特性与弹簧刚度匹配整车的簧下质量，在碎石、坑洼、陡坡等不同越野路况下都能提供足够的支撑性，同时过滤掉大部分高频振动。铰接位置的衬套安装位预留了足够的压装余量，适配金属橡胶衬套的装配公差，压装后衬套可以有效吸收行驶过程中的横向微小振动，减少销轴的磨损，同时降低金属件直接接触产生的异响。整个组件的外形轮廓充分考虑了赛事改装的维护便利性，所有需要拆装的销轴位置都预留了工具操作空间，不需要额外拆卸周边的制动、转向部件就可以完成摇臂或者减震器的更换，适配巴哈赛事中快速维修的需求。

　　在实际装车测试中，这套结构可以承受连续飞坡落地的冲击载荷，摇臂的摆动轨迹精准，不会出现车轮定位参数的异常偏移，在高速过弯时摇臂的形变量控制在合理范围内，保证轮胎接地面积稳定，提升车辆的侧向抓地力，同时减震器的运动轨迹顺畅，没有出现偏磨或者卡滞的情况，能够满足巴哈越野赛事全工况下的使用要求。
