办公椅全套零件装配二维工程图纸

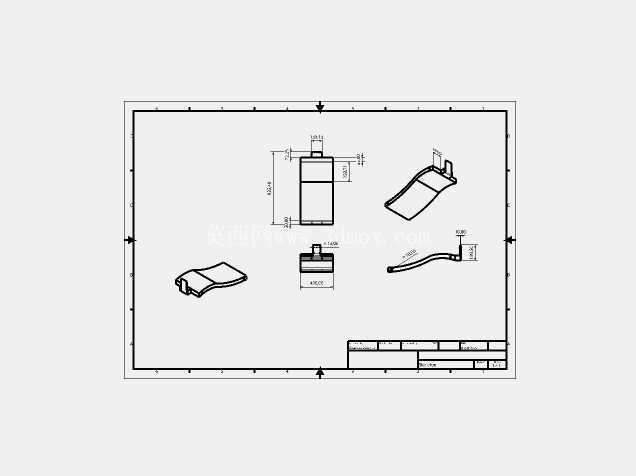

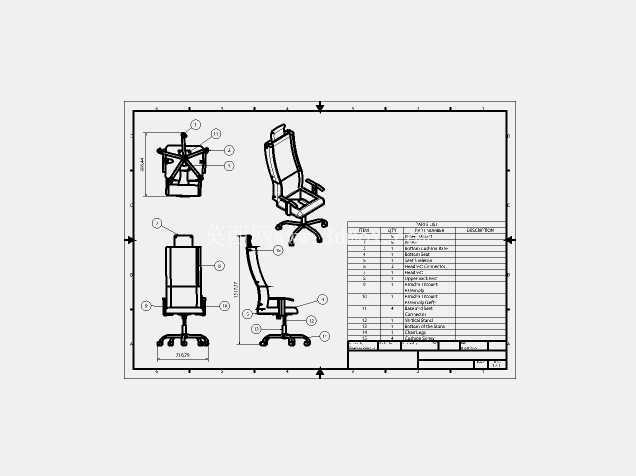

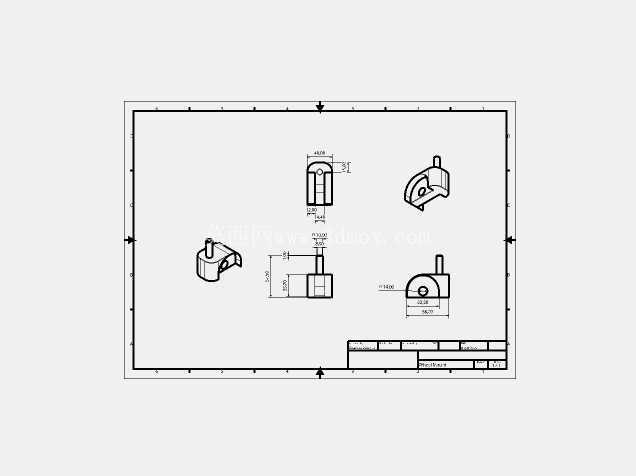

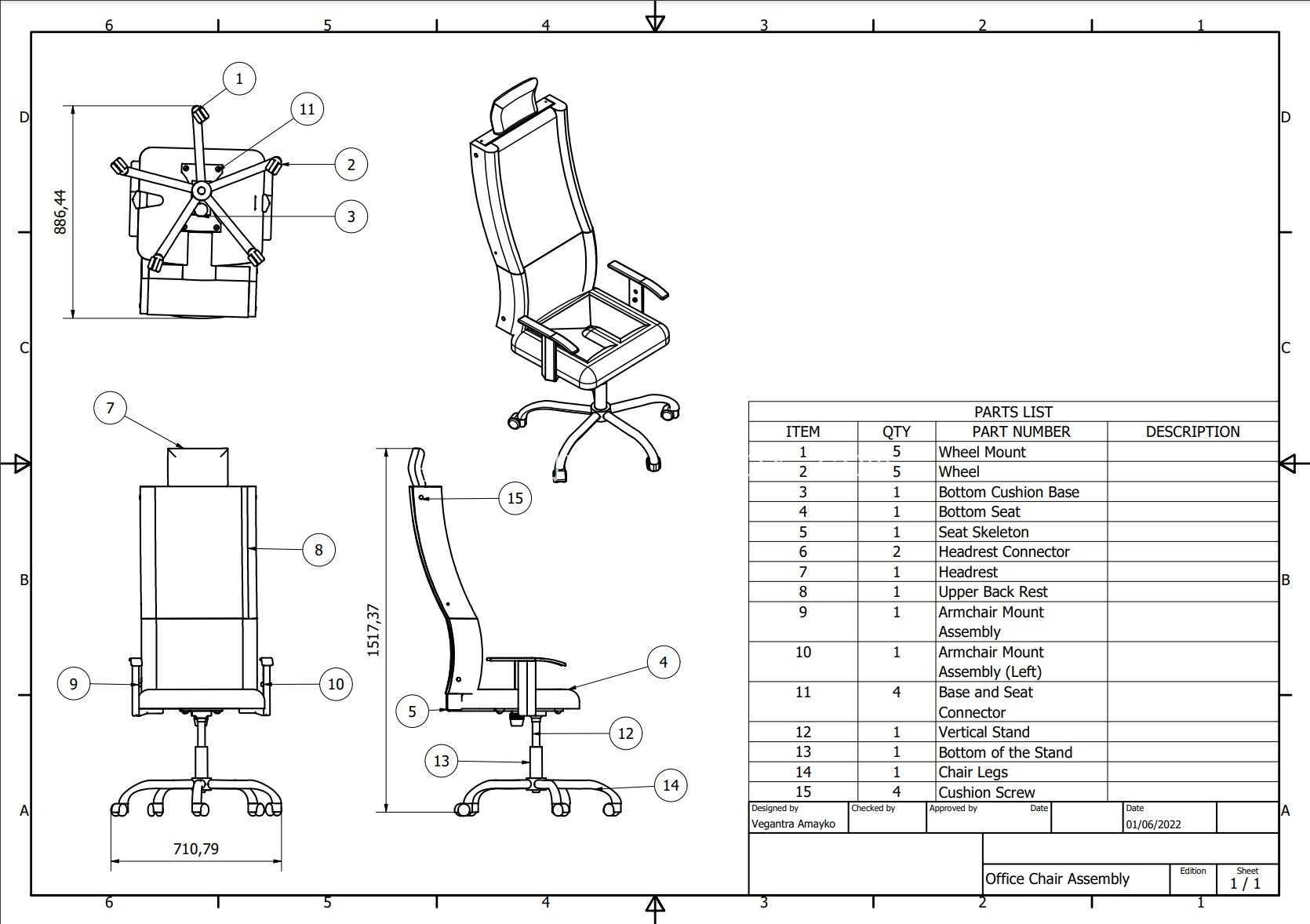

　　这套二维工程图纸覆盖办公椅从五星脚底座到靠背头枕的全部结构细节，可直接用于结构拆解、生产放样、三维建模逆向参考，适配办公家具生产厂的打样、工装设计、BOM清单梳理全流程场景，也能作为家具结构设计从业者的制图参考素材，解决办公椅类产品结构设计中各部件配合边界模糊、安装尺寸不统一的常见问题。图纸中包含多视角投影视图，分别呈现办公椅的底部安装结构、侧视升降结构、正视靠背结构、整体装配形态，同时附带完整的零件明细表，逐一标注每个部件的数量、安装位置与配合关系，无需额外拆解实物就能理清整椅的装配逻辑。

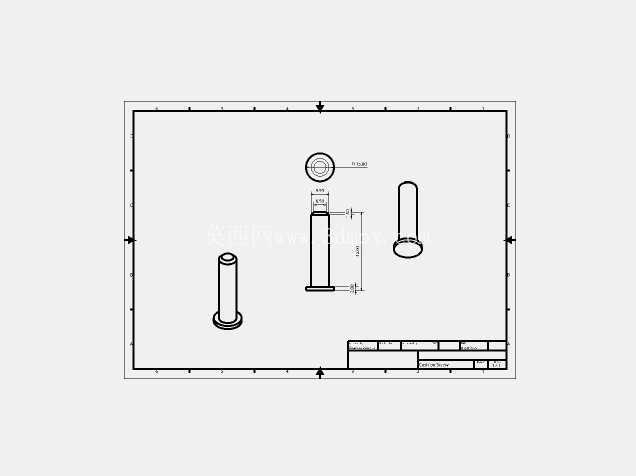

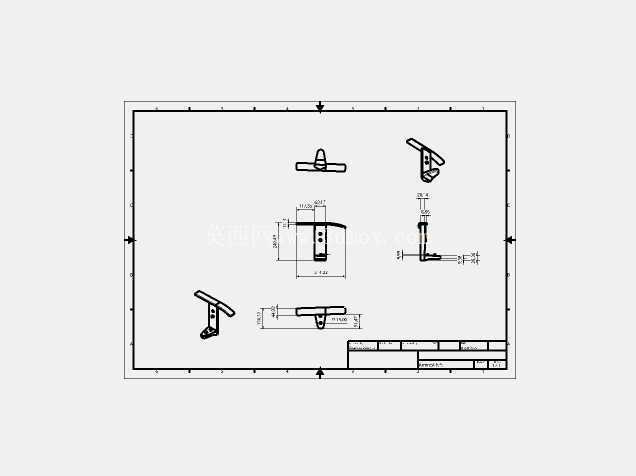

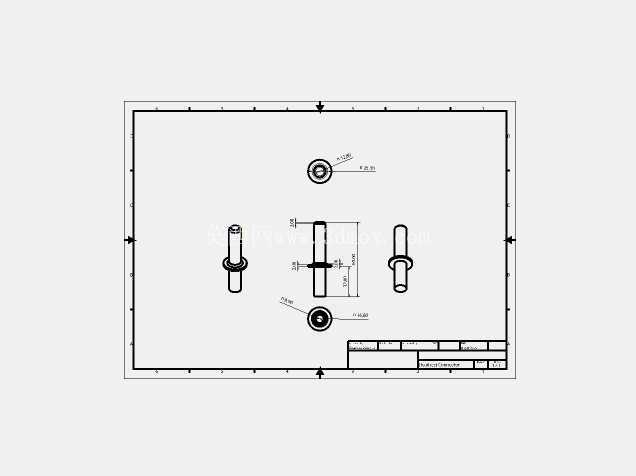

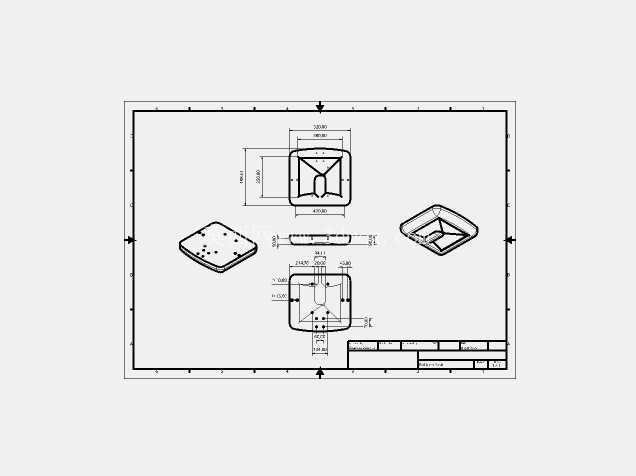

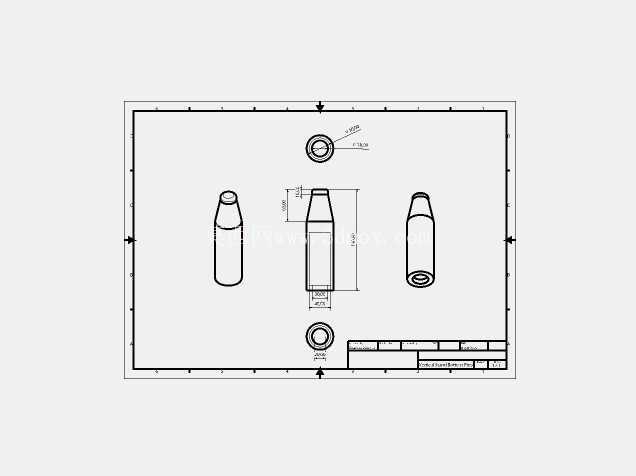

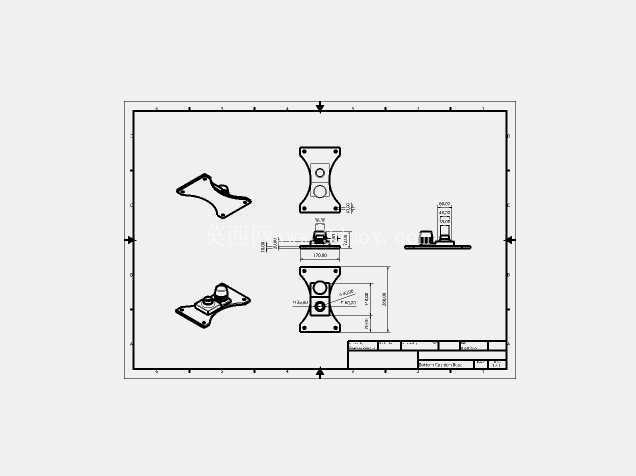

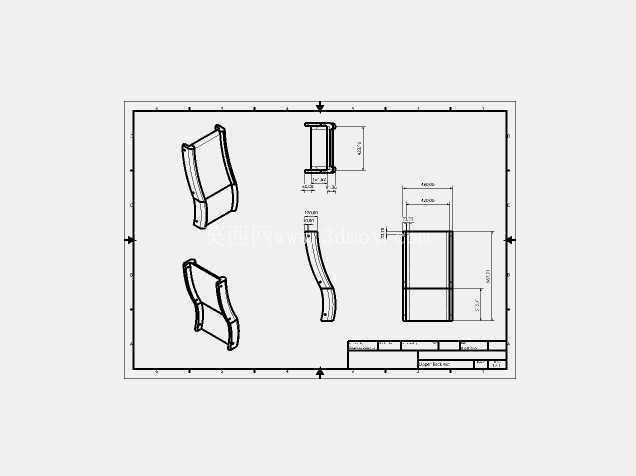

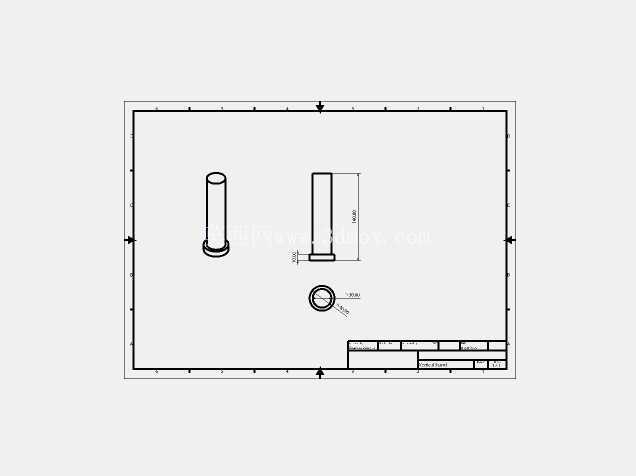

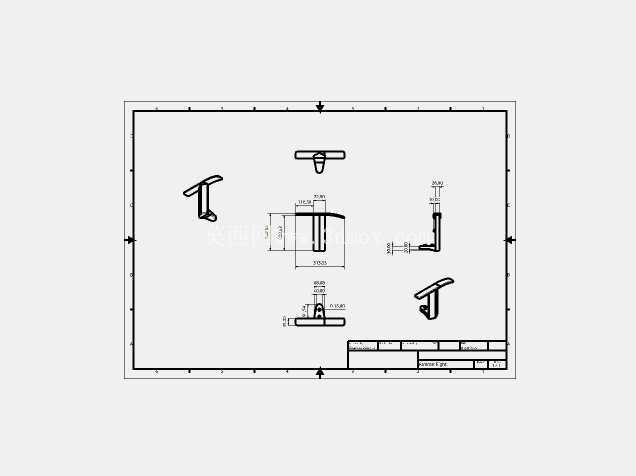

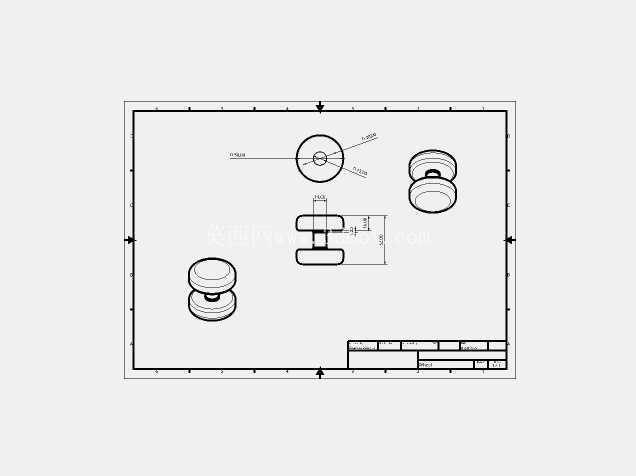

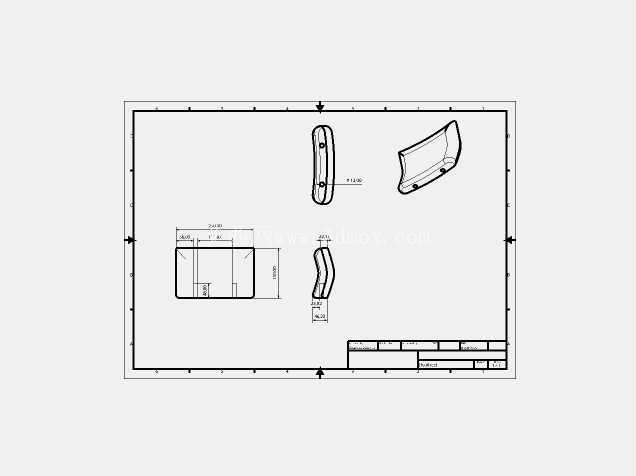

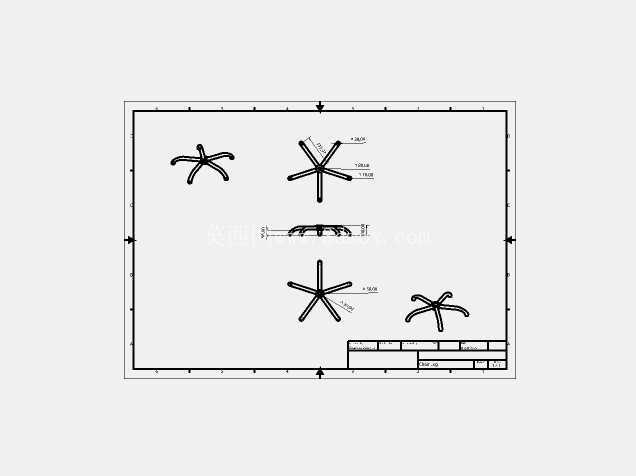

　　从设计思路来看，这套图纸严格遵循人体工程学办公椅的结构逻辑，底部采用五星脚分散承重结构，每个支脚末端预留脚轮安装位，中心位置为气杆安装接口，气杆上方连接座椅底盘，底盘同时承担座椅升降锁定、靠背倾仰调节的功能，座垫部分采用分层结构设计，区分底座支撑层与软垫安装层，靠背部分设置上下两段支撑结构，上段预留头枕安装接口，下段通过连接构件与座椅底盘实现倾仰联动，扶手部分单独设置安装支架，可固定在座垫侧方的预留安装位上，部分结构预留调节余量，适配不同身高使用者的扶手高度需求。

　　尺寸标注层面，图纸明确标注了整椅的安装边界尺寸，正视方向总宽度为710.79mm，侧视方向总高度为896.44mm，靠背总高度方向尺寸为1517.37mm，所有部件的配合尺寸均标注公差参考范围，比如五星脚中心气杆安装孔的配合尺寸、底盘与座垫的连接孔位间距、靠背连接轴的配合间隙，都给出了明确的数值参考，生产加工时无需反复核对实物尺寸，就能保证各部件的装配契合度。在实际应用中，这套图纸可直接用于办公椅的生产工艺拆解，五金加工环节可依据五星脚、连接支架、底盘构件的尺寸标注开模冲压，软体加工环节可依据座垫、靠背的轮廓尺寸裁切海绵与面料，装配环节可对照零件明细表清点部件数量，按照视图中的装配关系完成整椅组装，避免出现错装、漏装的问题。

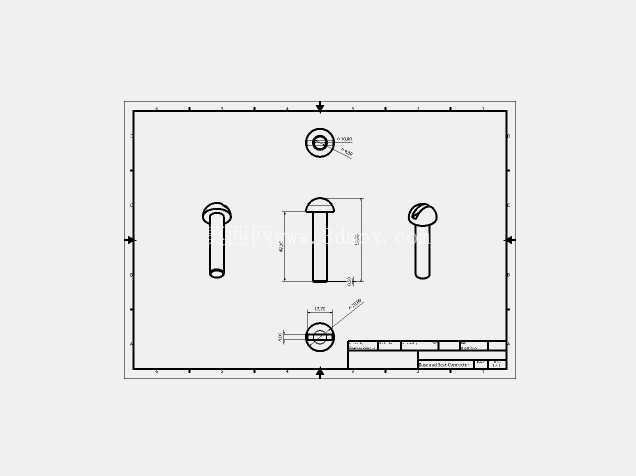

　　对于三维建模从业者而言，这套多视角二维视图可直接作为建模参考底图，对照各视角的轮廓线与尺寸标注，能快速搭建精准的办公椅三维模型，无需反复调整各部件的比例关系，零件明细表也能为模型的层级划分、BOM属性设置提供直接参考，大幅提升建模效率。图纸中对各活动部件的运动边界也做了隐含标注，比如靠背倾仰的转轴位置、气杆升降的行程范围、脚轮的转动安装空间，在做结构验证时，可依据这些标注判断部件运动时是否会出现干涉，比如靠背倾仰时是否会与扶手产生摩擦、座椅降到最低时底盘是否会与五星脚产生碰撞，提前规避结构设计缺陷。不同于零散的单部件图纸，这套图纸完整呈现了整椅的装配逻辑，从最小的紧固螺丝到整体的五星脚底座，每个部件的安装位置、连接方式都有明确体现，不管是做现有产品的结构优化，还是开发同类型的新款办公椅，都能从这套图纸中获取成熟的结构参考，减少前期结构验证的试错成本，比如五星脚的支腿倾斜角度、底盘的安装位置、靠背的支撑弧度对应的结构尺寸，都是经过实际生产验证的成熟参数，可直接复用在同类型产品的设计中。
