手形壁挂冲浪板收纳支架设计

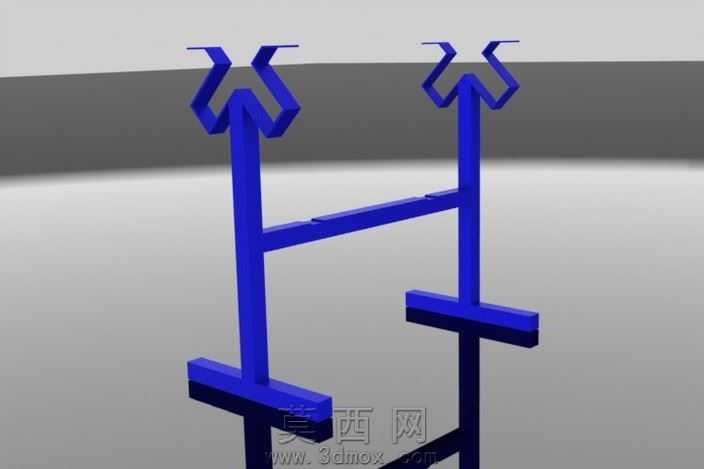

本作品为墙面安装的手形冲浪板收纳支架，整体采用SolidWorks进行全参数化三维建模，建模过程中先绘制单侧手形支撑的轮廓草图，通过拉伸凸台命令生成支撑主体结构，再通过镜像特征完成双侧对称的手形托臂设计，中部添加横向连接横梁提升整体结构刚性，底部设置两处横向安装底座，用于贴合墙面完成固定安装。建模阶段对所有棱边添加了R2-R5不等的圆角过渡，避免尖锐边角划伤冲浪板表面与安装人员，同时优化了结构的应力分布，降低承重时的应力集中风险。渲染阶段采用亮蓝色哑光金属材质赋予支架主体，模拟喷塑五金挂件的真实质感，场景添加了柔和的环境漫反射光与底部反光地面，清晰呈现支架的立体结构与造型细节。结构设计上，双侧手形托臂采用向上弯折的钩状造型，能够稳妥承托冲浪板的板身，托臂的内凹弧度匹配常规冲浪板的侧边轮廓，放置时能够形成稳定的限位效果，避免冲浪板侧向滑落；中部横向横梁既可以强化两个立柱的连接强度，也可作为小型配件的临时挂放位置；底部的安装底座预留了沉头安装孔位，安装时可使用膨胀螺丝将支架牢固固定在墙面，沉孔设计能够让螺丝头完全埋入底座内部，避免突出部分剐蹭放置的物品。设计思路围绕墙面垂直空间利用展开，将收纳支架的支撑部分设计为抽象手形造型，打破传统平直支架的单调感，在满足冲浪板收纳承重需求的同时，兼具墙面装饰效果，整体结构简洁，加工难度低，适合采用方管弯折焊接后喷塑的工艺进行批量生产，安装后不占用地面空间，能够为冲浪爱好者提供整洁稳妥的板具收纳解决方案，也可适配同尺寸的滑雪板、长板等长条状运动器材的墙面收纳。
