脉冲喷射发动机原型结构三维设计

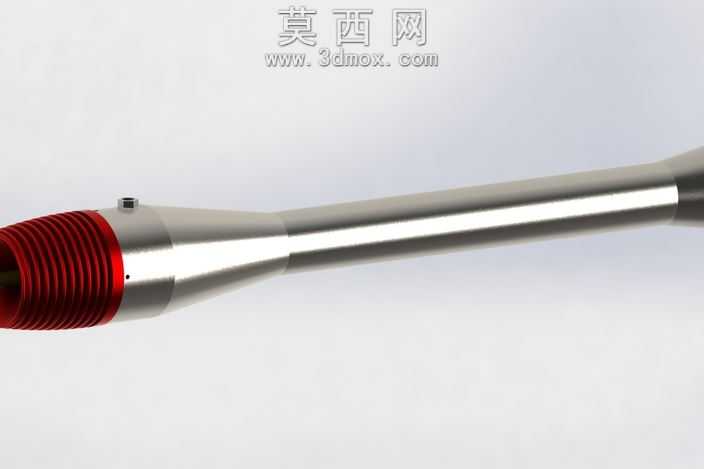

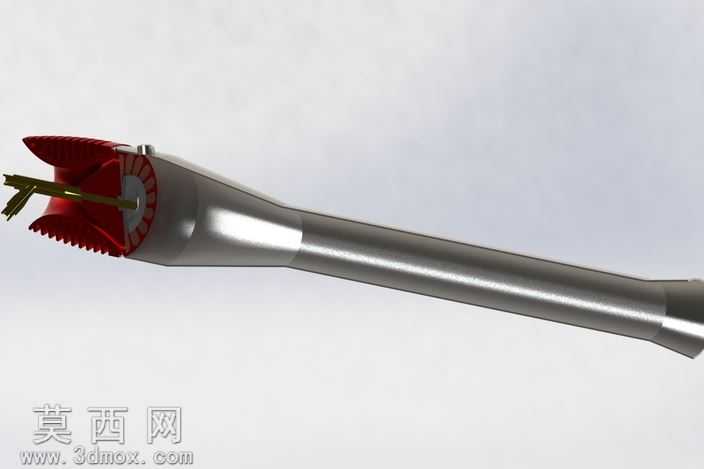

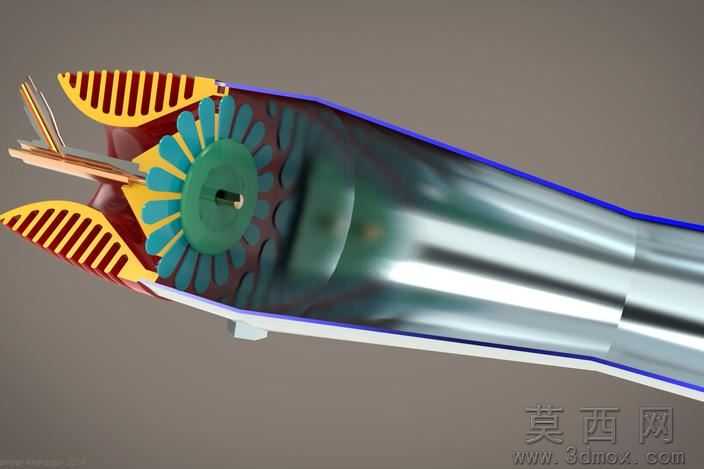

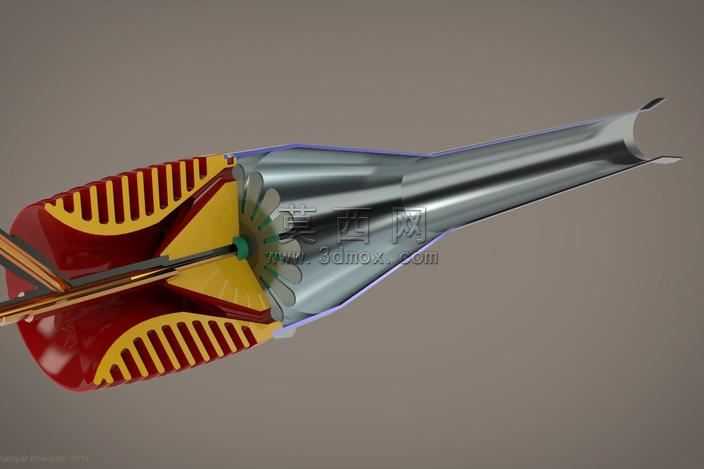

本次设计的脉冲喷射发动机原型，整体采用三段式同轴结构布局，建模阶段先以中心轴线为基准搭建骨架草图，依次完成进气段、燃烧室衔接段、尾喷管段的轮廓绘制，通过旋转凸台指令生成主体回转基体，保证各段同轴度误差控制在合理范围内。进气端外侧设计有标准外螺纹结构，建模时采用螺旋线扫描切除方式生成连续螺纹牙型，螺纹收尾处做平滑过渡处理，避免应力集中问题；螺纹段与主体衔接位置设计有环形定位凸台，凸台上预留微型定位销孔，用于装配时的周向定位，销孔与凸台采用同轴心配合约束，保证装配精度。主体中段采用渐扩后等径的流道设计，建模时通过样条曲线拟合流道内壁曲面，保证气流过渡平顺，减少流阻损失，外壁做等厚抽壳处理，壁厚均匀性通过厚度分析工具反复校验，避免后续3D打印或加工时出现壁厚不均导致的变形问题。尾喷管段采用等径直管设计，末端做轻微收窄处理，匹配脉冲喷射的气流喷出特性。材质渲染阶段，主体金属部分采用抛光不锈钢材质，调整金属粗糙度参数至0.1左右，添加轻微环境反射效果，还原金属构件的亮面质感；进气端螺纹段采用阳极氧化红色金属漆材质，调整漆面光泽度至半哑光状态，与亮面不锈钢主体形成鲜明视觉区分，定位销采用深色高硬度合金钢材质，细节处添加轻微倒角，还原真实机加工零件的工艺特征。设计过程中重点考量脉冲发动机的工作特性，各段长度、管径比例参考成熟原型参数设置，内部流道无突兀折角，保证脉冲气流能够形成稳定的谐振效果，所有连接部位均设计有定位结构，方便后续实物加工与装配调试，整体模型结构完整，细节还原度高，可用于原理验证、教学演示或相关动力装置的参考设计。
