V型六缸内燃动力总成结构数模

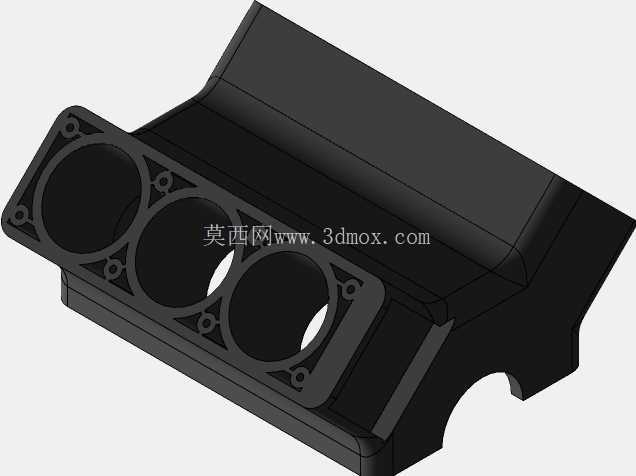

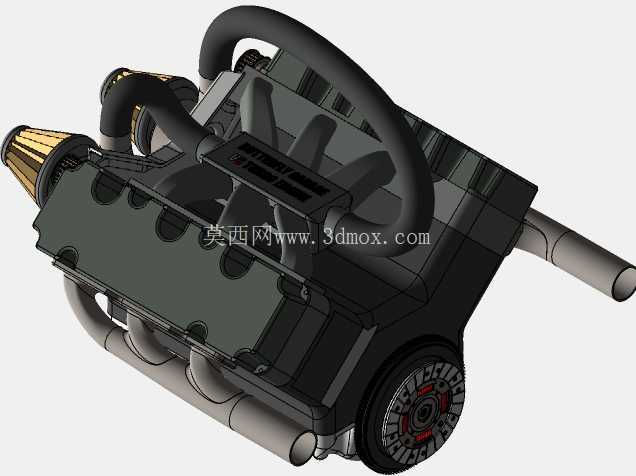

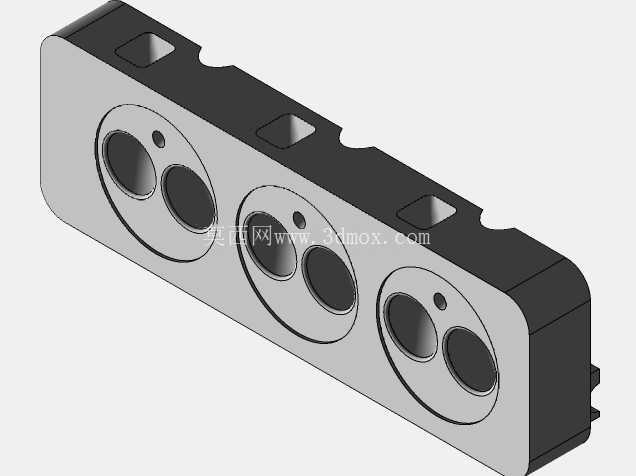

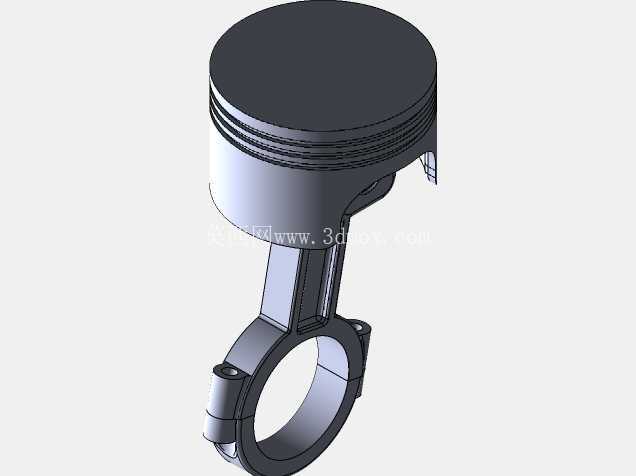

　　这套V型六缸动力单元数模围绕乘用车与轻型商用设备的前置动力舱布置需求搭建，整体采用两列气缸呈夹角对置的V型布局，相比直列六缸结构大幅压缩轴向长度，在横置平台、紧凑机舱改装、小型工程设备动力换装场景中，能有效减少机舱纵向占用空间，同时保留六缸机型做功冲程重叠度高、运转平顺性优于四缸机型的固有特性。数模完整还原了缸体、缸盖、活塞连杆组件、曲轴输出端、两侧进排气歧管、顶部线束护罩以及附属管路的装配关系，各部件配合边界清晰，可直接用于动力总成匹配校核、机舱干涉检查、教学演示拆解等场景。

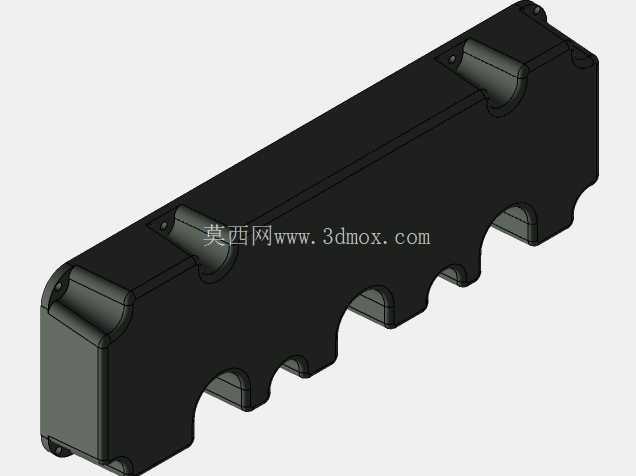

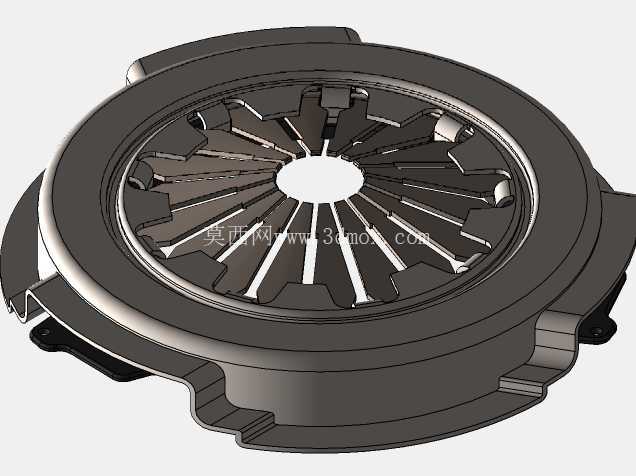

　　从结构设计逻辑来看，V型夹角的选取兼顾了两列进气歧管的排布空间与整机高度控制，缸体下部预留的安装支脚位置对应常规乘用车悬置软垫的安装点位，曲轴输出端法兰匹配常用手动、自动变速器的连接接口，外围管路走向避开了缸体高温排气侧，减少后期加装隔热罩的额外空间占用。整机外轮廓边界在数模中已完整呈现，轴向长度控制在直列六缸机型的七成左右，宽度方向随两列缸盖向外延展，布置时需在机舱两侧预留散热风道与维修操作间隙，顶部护罩与机舱盖内板之间要留出足够的隔音隔热层安装余量，下部油底壳区域需避让副车架与转向拉杆的运动行程。

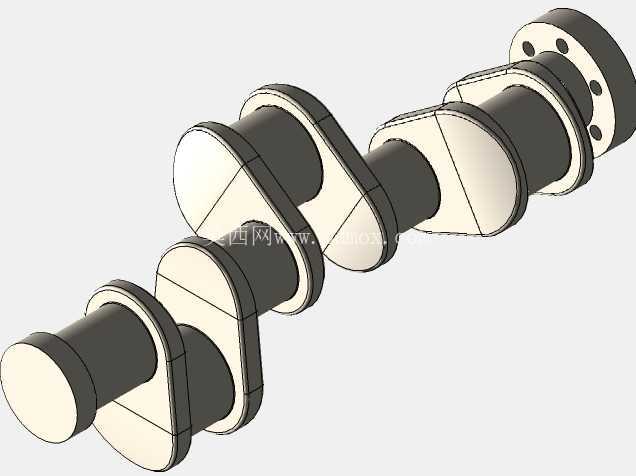

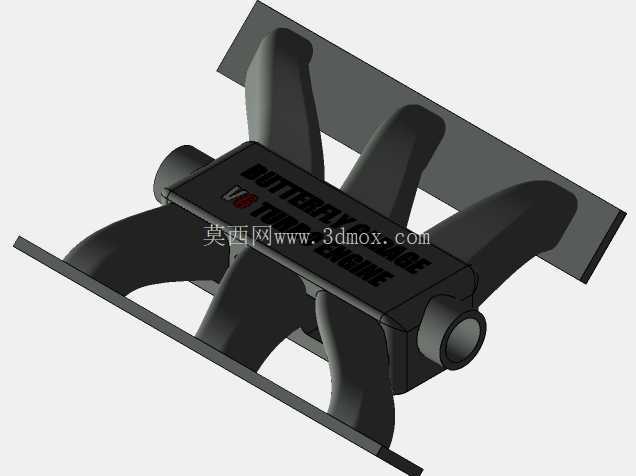

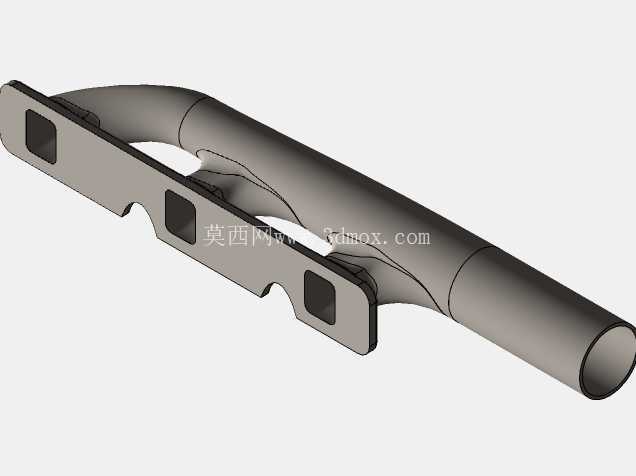

　　建模过程中对活塞往复运动、曲轴旋转的配合关系做了装配约束，可直观展示六缸机型的做功顺序，歧管的弯曲走向兼顾了各缸进气均匀性，排气侧接口预留了三元催化与排气前段的对接位置，附属安装位覆盖了发电机、起动机等外围附件的装配点位，能够为动力系统选型、整车总布置干涉校验、内燃机结构教学提供完整的三维参照，也可作为同类V型动力单元改型设计的基础参考框架，帮助设计人员快速核对缸体布局、悬置点位、外围附件排布的合理性，减少前期方案阶段的布置返工。
