摆动板结构蒸汽动力引擎三维设计

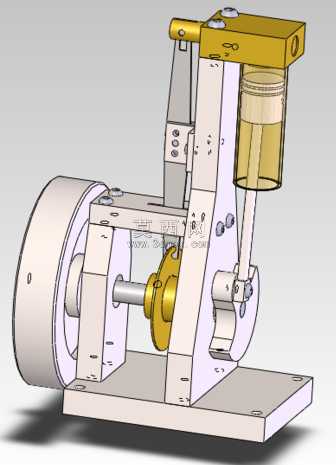

本作品为摆动板结构蒸汽引擎的三维建模设计，整体采用自底向上的建模思路完成全零件建模与总装配合，完整还原了这类小型往复式蒸汽动力装置的核心传动逻辑。建模过程中首先对底座支架进行基准定位，以底座安装平面为全局基准面，依次搭建两侧立式支撑墙板，墙板上预先规划了曲轴安装孔、摆动板铰接孔、气缸安装定位面的位置，保证各传动部件的同轴度与装配间隙符合机械设计公差要求。核心传动部分，曲轴采用阶梯轴结构建模，轴段分别对应飞轮安装位、曲柄偏心段、两侧支撑轴颈，偏心段与摆动板的滑动配合面做了公差适配的建模处理；摆动板作为核心换向构件，分别设置了与曲轴偏心段配合的滑槽、与活塞连杆铰接的销孔、与支架铰接的回转孔，三个孔位的位置精度直接决定动力转换效率，建模时通过几何约束严格控制孔位中心距。气缸部分采用透明材质渲染设置，可直观展示内部活塞的往复运动路径，活塞与缸壁的配合间隙、活塞环的槽位结构都做了精细化建模，连杆两端分别采用铰接约束连接活塞与摆动板，将活塞的直线往复运动转换为摆动板的往复摆动，再通过摆动板与曲轴的配合将摆动转换为曲轴的旋转运动，曲轴端部安装的大直径飞轮采用厚重的金属材质渲染，通过飞轮的转动惯量保证曲轴运转的平稳性，抵消往复运动的惯性冲击。渲染阶段对不同部件做了差异化材质分配：底座与支撑墙板采用哑光浅灰色金属材质模拟铸铁机架质感，曲轴、铰接销、紧固件采用亮黄色金属材质区分传动构件，气缸采用半透明琥珀色工程塑料材质兼顾外观与内部结构展示，飞轮采用哑光银白金属材质还原铸铁飞轮的厚重质感。整体装配完成后添加了全局配合干涉检查，确认所有运动部件在全行程内无硬干涉，各铰接处的转动自由度、滑动副的移动自由度都符合实际运动逻辑，可直接用于运动仿真演示，直观展示摆动板蒸汽引擎将蒸汽压力转换为旋转动力的完整工作过程，模型结构完整，细节到位，可作为小型动力机械结构教学、原理演示的参考模型。
