三角转子汪克尔发动机结构三维设计

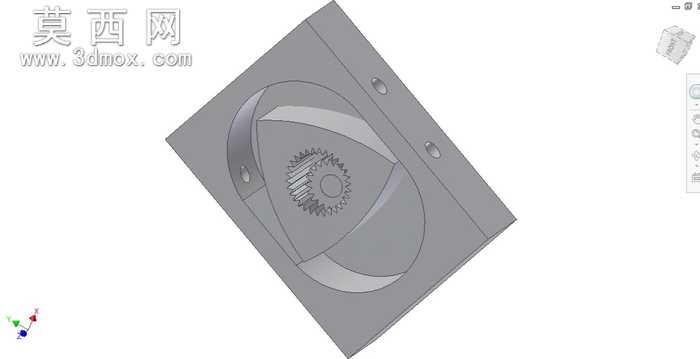

本作品为汪克尔转子发动机的三维结构设计模型，采用Autodesk Inventor完成全参数化建模，完整还原了三角转子引擎的核心装配结构。建模过程中首先搭建整体装配基准坐标系，依据汪克尔发动机的运行原理，依次完成缸体型面、三角转子、端盖密封件、中心齿轮、偏心输出轴等核心零部件的独立建模，其中缸体的双弧长短幅外旋轮线型面通过参数化曲线生成后做实体拉伸切除，严格匹配三角转子的运动轨迹，保证转子运转时三个顶角始终与缸壁贴合形成密封腔室。三角转子部分做了减重结构设计，表面的内齿圈与固定中心齿轮的啮合参数经过精确计算，匹配偏心轴的偏心距设定，还原转子绕中心齿轮公转同时自转的运动逻辑，转子表面的密封槽、定位孔特征均按照实际装配尺寸做了细节还原，端盖部分的安装定位孔、轴承安装位也做了精确的结构复刻，保证各零部件装配时无干涉。材质渲染阶段，缸体与端盖采用铸铝哑光金属材质，还原发动机壳体的金属质感，三角转子采用合金钢材质并做表面磨砂处理，齿轮与偏心轴采用调质钢材质并添加金属光泽，密封件采用耐高温橡胶材质，通过不同材质的区分清晰展现各部件的功能分区。设计过程中重点验证了转子运动的干涉情况，通过运动仿真模拟进气、压缩、做功、排气四个工作行程的腔室容积变化，确保结构符合汪克尔发动机的工作原理，整体模型装配关系清晰，结构细节完整，可用于转子发动机的结构原理演示、教学展示以及相关动力装置的方案参考，直观展现了旋转式发动机与传统往复式发动机在结构上的核心差异，省去了传统活塞连杆、配气机构等复杂组件，整体结构更为紧凑轻量化。
