轻量化汽车发动机悬置支架结构设计

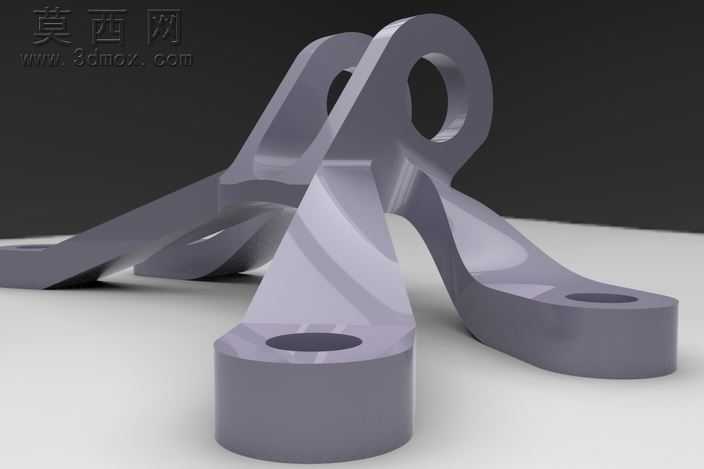

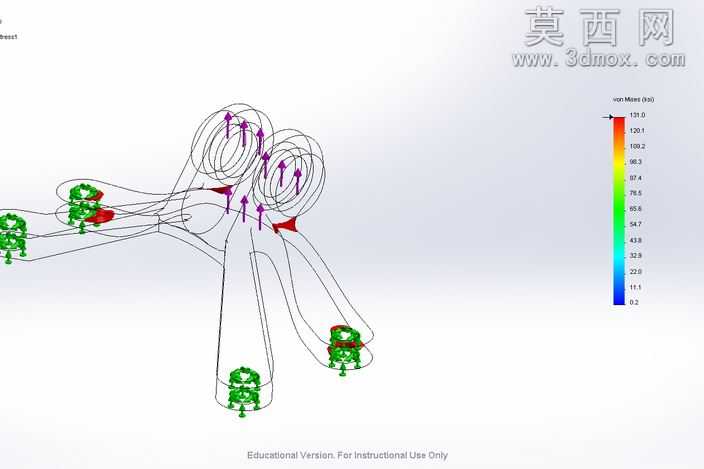

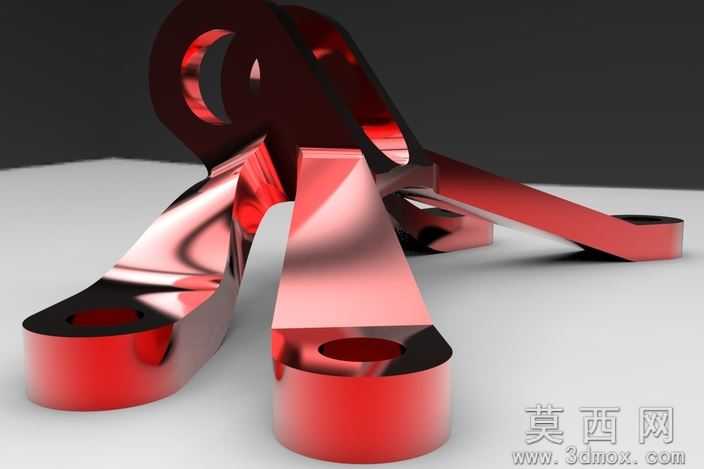

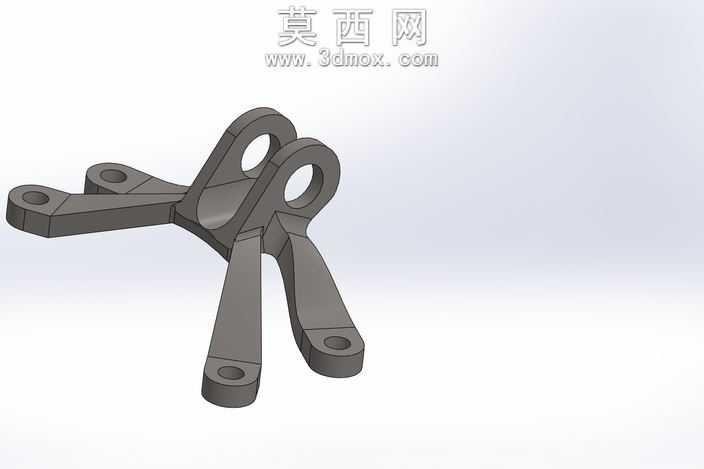

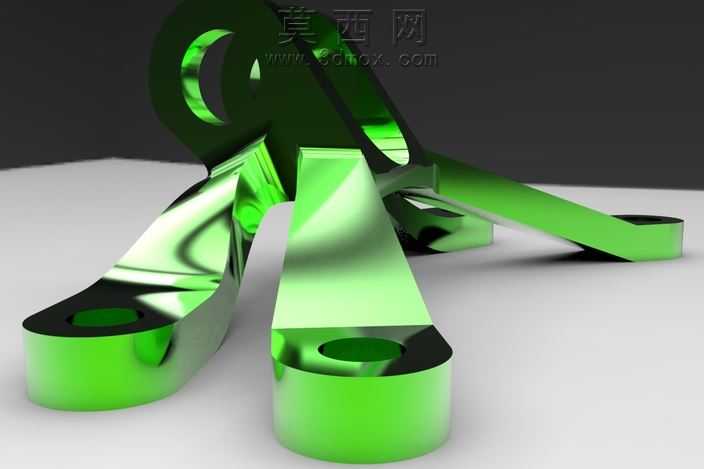

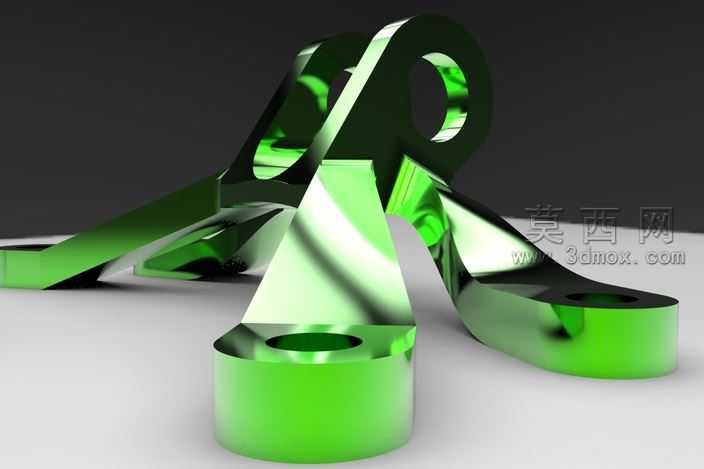

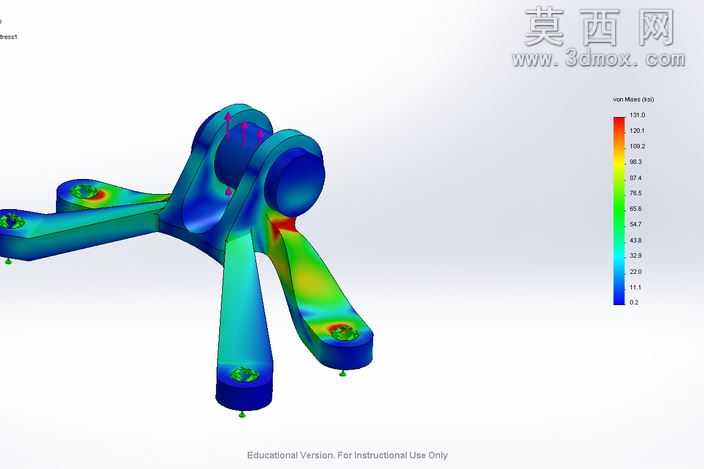

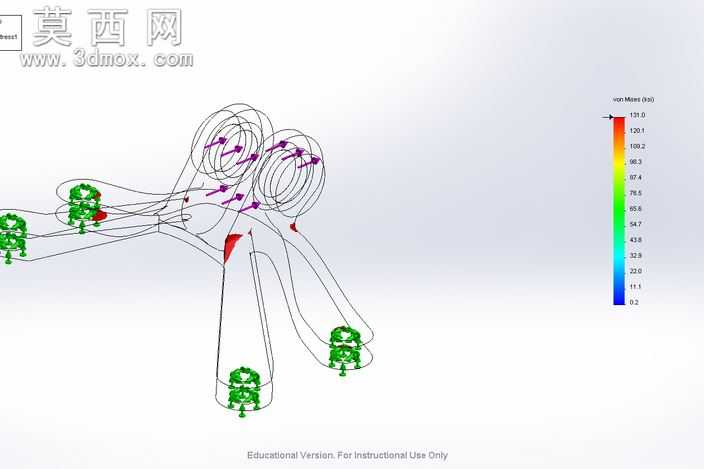

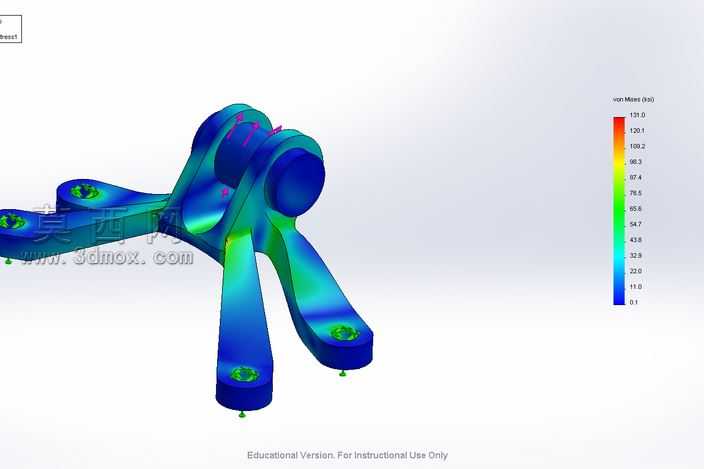

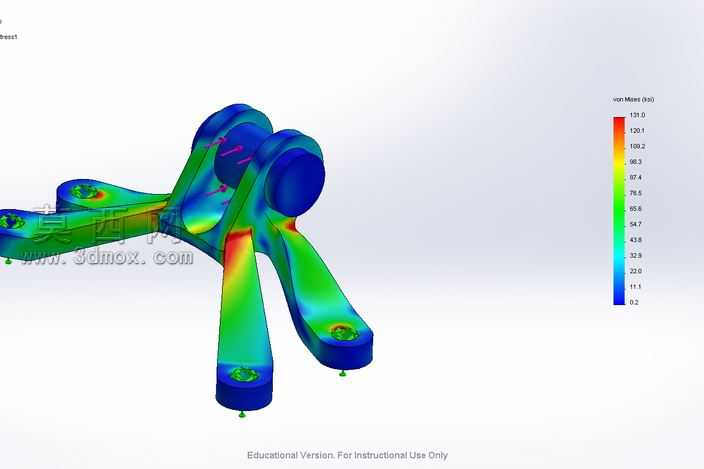

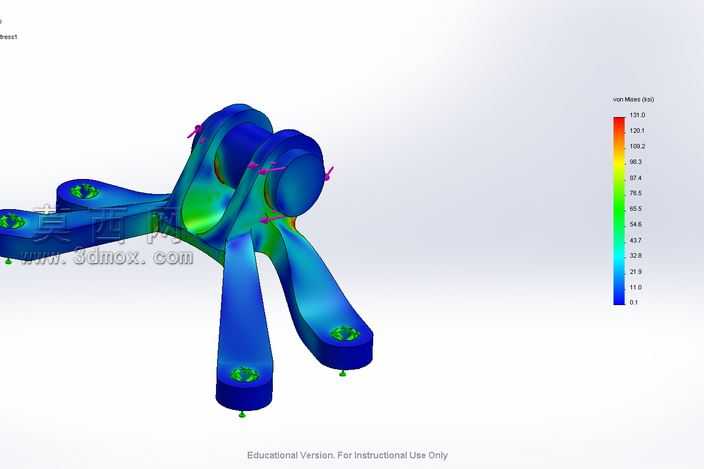

本模型为汽车发动机悬置支架，采用SolidWorks完成全参数化三维建模，建模过程中以实际安装工况为核心依据，先通过草绘绘制支架各安装臂的轮廓基准，结合拉伸、放样、倒圆角等特征命令完成主体结构构建，全程保证各安装孔位的同轴度、安装面的平面度符合装配公差要求，对支架各臂的过渡区域做了平滑曲面处理，避免应力集中问题。渲染阶段采用哑光金属材质模拟铸铝支架的真实质感，通过三点布光方案突出支架的曲面过渡细节与结构轮廓，背景选用浅灰色哑光平面搭配深色渐变背景，清晰呈现支架的整体形态与各部位结构特征。模型结构采用三臂式安装布局，三个安装端分别设置对应规格的螺栓固定孔，其中两个安装臂用于连接车身侧安装基座，一个安装臂用于对接发动机侧安装点位，各臂的截面采用变厚度设计，在受力较大的连接根部做了加厚处理，在非受力区域做了材料去除优化，在保证结构强度的前提下实现减重目标。设计过程中结合安装边界条件开展结构优化，针对安装固定孔的受力特性做了局部加强，规避了螺栓连接区域的应力渗透问题，最终实现284克的成品重量，相较同类型传统支架达成66%的减重效果，同时保证支架的静动态刚度满足发动机悬置系统的减震隔振需求，能够有效承接发动机运行过程中的载荷传递，抑制发动机振动向车身传递。模型完整还原了悬置支架的所有结构细节，各安装面的贴合度、孔位的位置精度均符合实际生产装配要求，可用于发动机悬置系统的装配验证、结构性能仿真以及轻量化设计方案参考。
