银欣下压式薄型CPU风冷散热结构

　　这款下压式风冷散热结构，主要面向小尺寸紧凑型桌面计算平台的处理器散热需求，适配Mini-STX这类对整机高度有严格限制的板型，整体安装完成后总高度控制在34毫米，能够塞入厚度极薄的ITX类机箱内部，解决小体积装机场景下常规塔式散热器无法安装的痛点。在实际应用场景中，这类薄型下压散热不仅可以带走处理器运行产生的热量，出风方向直吹主板周边区域，还能顺带为CPU供电模块、内存颗粒提供辅助散热，对于元件排布紧凑的小主板来说，能有效降低周边元件的长期工作温度，提升整机运行稳定性。

　　从结构设计来看，散热底座采用实心铜材质切削成型，铜材质的导热系数远高于常规铝合金，能够快速将处理器顶盖传递的热量均匀导至上方的散热鳍片区域，底座接触面平整度控制在较高精度范围，安装后与处理器顶盖贴合紧密，减少接触热阻。鳍片部分采用挤压铝工艺成型，铝材质重量轻、导热性均衡、成本可控，鳍片之间预留均匀的通风间隙，配合风扇的气流可以快速将鳍片上蓄积的热量带出机箱。鳍片与底座之间的连接采用成熟的压合工艺，保证两者接触紧密，避免出现导热断层。

　　配套的风扇为80毫米直径的PWM调速薄扇，厚度匹配整体散热的高度限制，风扇转速可以根据处理器实时温度动态调整，低负载下转速降低，运行噪音控制在较低水平，不会对日常办公使用造成噪音干扰；高负载下转速提升，提供足够的风量带走热量，整体散热能力可以覆盖65瓦TDP的处理器，满足主流桌面级低功耗处理器的散热需求。风扇的供电接口采用标准插针设计，兼容主流主板的风扇插针定义，不需要额外的转接线材即可完成接线。

　　安装结构采用插针式固定方案，对应Intel LGA1200、1150、1151、1155、1156系列处理器的孔位，安装时不需要在主板背面额外加装固定背板，直接从主板正面将插销卡入主板对应的安装孔位即可完成固定，对于Mini-STX这类主板背面空间局促、没有预留背板安装空间的板型来说，这种安装方式操作便捷，不会和主板背面的元件或者机箱结构产生干涉。固定插销的结构带有防脱设计，安装到位后可以牢牢将散热主体压在处理器顶盖上，长期使用不会出现松动移位的情况。

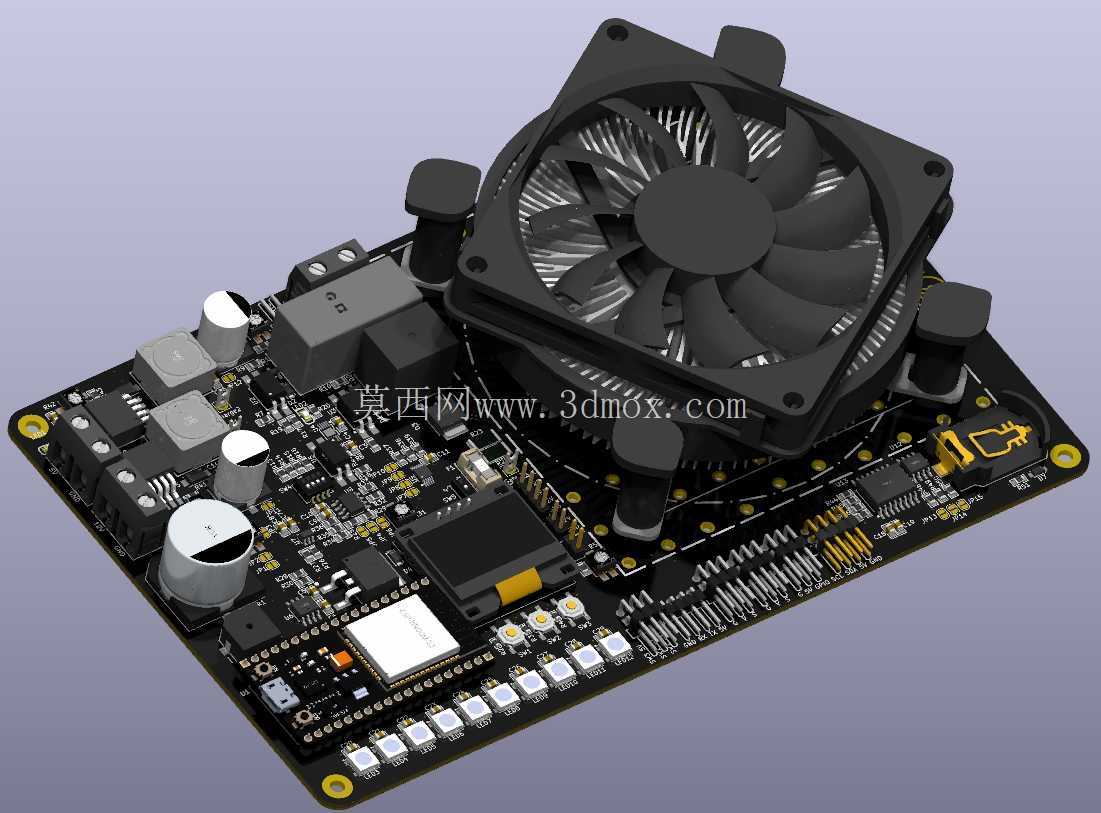

　　在外形尺寸的边界设计上，整体外轮廓控制在80毫米见方的范围内，不会遮挡主板上的内存插槽区域，即使是安装带较高散热马甲的内存，也不会出现和散热主体干涉的问题，对于小主板紧凑的元件排布来说，这种尺寸控制能够最大化兼容不同规格的周边配件。风扇的供电线长度经过合理设计，走线后不会被风扇扇叶剐蹭，也不会多余长度堆积在机箱内部影响风道。扇叶采用动平衡校正设计，高速运转时不会产生明显的振动，避免长期振动导致主板固定件松动或者产生共振噪音。

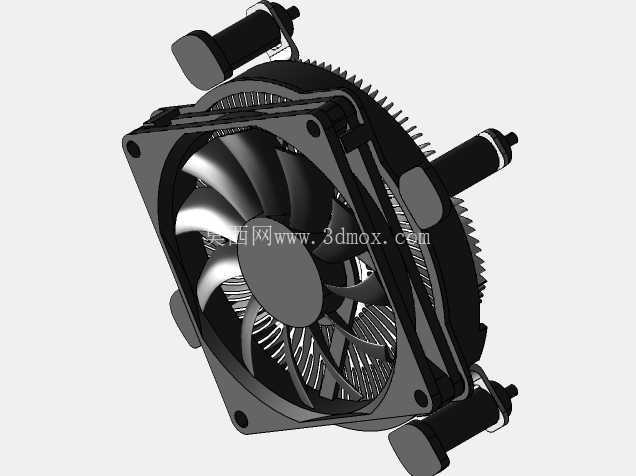

　　从三维建模的角度来看，这个模型完整还原了散热的所有结构细节，包括鳍片的排布密度、风扇扇叶的曲面造型、固定插销的卡扣结构、底座与鳍片的连接位置，建模时各个部件的装配间隙都按照实际生产的公差要求预留，能够直接用于结构验证、装机干涉模拟，也可以作为小机箱设计时的散热元件选型参考模型，帮助结构工程师在设计阶段就确认散热的安装空间是否足够，避免后期打样出现尺寸不匹配的问题。对于电脑硬件改装、小机箱定制的从业者来说，这个模型的尺寸精度足够支撑前期的方案设计，不需要额外测量实物尺寸就能完成整体布局规划。
