双极单轴步进电机结构三维设计

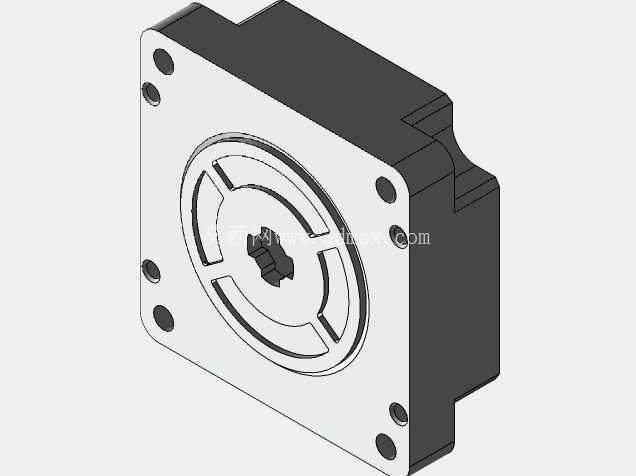

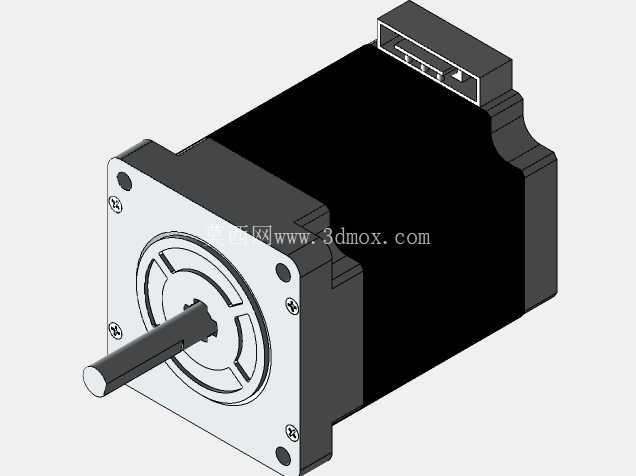

　　不同于单极步进电机的绕组驱动逻辑，双极结构的电机绕组电流方向可切换，同等机身尺寸下能输出更大的保持扭矩，这也是当前工业场景里同规格步进电机的主流结构形式。建模过程中首先锁定的是安装法兰的边界尺寸，前端方形安装端的四个安装孔位、止口直径、输出轴的轴径与轴伸长度，完全匹配通用57系列步进电机的安装互换标准，这意味着设计完成的模型可以直接导入设备总装图里做干涉校验，不需要二次调整安装位尺寸——很多工程师在选型初期容易忽略电机本体与周边走线槽、同步轮安装位的干涉问题，这个模型把后端接线座的凸起尺寸、机身侧面的加强筋轮廓、尾部端盖的倒角边界都做了1:1还原，甚至输出轴上的D型切削平面位置都和实物一致，装配同步轮或者联轴器的时候可以直接校验键槽或者顶丝的对位空间。在中小型自动化设备的传动选型环节里，步进电机始终是开环控制场景下的核心执行部件，这款双极单轴步进电机的建模，完全围绕实际装机的尺寸边界搭建，所有结构特征均对应量产实物的装配关系，没有做简化失真的艺术化处理。从应用场景来看，这类2.7Nm扭矩等级的双极步进电机，大量用在3D打印机的进给轴传动、小型皮带输送机的驱动端、桌面级数控雕刻机的轴系动力、自动化点胶设备的位移模组驱动，还有实验室小型旋转试验台的动力输入环节，覆盖了绝大多数需要精准开环位置控制、不需要额外加装编码器反馈的低成本传动场景。

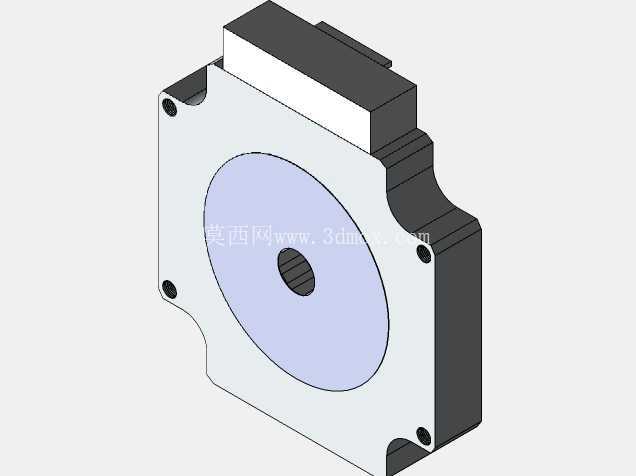

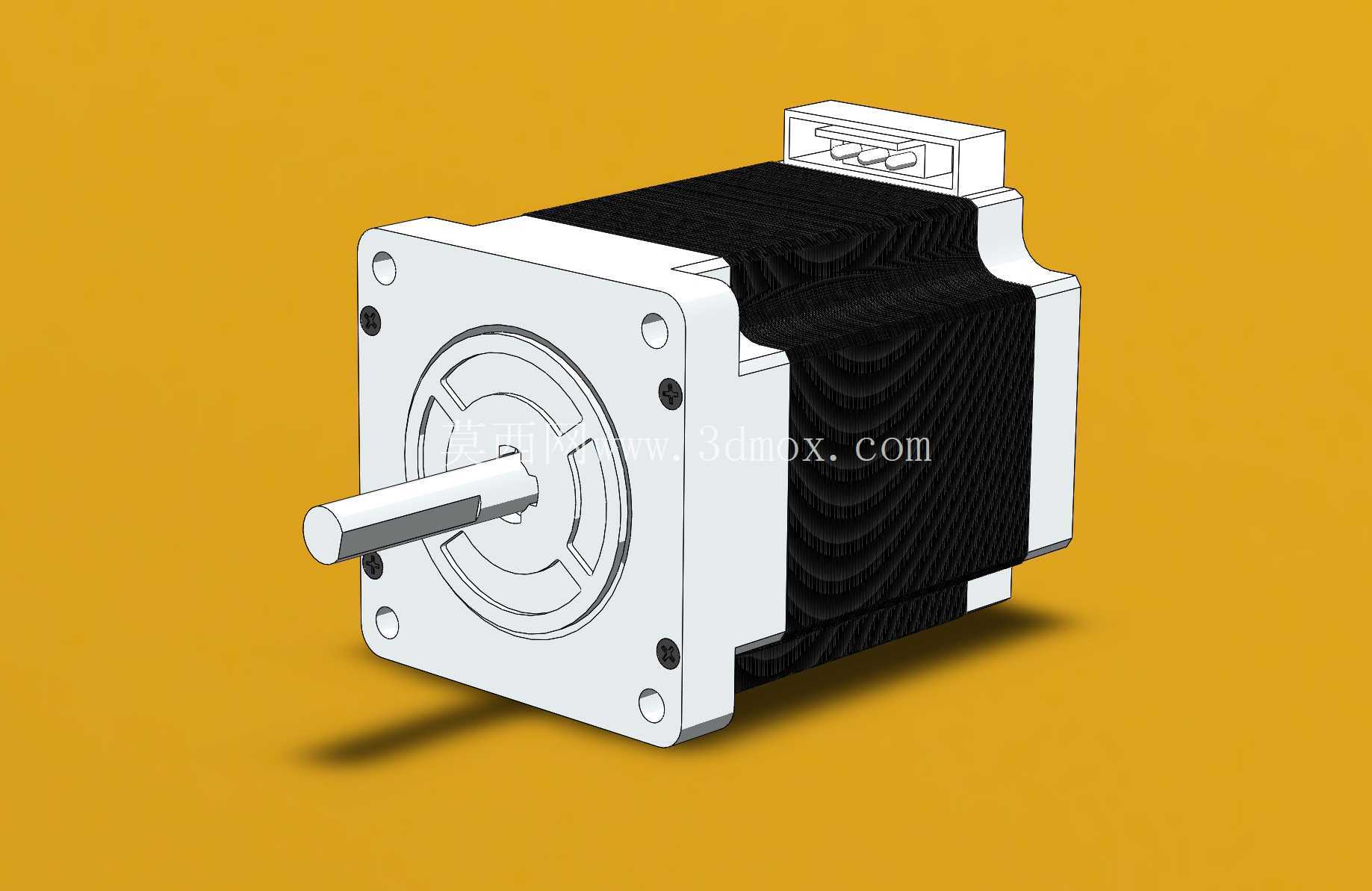

　　从结构功能来看，电机本体的叠片定子部分做了纹理还原，对应实际硅钢片叠压的机身结构，前端盖的轴承位预留了标准轴承的安装空间，输出轴的台阶尺寸匹配轴承内圈的定位高度，后端盖的接线端子做了接插件的插槽结构，对应实际量产电机的AMP型接插件安装位，布线的时候可以直接在装配环境里对接插件的走线弯曲半径做校验，避免装机后出现线缆弯折过度、接插件与设备外壳剐蹭的问题。设计思路上没有做多余的装饰性特征，所有结构都服务于装配校验的需求：比如前端盖的固定螺丝沉孔深度、机身四个角的安装避让圆角、输出轴端面的中心孔特征，这些细节都是实际加工和装配过程中必须考量的尺寸点，很多通用电机模型会省略这些细节，导致总装干涉检查的时候出现误判，比如螺丝沉孔深度不够会导致固定螺丝突出端盖表面，和安装面之间出现间隙，直接影响电机的安装同轴度。在实际设备设计里，这类步进电机的安装边界还要考虑散热空间，模型还原了定子叠片部分的机身外径尺寸，工程师在做设备布局的时候，可以根据这个尺寸预留足够的空气对流空间，避免电机长时间运行后热量堆积导致扭矩衰减。另外输出轴的轴伸长度是选型时的关键参数，过长的轴伸会增加悬臂负载，缩短前端轴承的使用寿命，过短则会导致联轴器或者同步轮无法完全锁紧，这个模型的轴伸尺寸严格对应24V供电、2.7Nm输出规格的标准尺寸，搭配对应规格的联轴器时，不需要额外调整轴系的轴向定位尺寸。

　　从传动匹配的角度来说，双极步进电机的运行特性需要搭配对应的驱动器使用，建模时虽然没有包含驱动器部分，但电机本体的接线端子尺寸可以帮助工程师快速匹配对应接插件的线径与引脚定义，在电气布线阶段提前规划线缆长度与走线路径。很多刚接触结构设计的工程师容易把步进电机和伺服电机的安装尺寸混淆，这个模型的整体机身长度、法兰尺寸都明确对应57系列双极步进电机的通用规格，和同法兰尺寸的伺服电机相比，机身更长、后端没有编码器舱室，在选型对比的时候可以直接在装配环境里做尺寸比对，快速判断安装空间是否满足要求。

　　另外模型的前端盖油封位、轴承室的配合尺寸都按照实际公差带做了等比例还原，在做电机拆解维修的模拟装配时，可以直接用来演示轴承压装、端盖对位的装配流程，也适合用来做新入职结构工程师的装机培训演示素材，帮助新人快速理解步进电机的装配层级与零件配合关系。在小型自动化生产线的工位改造项目里，这类步进电机常用来替换原有气缸驱动的直线模组动力端，相比气缸传动，步进电机的位置控制更灵活，不需要额外布置气源管路，建模时还原的电机整体重量参数对应的重心位置，也可以帮助工程师在做模组悬臂设计的时候，核算导轨的负载弯矩，避免因为电机重心偏移导致导轨滑块过早磨损。
