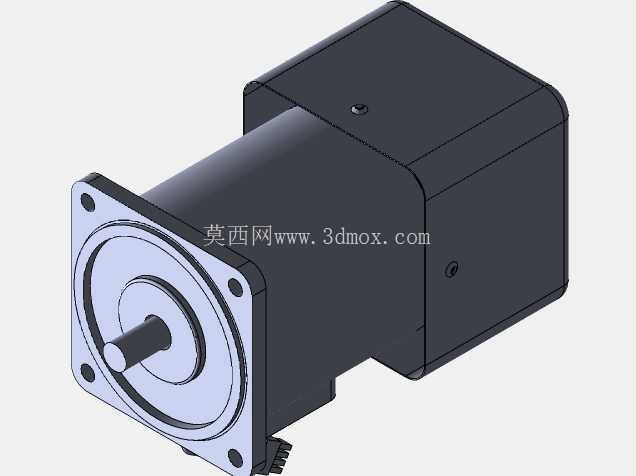

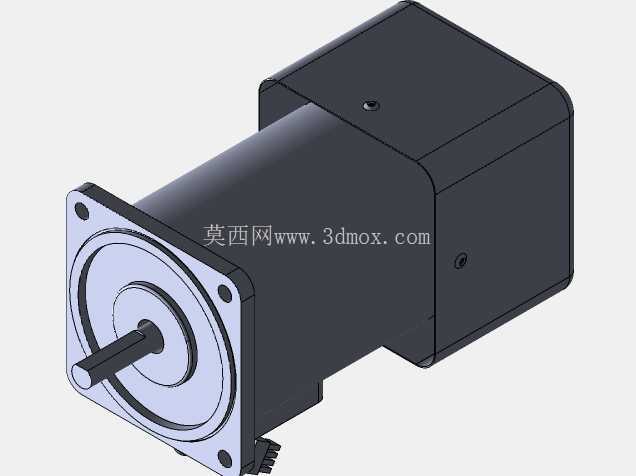

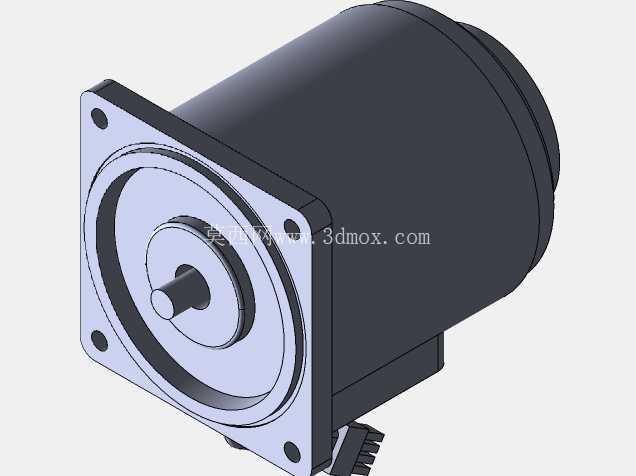

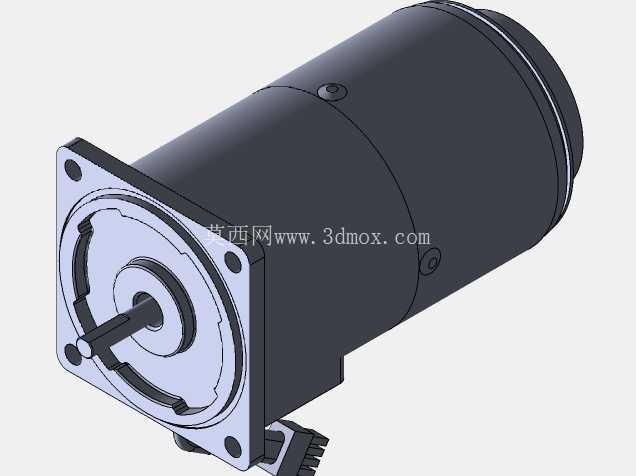

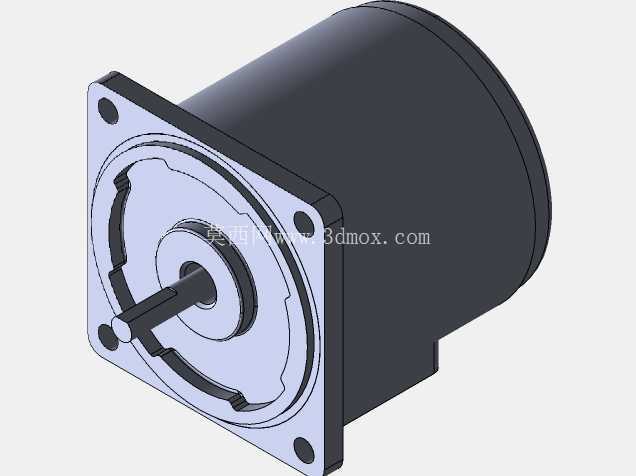

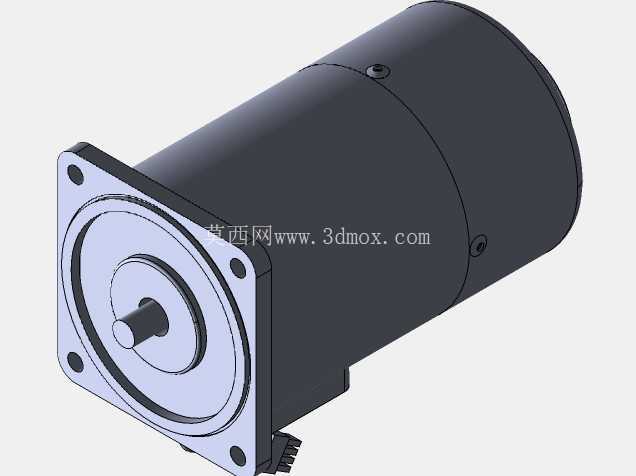

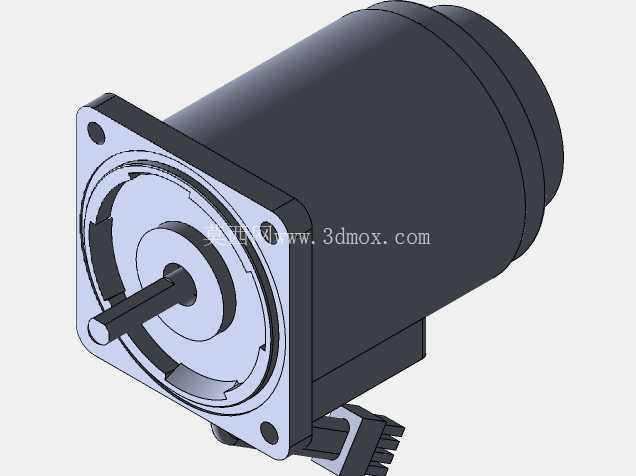

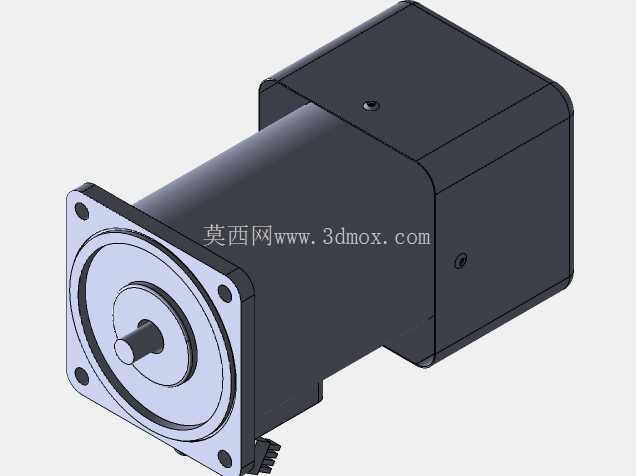

DKM方形法兰减速电机配套齿轮箱结构

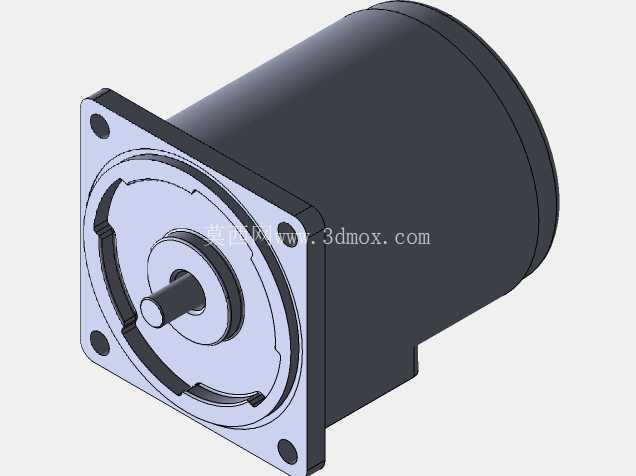

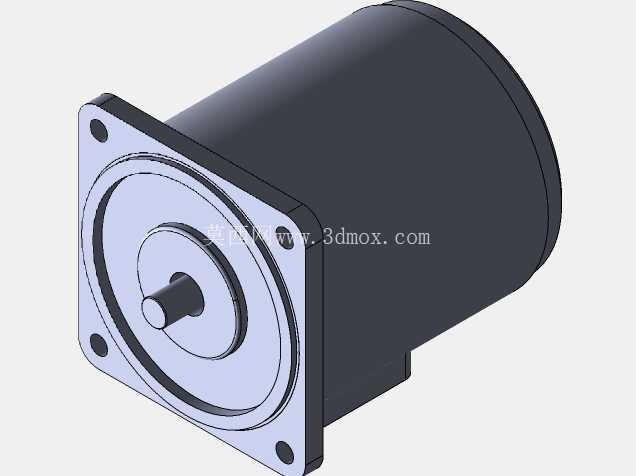

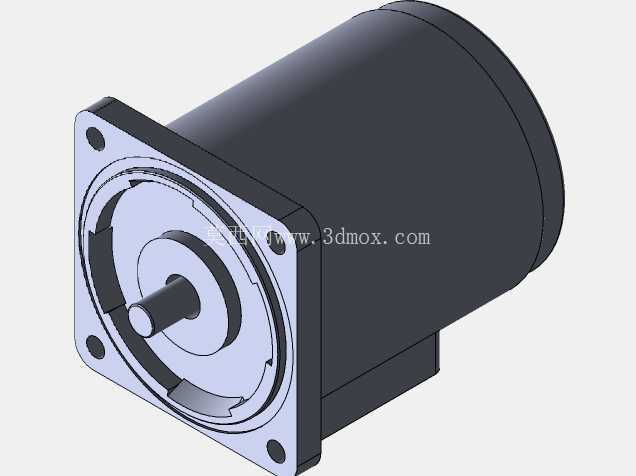

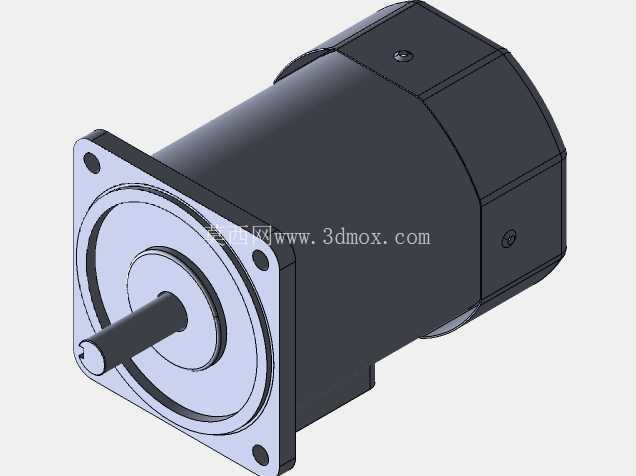

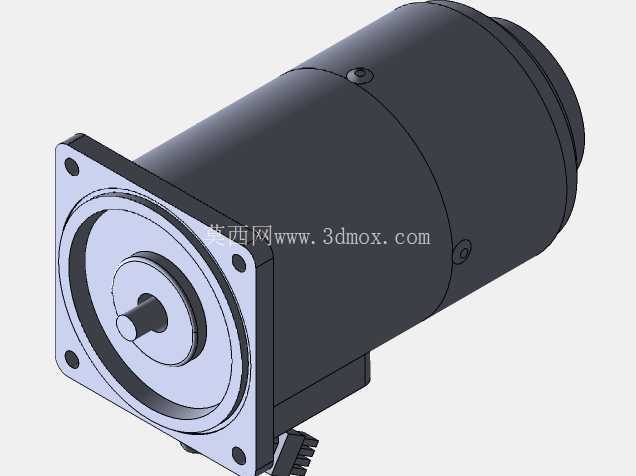

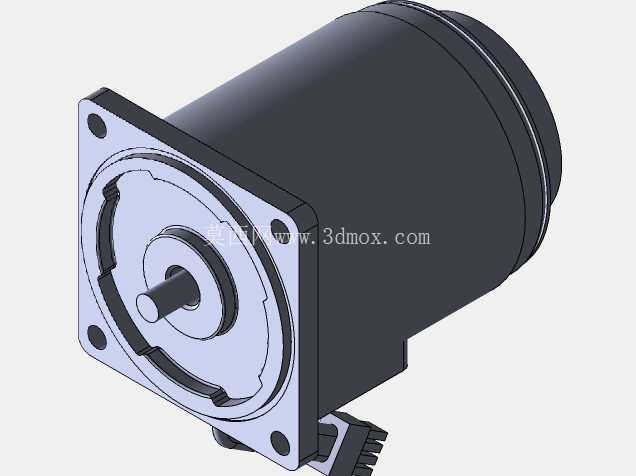

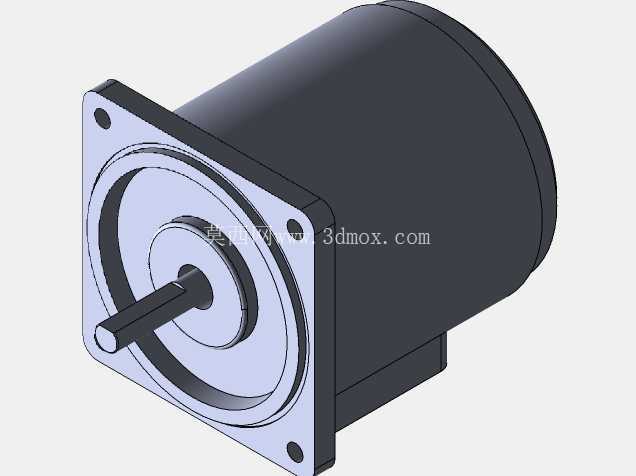

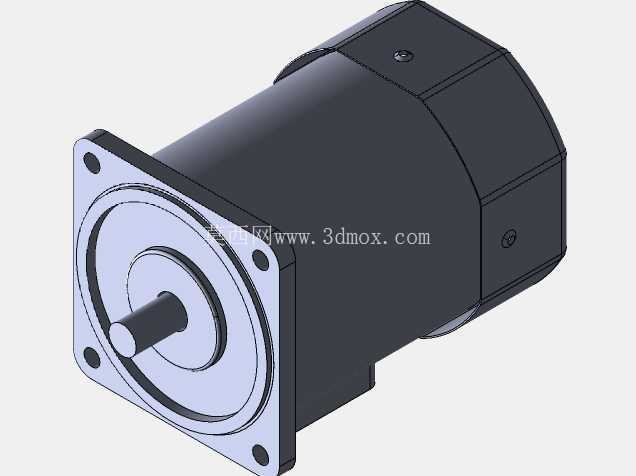

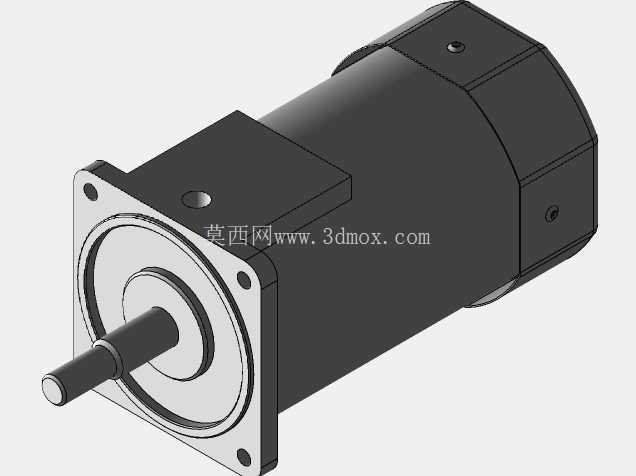

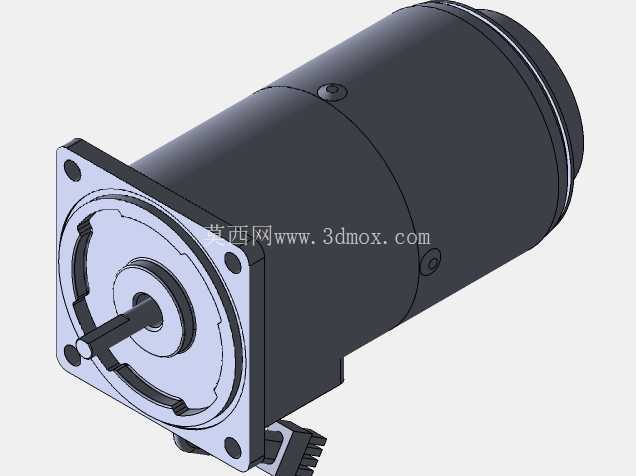

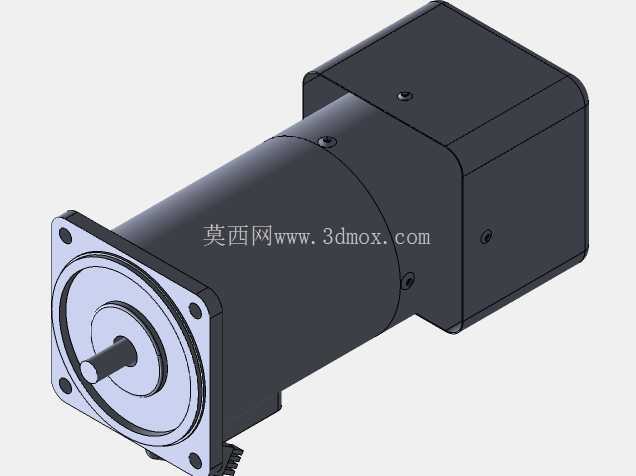

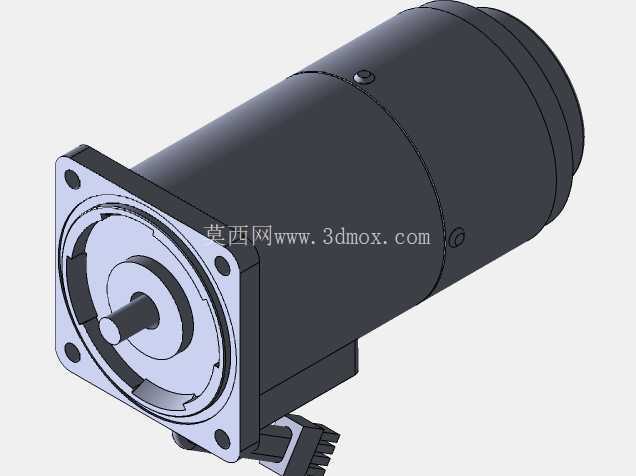

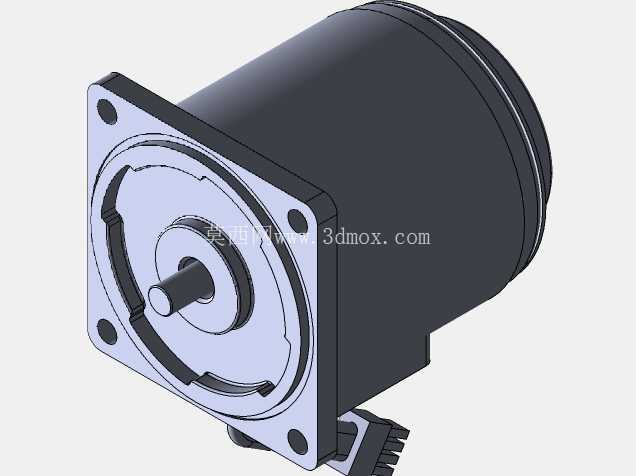

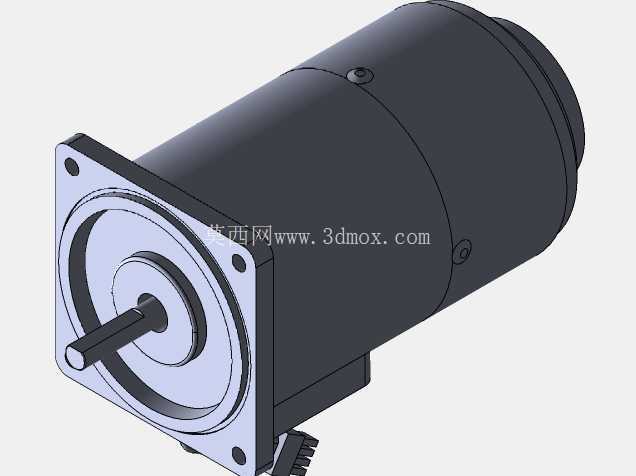

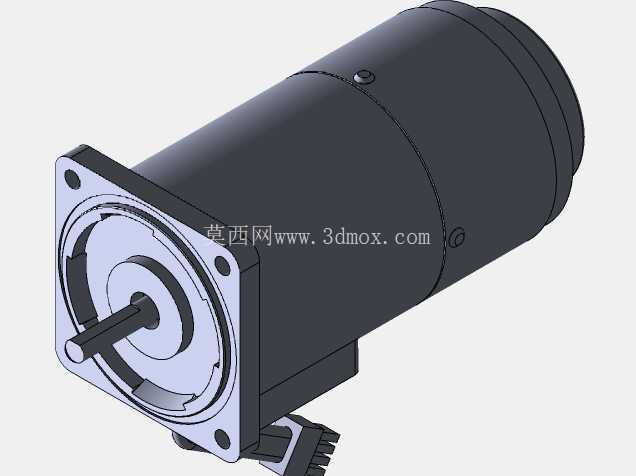

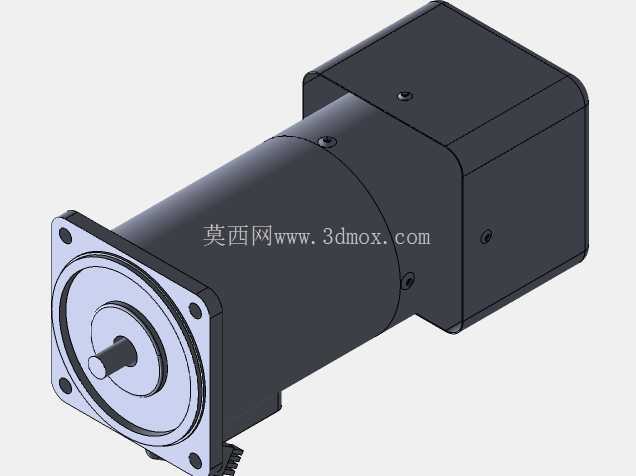

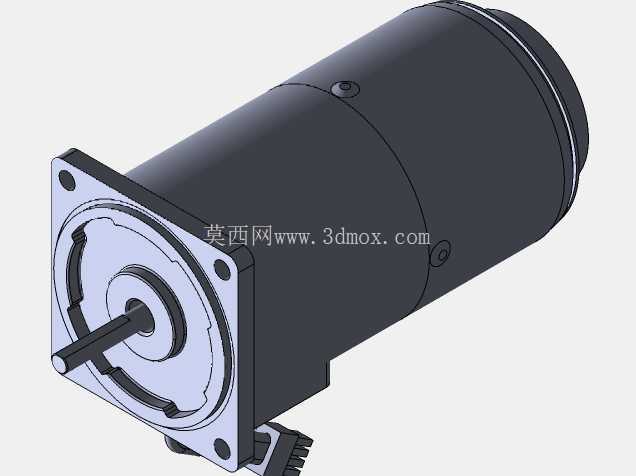

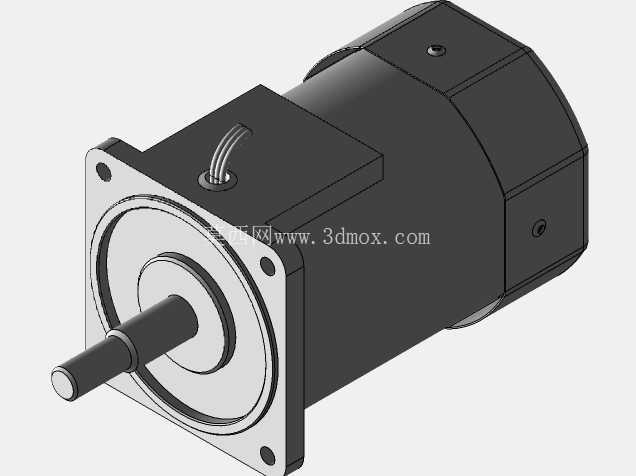

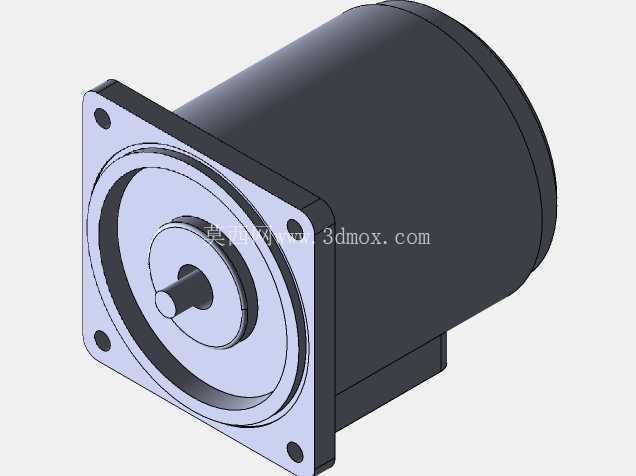

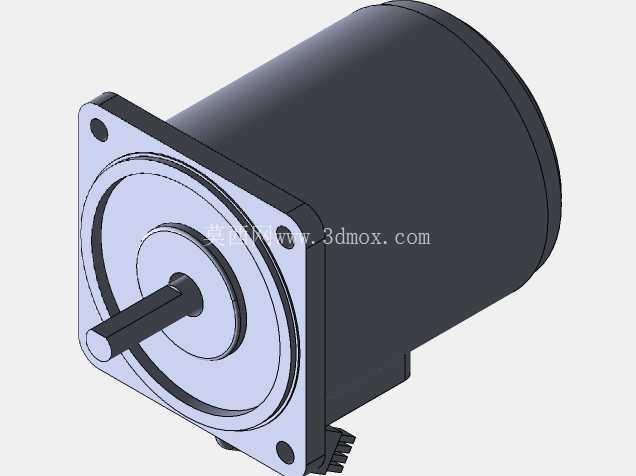

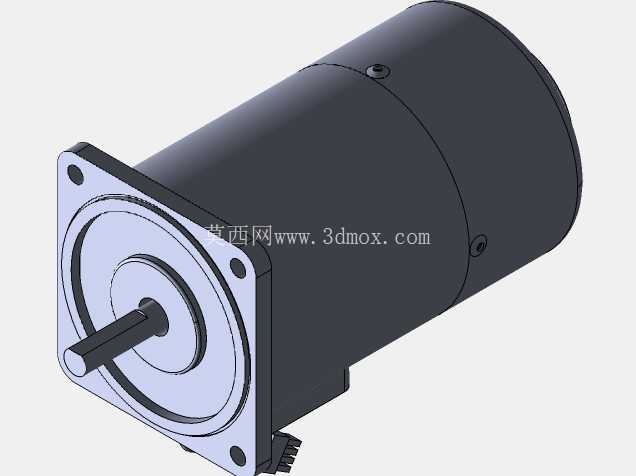

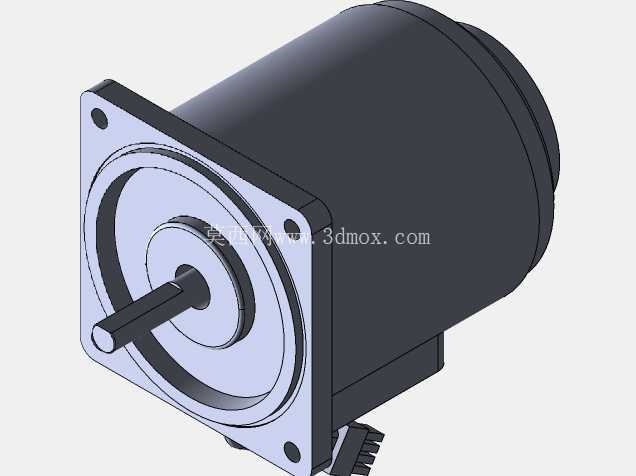

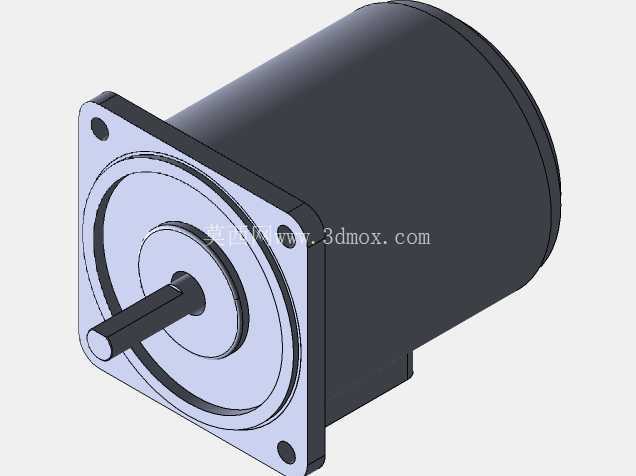

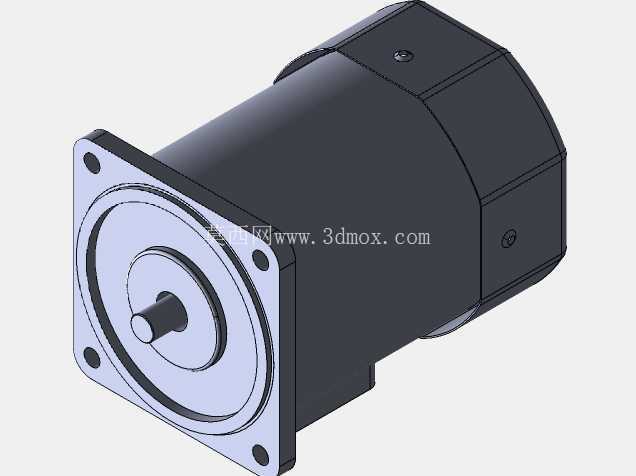

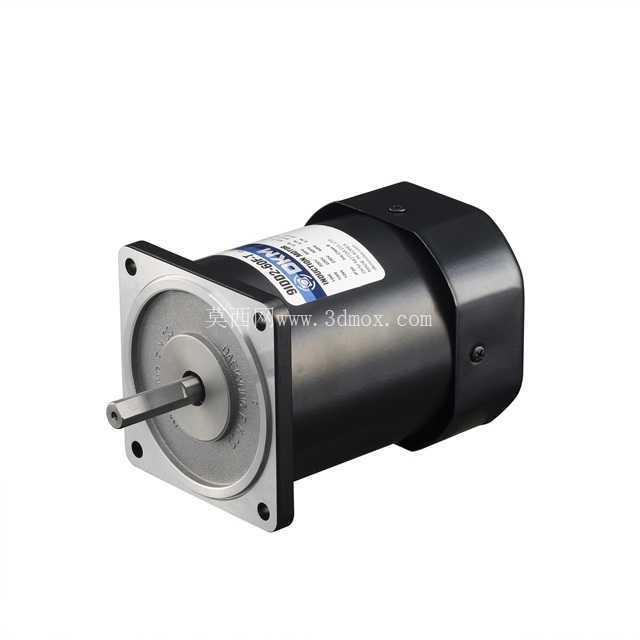

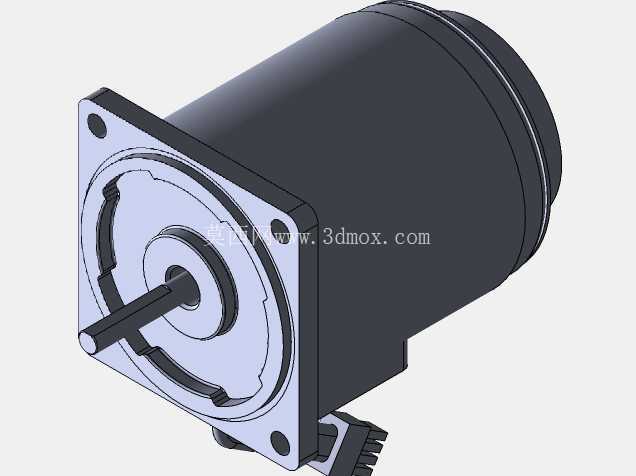

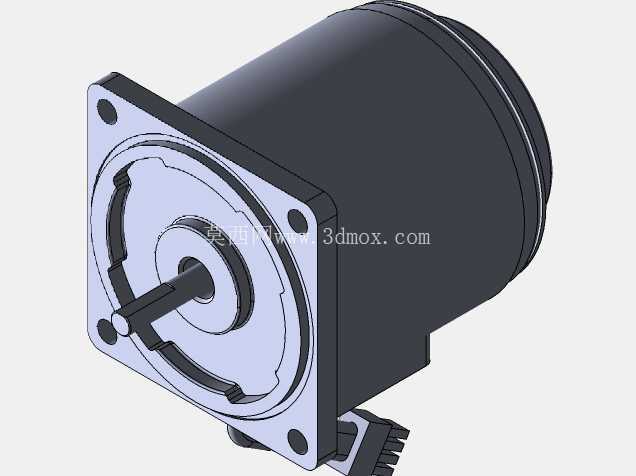

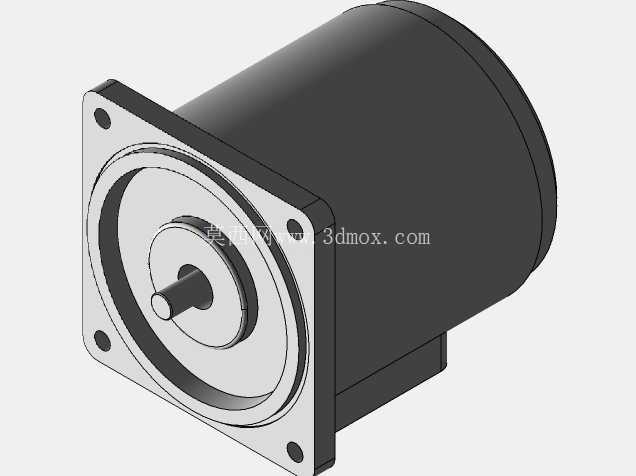

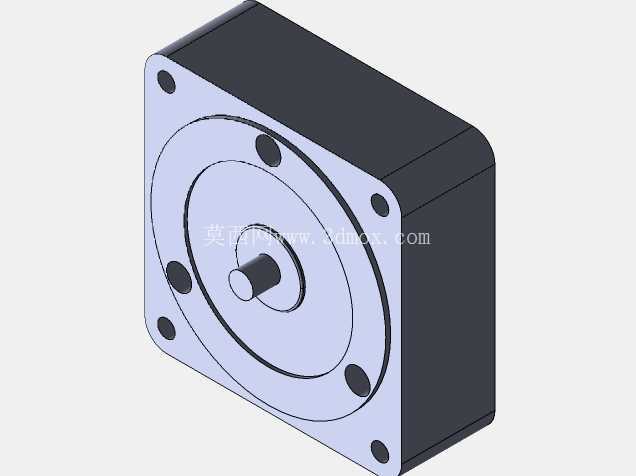

　　这套DKM系列电机搭配齿轮箱的组合结构，在轻工自动化生产线、小型输送设备、包装机械、电子加工专机里的应用占比极高，很多做桌面型自动化设备的结构工程师选型时，都会优先考虑这类方形法兰安装的电机齿轮箱一体化组件，核心原因就是安装定位精度可控，输出轴的同轴度公差容易保证，不需要额外做复杂的转接工装就能直接固定到设备立板或者安装座上。从结构设计的角度看，这款电机采用B5法兰安装形式，法兰端面上的四个安装孔呈对称分布，安装时可以直接嵌入设备面板的预制沉孔，靠法兰止口完成径向定位，不需要额外调整输出轴与负载的同轴度，能大幅减少现场装配的调试时间。

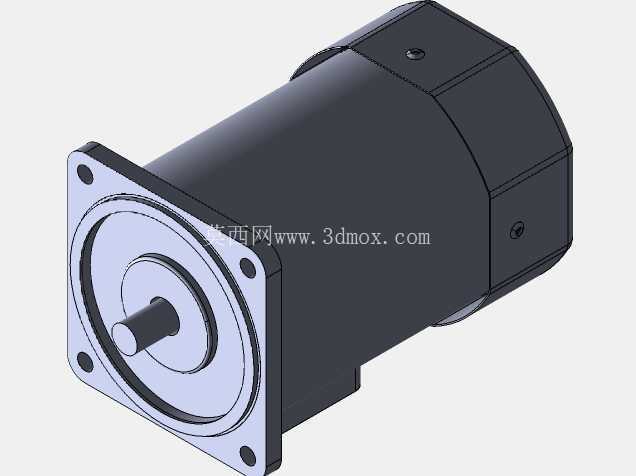

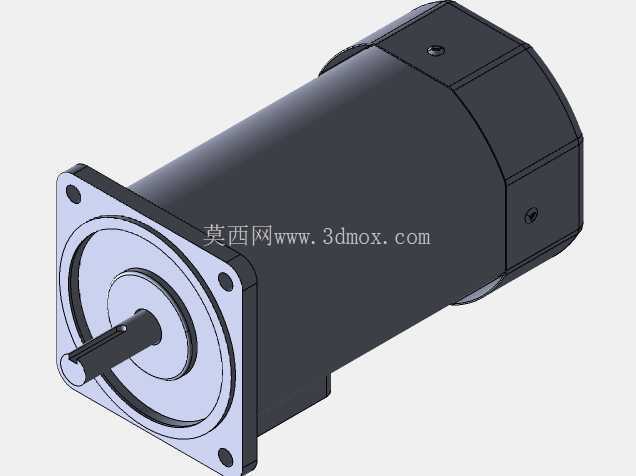

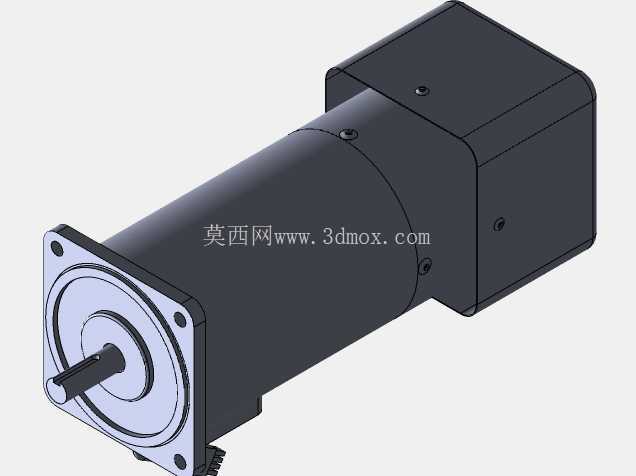

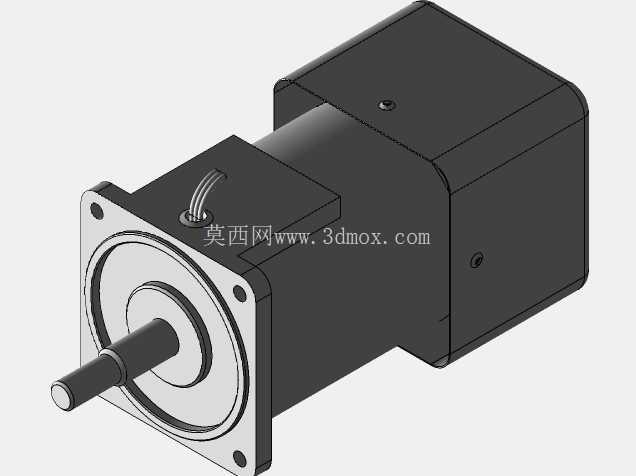

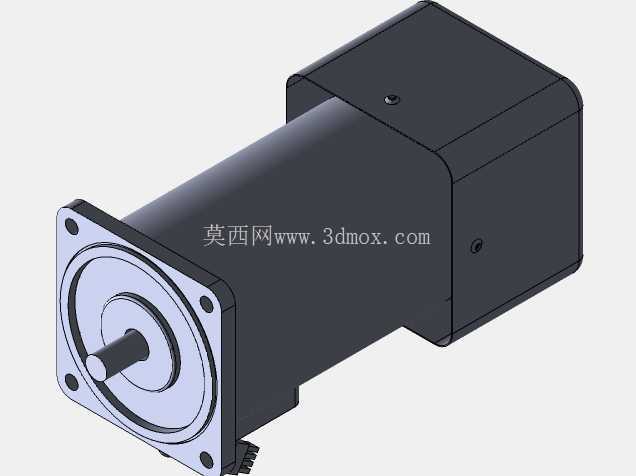

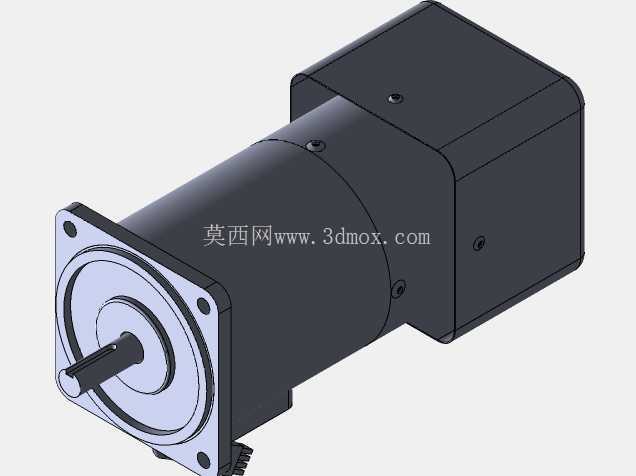

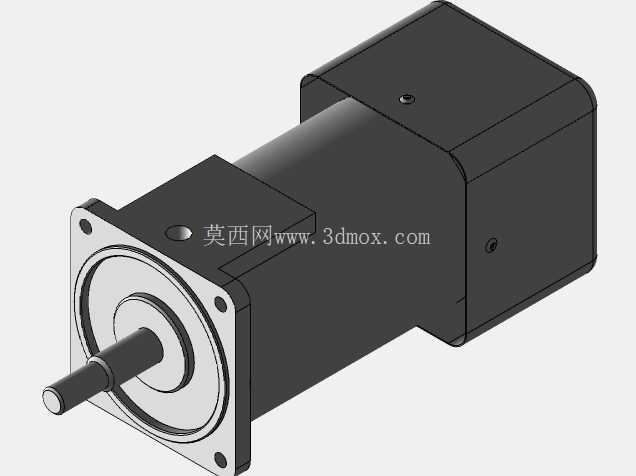

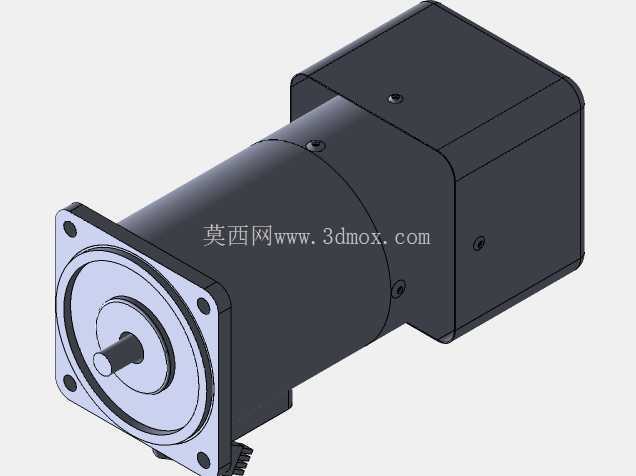

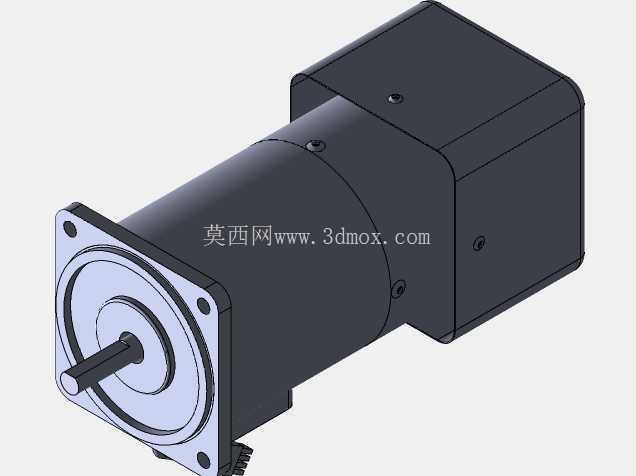

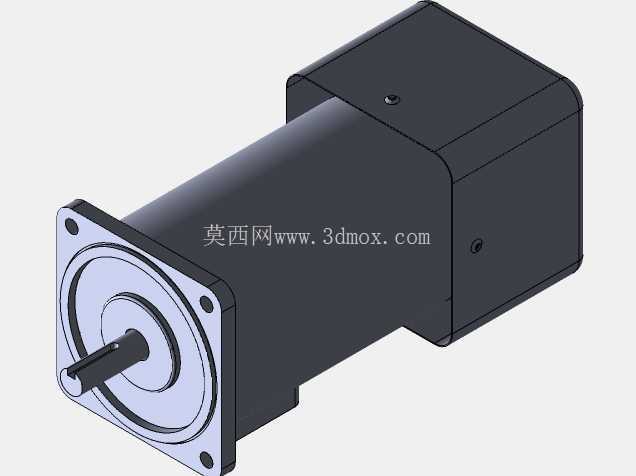

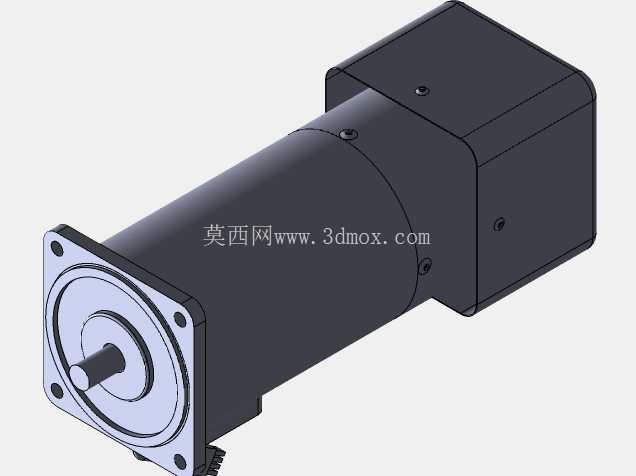

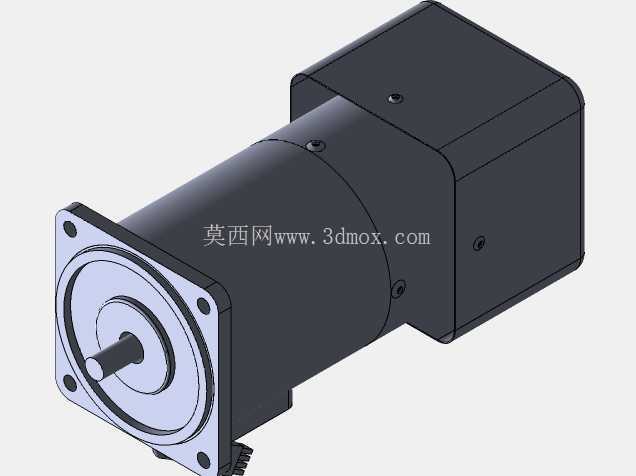

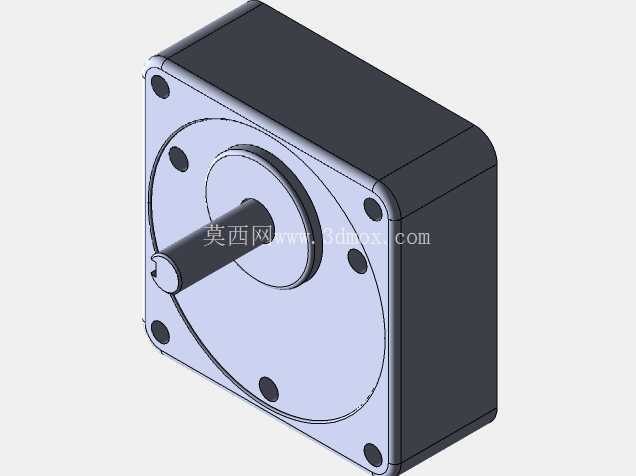

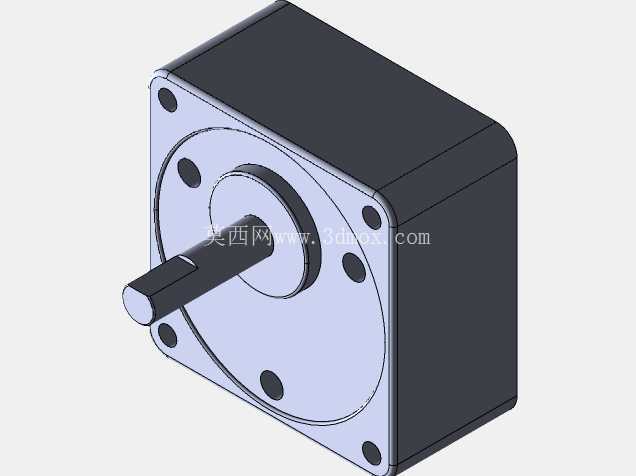

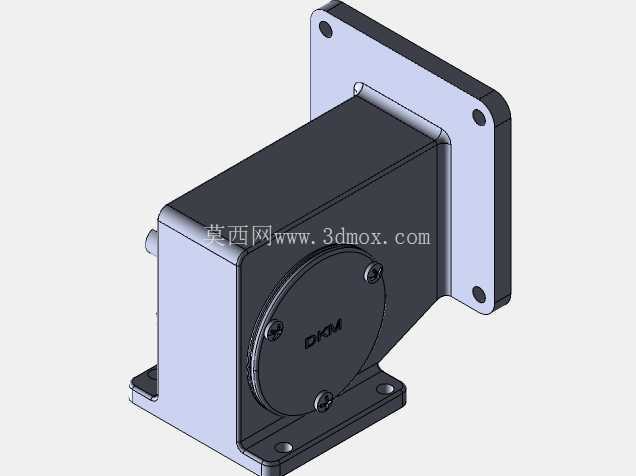

　　输出轴采用单键槽设计，键槽的尺寸公差按照普通传动级精度设定，配合齿轮箱的减速输出，可以匹配不同转速、扭矩的负载需求，不管是带动同步带轮做输送传动，还是连接凸轮机构做间歇往复动作，都能保证动力输出的稳定性。齿轮箱部分和电机本体采用一体化同轴设计，电机转子的输出端直接和齿轮箱的一级输入齿轮啮合，减少了中间联轴器的传动间隙，整套传动链的回程间隙可以控制在普通工业级应用允许的范围内，对于不需要超高精度定位的普通传动场景完全够用。从安装边界来看，电机本体的圆柱形外壳直径统一，尾部的接线盒采用侧置布局，不会额外增加轴向安装长度，在设备内部空间局促的场景下，布线时可以根据接线方向调整安装角度，不会和周边的钣金护板、其他传动组件产生干涉。

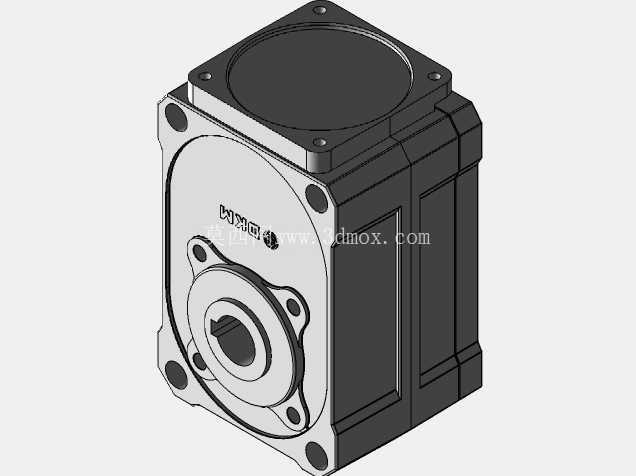

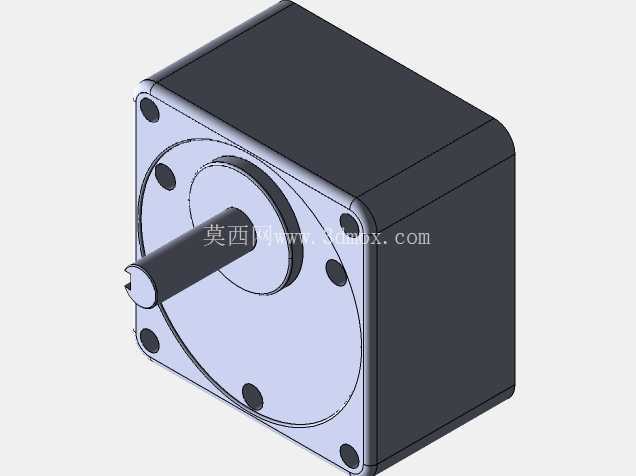

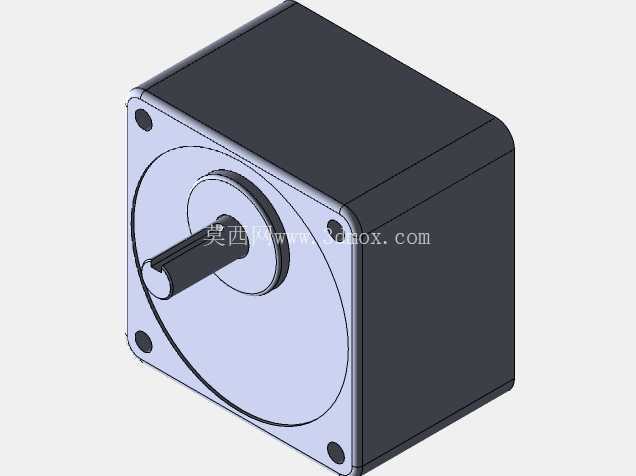

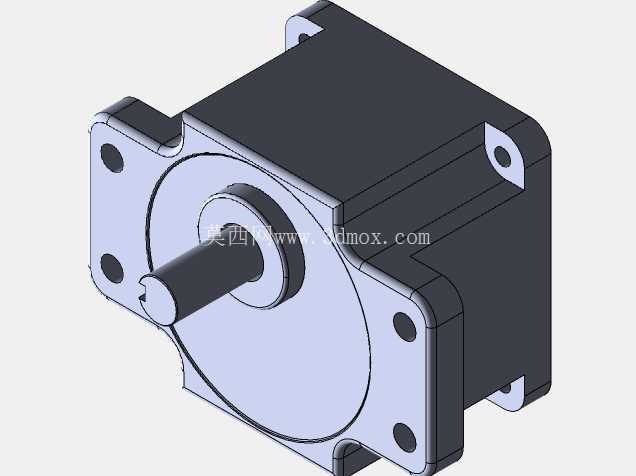

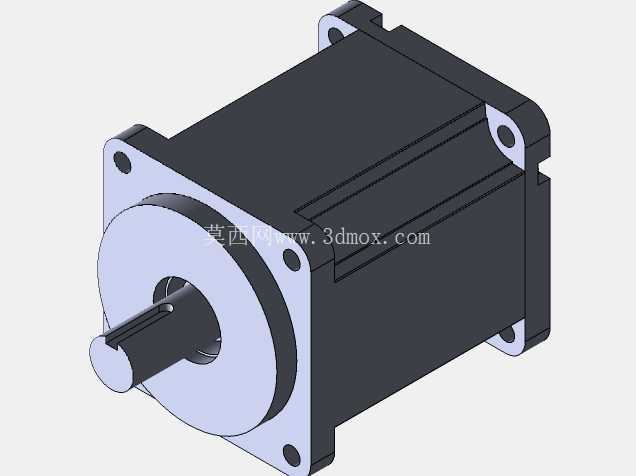

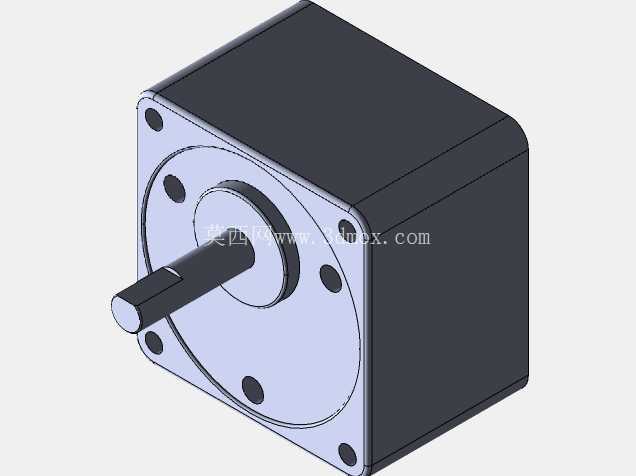

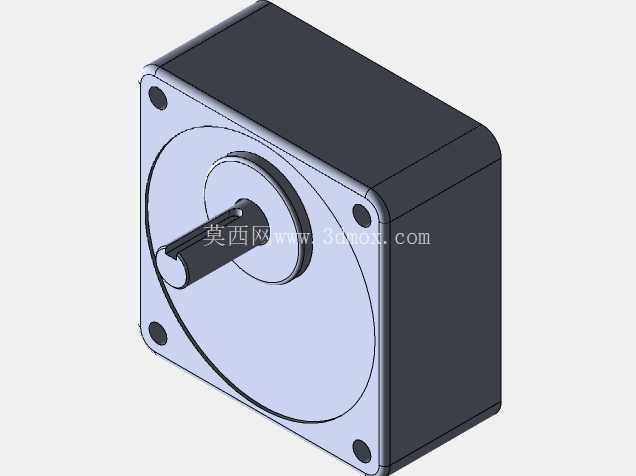

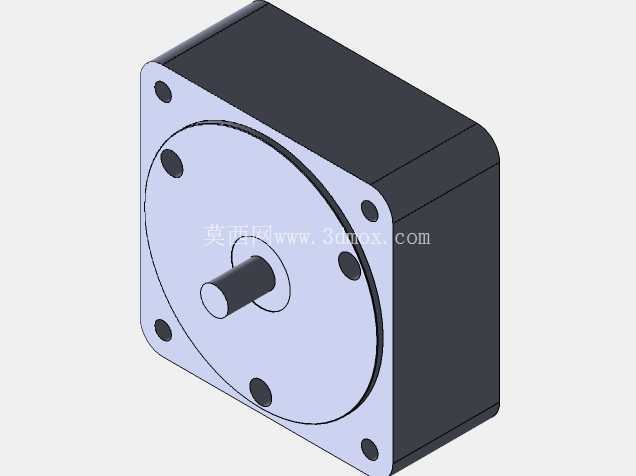

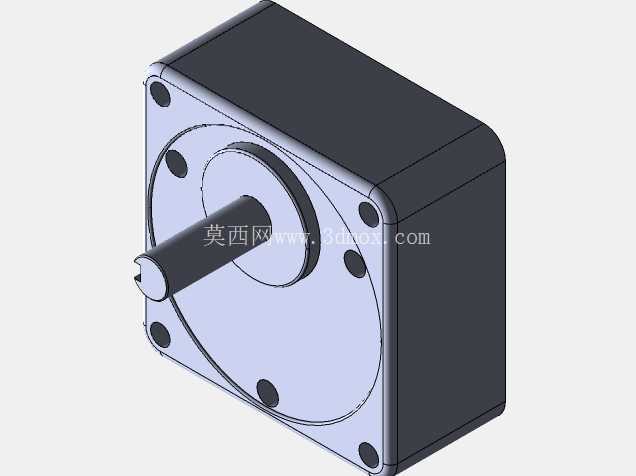

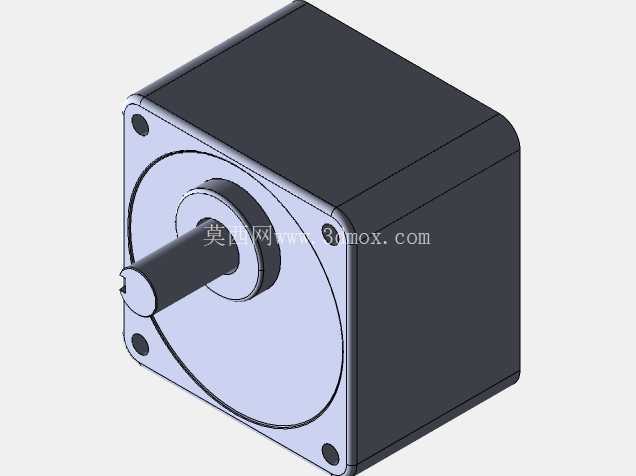

　　齿轮箱的法兰端面和电机安装法兰保持平行，输出轴的伸出长度经过标准化设计，配套常用的联轴器、带轮、链轮都不需要额外做轴伸加长或者车削修改，选型时只需要根据负载扭矩、输出转速匹配对应的减速比，就能直接完成整套动力单元的选型，不用单独拆分电机和齿轮箱做适配计算。在实际设备调试过程中，这类一体化电机齿轮箱组件的散热结构依靠电机外壳的自然散热即可满足常规工况需求，不需要额外加装散热风扇或者冷却管路，电机外壳的加强筋结构既可以提升壳体的结构强度，也能增加散热面积，在连续8小时运行的工况下，壳体温度可以稳定在允许的温升范围内，不会因为过热导致绕组绝缘老化加速。

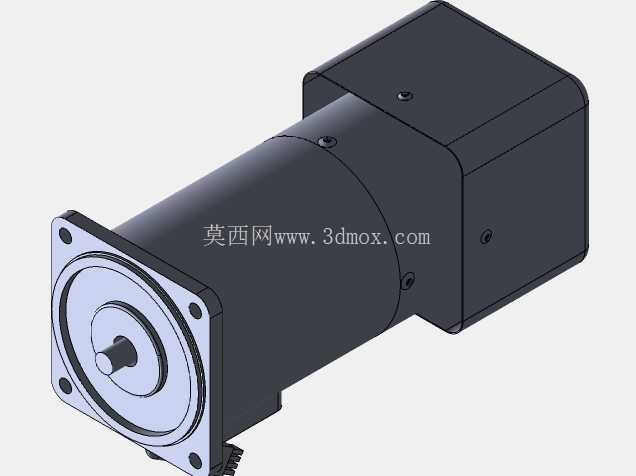

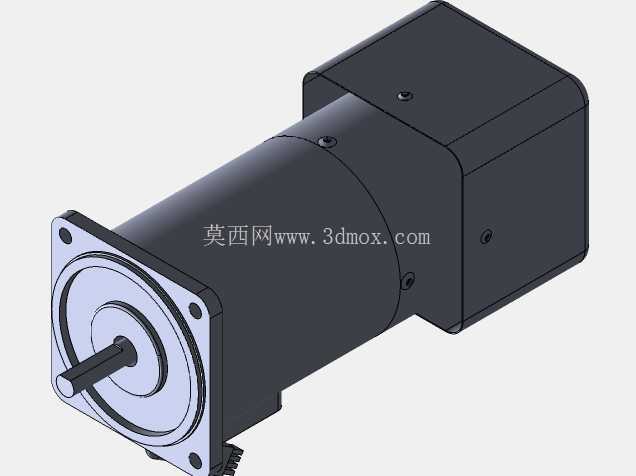

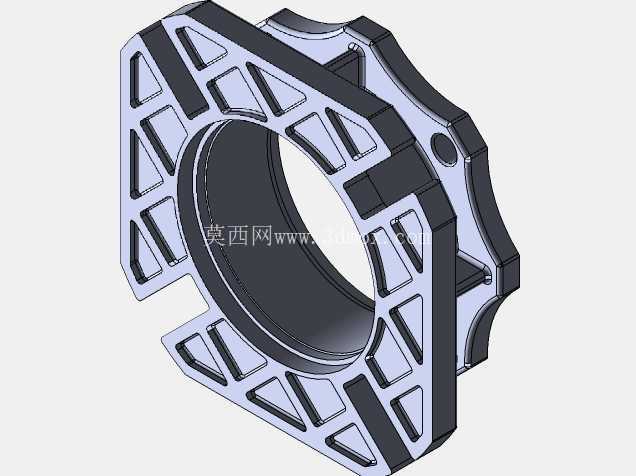

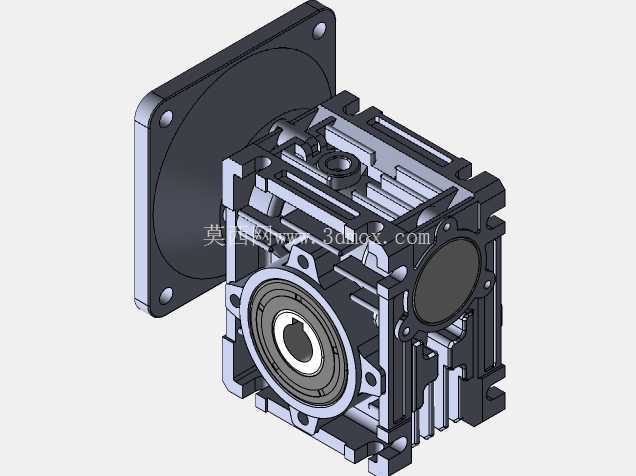

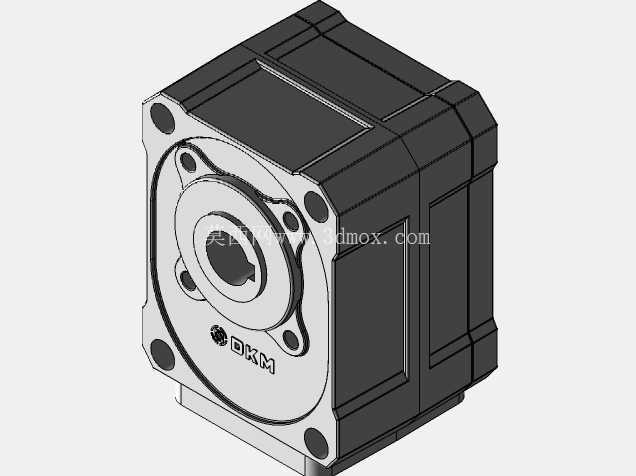

　　设计这套三维结构的时候，所有安装孔位、轴伸尺寸、法兰止口的参数都按照实际量产产品的尺寸1:1建模还原，结构工程师在做设备整体布局时，可以直接调用这套模型放入装配体，提前校验安装空间、干涉情况，不需要反复核对二维样本的尺寸参数，能大幅减少设计阶段的尺寸核对工作量，避免后期加工装配时出现孔位不对、空间不足的问题。另外齿轮箱部分的壳体采用和电机端法兰一体定位的结构，连接螺栓的排布均匀，传递扭矩时螺栓的受力分布均匀，不会出现单侧螺栓受力过大导致的连接松动问题，在频繁正反转的工况下，连接结构的可靠性也能得到保证。输出轴的轴肩位置做了退刀槽设计，安装传动件时可以保证传动件端面紧贴轴肩定位，不会出现轴向窜动的问题，轴端的中心孔既可以作为加工时的工艺定位基准，也可以在后期维护时用来安装轴端挡圈，防止传动件从轴上滑脱。
