交流伺服驱动电机精密结构建模

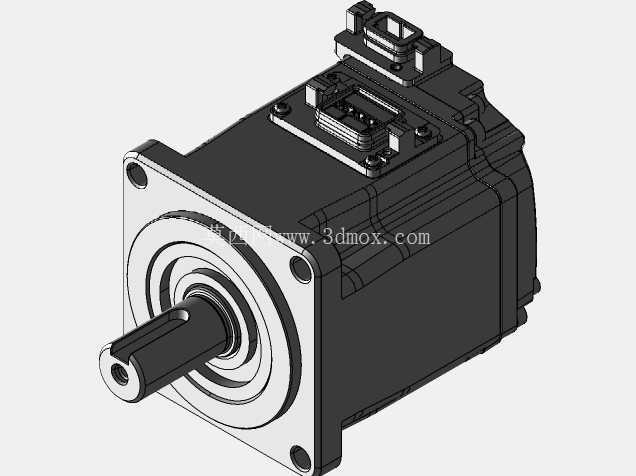

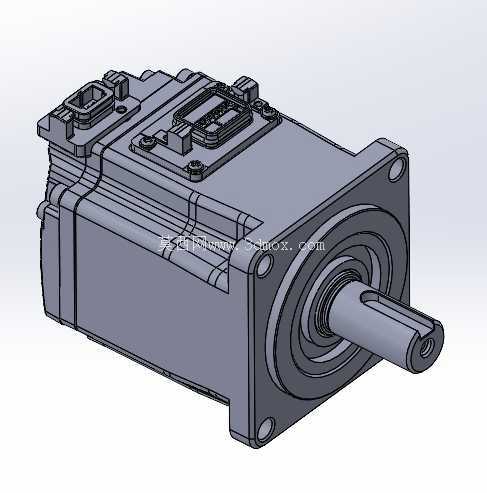

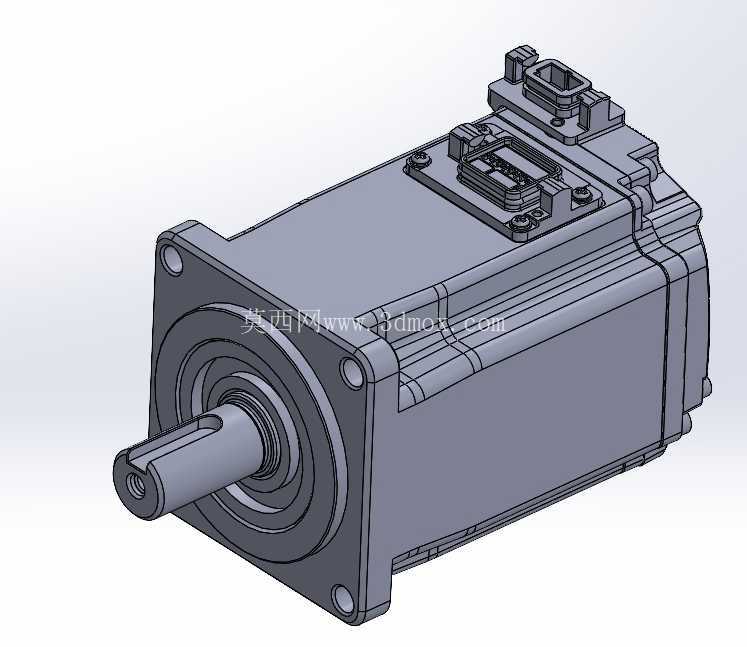

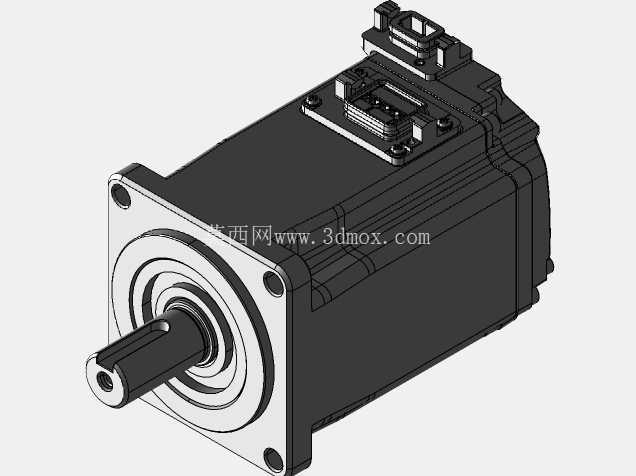

　　这套伺服电机三维结构围绕自动化产线、精密定位平台、数控机床进给轴以及包装分拣设备的动力端需求展开，建模时没有把电机当作单纯的外观件处理，而是从整机装配边界、轴系对接、线缆走线和维护空间几个维度逐层还原。前端方形法兰采用四角沉孔布局，安装面与输出轴轴线保持垂直约束，选型时可以直接把该模型放入设备侧板或减速机输入端，核对法兰止口与安装孔位是否干涉；输出轴为带中心孔的圆柱轴伸，轴肩位置预留联轴器抱紧长度，轴端中心孔既方便加工检测，也可在某些直连机构中作为轴向定位基准。

　　电机壳体侧面布置多层散热筋，筋条方向顺着壳体周向延伸，既增加壳体与空气的接触面积，也强化了筒身刚性。实际布局中，电机常安装在滑台后侧或机械臂关节附近，周围空间紧凑，散热筋不能与拖链、护罩或相邻气缸发生磕碰，因此模型保留了筋条的真实高度和过渡圆角，便于在总图里做间隙检查。后端两个连接器分别对应动力供电与编码器反馈，连接器朝向和插头插拔空间在建模中单独留出；工程现场更换电机时，操作人员需要在不拆解周边机构的情况下插拔航插，若连接器上方没有足够弧线空间，线束弯头会与电机后盖干涉，这一点在设备布线阶段经常被忽略。

　　从功能上看，伺服电机承担转速、扭矩和位置闭环执行，转子通过轴伸把扭矩传递给丝杠、同步轮或减速机输入端，后端编码器则反馈转子角度，配合驱动器完成高精度定位。模型中后盖、连接器座、法兰、筒体、轴伸和紧固螺钉均按装配关系拆分，结构工程师可以检查螺钉装入路径，也能据此生成爆炸视图，指导车间理解定子组件、后端反馈元件和前端输出部分的层级关系。

　　安装边界方面，方形法兰的外轮廓决定了电机在设备面板上的最小开孔与避让区域，轴伸直径、轴长和键槽或光轴抱紧段影响联轴器选型；后端连接器高度则决定折弯半径和线束固定点位置。把该模型放入装配体后，可同步校核电机轴线与丝杠轴线的同轴度、法兰面与安装板的贴合状态，以及维修时电机从侧向抽出所需的空间。对于多轴联动设备，这种完整外形还能用于运动包络分析，避免滑台移动时电机壳体碰撞床身、线槽或防护门。整体建模强调可装配、可测量、可干涉检查，而不是停留在外观展示层面。
