碳纤维正反桨航空螺旋桨设计

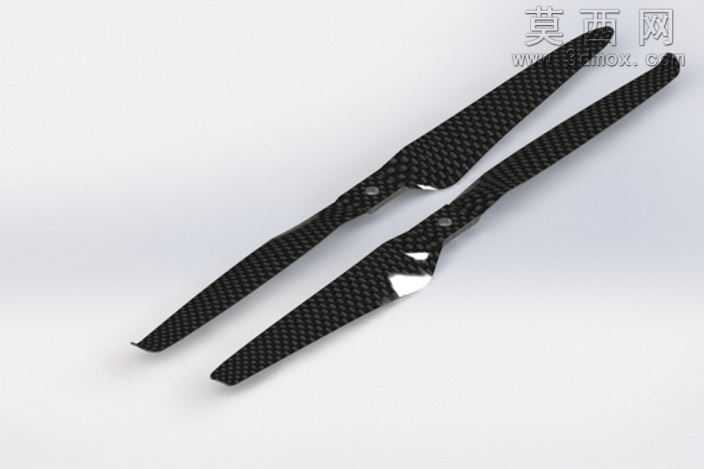

本作品为适配小型航空飞行器、航模及多旋翼无人机的15寸规格正反螺旋桨三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，全程遵循航空螺旋桨气动设计规范与轻量化结构要求。建模初期先完成桨叶翼型数据的导入与拟合，选取适配低速飞行场景的高升阻比翼型，沿桨叶展向设置12个特征截面，每个截面单独匹配弦长、安装角、扭转角参数，从桨根到桨尖实现平滑过渡，保证桨叶扭转规律符合气动效率要求，避免翼尖失速问题。结构设计上，桨叶主体采用等强度变厚度设计，桨根区域做加厚处理并预留安装定位孔，孔位精度严格匹配常用电机安装座尺寸，正反桨的结构完全镜像对称，仅旋向相反，可抵消飞行过程中的反扭矩，保证飞行器姿态稳定。材质渲染阶段，针对碳纤维复合材料的外观特性，在渲染器中搭建多层材质结构，底层设置哑光黑基底，中层叠加斜向编织的碳纤维纹理贴图，调整纹理的缩放比例与走向，完全贴合真实碳纤维预浸料的编织肌理，表层添加轻微的清漆反光层，还原碳纤维制品表面的半哑光光泽质感，同时在桨叶前缘位置添加金属质感的耐磨包边效果，模拟真实产品的耐磨强化设计。建模过程中对桨叶的曲面做连续性检查，保证所有曲面均达到G2连续，无破面、褶皱、曲率突变问题，桨叶与桨根安装座的衔接位置做顺滑圆角过渡，避免应力集中问题，整体模型可直接用于气动仿真模拟、3D打印验证、模具开模生产等场景，正反桨配对设计可直接适配多旋翼飞行器的动力系统需求，兼顾气动效率与结构强度，符合小型航空配件的设计标准。
