伊兹350摩托车多片式离合器组件结构

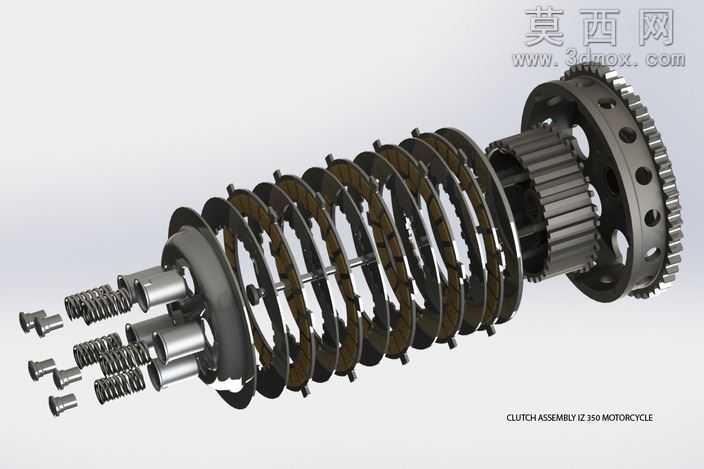

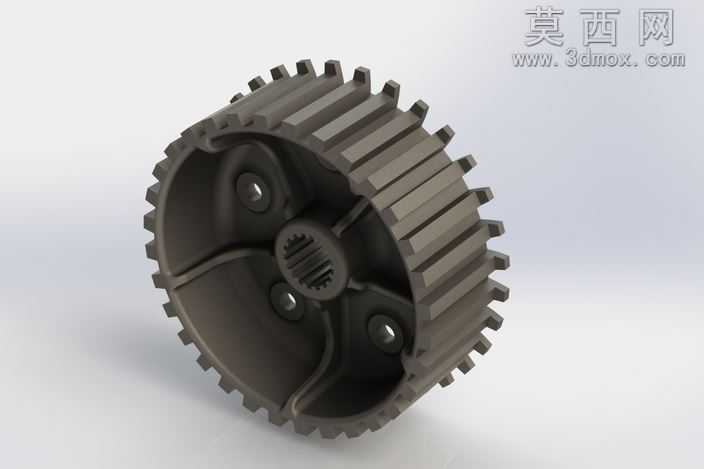

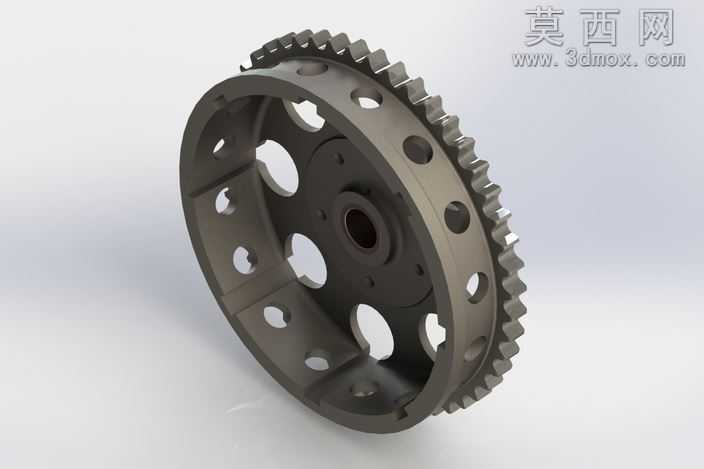

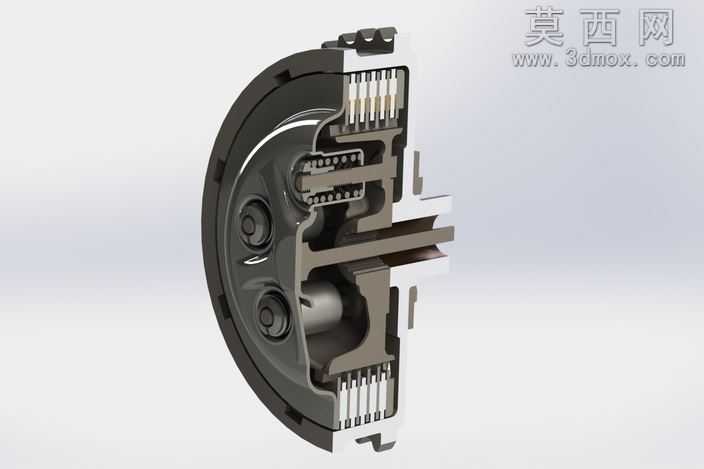

本作品为伊兹350摩托车配套的多片湿式离合器组件三维建模成果，建模过程严格遵循摩托车离合器的实际工程尺寸与装配逻辑，在SolidWorks平台完成全零件参数化建模与总装配合，完整还原了该款离合器的全部结构细节。建模阶段首先梳理离合器的动力传递路径：动力输入端为带启动齿圈的离合器外罩，外罩内侧开有轴向卡槽，与交错堆叠的主动摩擦片外齿形成滑动配合，可随外罩同步旋转同时实现轴向位移；从动钢片通过内齿与中心从动轮毂的外花键啮合，将摩擦片传递的扭矩输出至变速箱输入轴。模型精准复刻了多组周向均匀排布的压紧弹簧、弹簧定位销与压盘结构，还原了离合器分离与接合状态下的部件运动逻辑：当操纵离合摇臂推动压盘压缩弹簧时，主从动摩擦片间压力解除，动力传递切断；弹簧复位压紧摩擦片时，依靠摩擦力实现动力的平顺传递。渲染阶段针对不同零件赋予对应材质：摩擦片采用带颗粒质感的复合摩擦材质，呈现深棕偏黑的粗糙表面；钢片与齿轮、花键部件赋予抛光金属钢材质，添加轻微的倒角反光与使用痕迹质感；压紧弹簧采用弹簧钢材质，还原金属线材的螺旋曲面光影；压盘与外罩部件做了哑光金属处理，区分不同机加工面的粗糙度差异。设计过程中重点还原了离合器的细节结构：外罩外缘的启动齿圈齿形参数、从动轮毂的内花键齿距、摩擦片的油槽纹路、弹簧的预压安装位置均按照实车测绘数据完成，所有零件间保留了合理的装配间隙，可直接用于离合器工作原理演示、结构教学以及改装方案的验证，能够直观展示多片离合器的扭矩传递、分离接合的完整机械逻辑，为摩托车传动系统的学习与设计优化提供精准的三维数字模型参考。
