对夹式手柄蝶阀工业结构三维设计

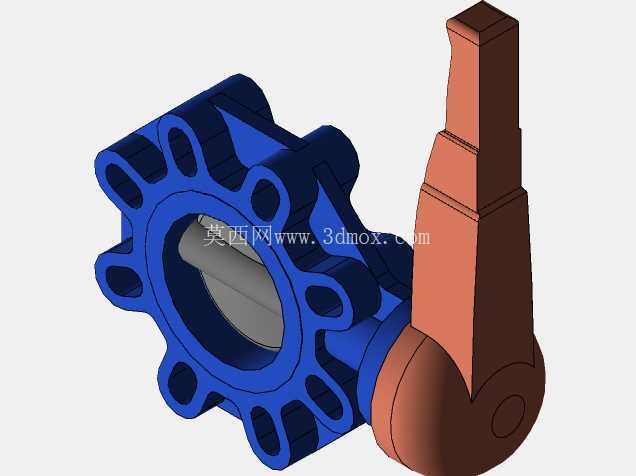

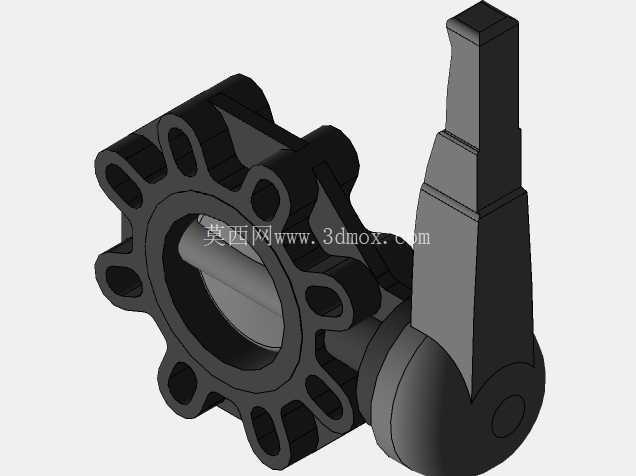

　　在市政给排水、暖通空调循环水、化工低压流体输送、食品级物料输送等管路系统中，蝶阀是应用占比极高的截断与调节类阀件，本次呈现的对夹式手柄蝶阀结构，完全围绕现场安装、操作、运维的实际需求完成三维结构搭建。从安装边界来看，该款蝶阀采用对夹式连接结构，阀体两端无独立法兰结构，安装时直接夹在管路两端的配对法兰之间，依靠法兰螺栓贯穿阀体周边的螺栓孔完成锁紧固定，这种结构相比法兰式蝶阀轴向长度更短，整体重量更轻，能够有效节省管路安装空间，尤其适配安装间距受限的紧凑型管路布局，阀体周边的螺栓孔采用对称均布设计，可适配PN10、PN16两个常用压力等级的标准法兰配对安装，安装时无需调整阀体角度即可完成螺栓对位，降低现场安装的对位难度。

　　从操作功能设计来看，该蝶阀采用直连式手柄驱动结构，手柄与阀杆直接刚性连接，无需额外的传动减速机构，操作人员扳动手柄即可直接带动阀杆旋转，进而驱动阀板在0-90度范围内转动，实现阀门从全闭到全开的状态切换，手柄上自带档位定位结构，可在全开、全闭以及中间常用开度位置实现锁止，避免管路流体冲击导致阀板自行移位，这种手动驱动结构无需外接电源、气源等动力源，完全依靠人工操作即可完成启闭，适合无动力配套的现场管路、需要人工就地调节开度的工况场景，相比蜗轮驱动、气动电动驱动的蝶阀，结构更简单，故障点更少，后期维护成本更低。

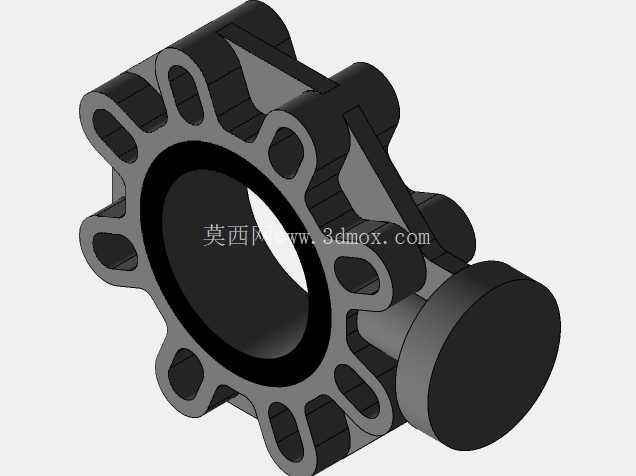

　　从内部结构设计逻辑来看，阀板采用流线型圆弧结构，在全开状态下阀板与管路流向平行，流体通过时的流阻系数极低，不会造成过大的管路压力损失，同时阀板的密封面采用整圈包覆式结构，与阀体内壁的密封座紧密贴合，在全闭状态下可实现可靠的密封效果，避免管路流体出现内漏问题；阀杆与阀体的配合部位设置有耐磨轴套，既可以降低阀杆转动时的摩擦阻力，提升操作手感，也可以避免阀杆长期转动造成阀体配合部位的磨损，延长阀门整体使用寿命；阀体采用一体式铸造结构，整体刚性充足，可承受管路内的流体压力冲击，不会在长期受压状态下出现结构变形。

　　在三维建模过程中，所有结构尺寸均参照通用阀门设计规范搭建，阀体的螺栓孔中心距、阀板通径、轴向安装长度均匹配行业通用的安装尺寸标准，可直接用于管路系统的装配干涉检查、安装空间模拟，也可作为阀件选型阶段的结构参考，帮助设计人员提前预判管路布局中是否存在安装干涉、操作空间不足的问题；模型完整还原了手柄的操作空间范围，在管路布局设计时可提前核算手柄扳动所需的周边空间，避免安装后手柄被周边管路、设备遮挡导致无法正常操作。

　　从实际工况适配性来看，该结构的蝶阀可适配常温清水、低压气体、无强腐蚀性的流体介质，广泛应用在楼宇给排水管路、消防水管路、中央空调循环水管路、小型化工流体输送管路中，相比闸阀、截止阀等其他截断类阀件，该蝶阀的启闭速度更快，仅需转动90度即可完成全行程操作，在需要快速截断管路的场景下操作效率更高，同时整体结构紧凑，在大口径管路应用中相比其他阀件的重量优势更加明显，可有效降低管路的承重负荷，减少管路支架的配置成本。
