15英寸行程带安装底座直行程执行机构

　　在流程工业的管线压力调节场景里，这类直行程执行器是减压阀、调节阀等终端阀件的核心驱动部件，它的核心作用是把动力源输出的能量转化为阀杆的直线位移，精准带动阀芯改变阀口过流面积，从而实现管线内压力、流量参数的稳定调控，在化工流体输送、市政供水调压、工业锅炉配套管路、油气输送调压站这类场景中都有广泛应用，相比角行程执行机构，它更适配需要直线位移驱动的截止类、调节类阀门，能提供足够的轴向推拉力克服介质压差对阀芯的反作用力，保证阀位调节的稳定性。

　　这款执行器的有效工作行程为15英寸，这个行程参数是选型时的核心边界，意味着它适配的阀件最大开启高度不能超过这个数值，设计时特意将行程余量控制在额定值的5%左右，避免满行程运行时出现机械硬碰撞，延长内部密封件与传动部件的使用寿命。底座部分的安装接口做了标准化适配，带有0.5英寸规格的螺栓孔，配套同规格的固定销，安装时可以直接和对应通径的阀门支架进行对接，不需要额外加工过渡转接板，固定销的作用是承担执行器工作时的径向剪切力，避免连接螺栓长期受交变载荷出现疲劳断裂，安装时要注意固定销的装配方向，要和阀杆运动方向垂直，保证受力均匀。

　　从结构设计逻辑来看，这款执行器采用了缸体与导向杆同轴布置的结构，外部红色的缸体部分是动力输出的核心腔体，内部的活塞杆做了镀硬铬处理，表面粗糙度控制在Ra0.8以下，既能减少运动时的摩擦阻力，也能抵御工业环境中的水汽、腐蚀性介质侵蚀，避免活塞杆锈蚀导致密封失效。上下两端的安装法兰都做了加厚处理，法兰平面的平面度公差控制在0.05mm以内，保证安装后缸体和阀杆的同轴度，避免出现偏磨导致的行程卡滞问题。顶端的连接支架做了角度适配设计，可以和不同结构的阀杆连接头匹配，不需要额外调整安装角度，降低现场装配的难度。

　　在实际选型应用时，首先要确认执行器的输出推力是否匹配阀件的工作压差需求，这款执行器的安装底座螺栓孔间距是固定值，选型前要核对阀门支架的安装孔位尺寸，避免出现孔位错位无法装配的问题；其次要确认行程范围是否覆盖阀门的全开全关位移，若行程过短会导致阀门无法全开，造成管路流阻过大，行程过长则会顶坏阀芯或者阀座密封面。安装时要先将固定销穿入定位孔，再对角均匀拧紧连接螺栓，避免单侧受力导致缸体倾斜，日常维护时只需要定期检查活塞杆表面的清洁度，及时清理附着的粉尘、油污，检查密封件是否有渗漏情况即可，整体结构没有复杂的传动齿轮组，维护成本相对较低，适合在长期连续运行的工业管线上使用。

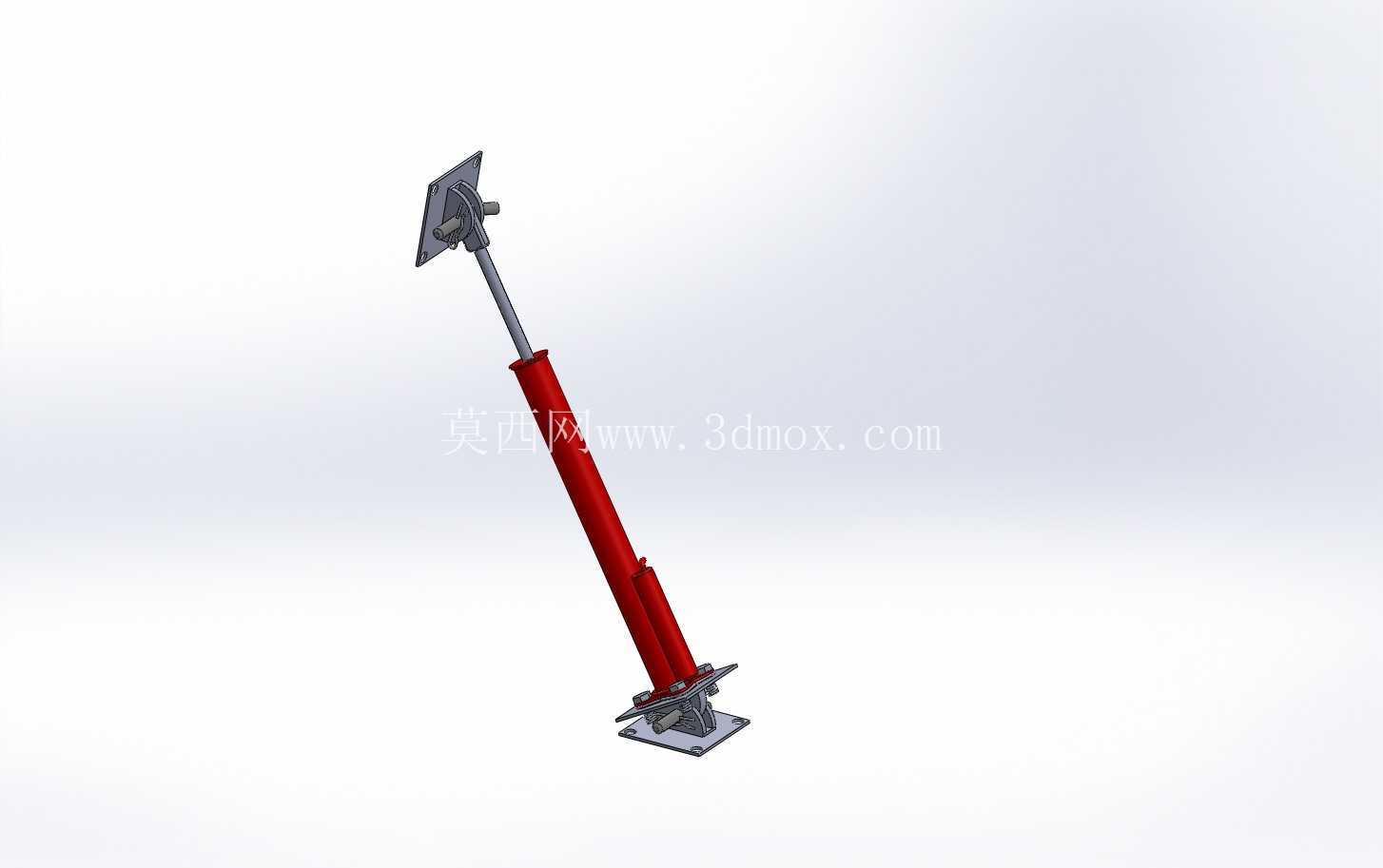

　　设计这款三维模型时，重点还原了实际产品的安装接口尺寸与外形轮廓，所有配合面的尺寸都按照实际工程公差做了预留，导入装配环境时可以直接和配套的减压阀模型进行虚拟装配，验证运动过程中是否存在干涉，检查全行程范围内阀杆的运动是否顺畅，也可以用于管线布置的三维可视化仿真，提前核对执行器安装后是否和周边管线、设备存在空间冲突，减少现场安装时的返工问题。模型的外形细节还原了缸体的加强筋结构、安装底座的倒角处理、活塞杆的表面处理特征，既保证了结构仿真的准确性，也能用于方案展示时的可视化呈现，让非技术人员也能直观理解执行器的安装形态与工作方式。
