减压阀配套圆柱螺旋压缩弹簧结构设计

　　在流体压力调控类阀门的内部结构中，弹性蓄能元件的性能直接决定了阀组的压力控制精度与动态响应速度，这款螺旋弹簧正是面向减压阀工况开发的核心配套弹性部件，其结构设计完全围绕减压阀的启闭动作逻辑、压力反馈机制展开，能够在阀腔压力波动过程中提供稳定的弹性复位力与压力阈值支撑。从实际应用场景来看，这类弹簧主要装配在减压阀的阀芯与阀盖之间的弹簧腔室内，当阀后压力低于设定值时，弹簧释放预压缩弹力推动阀芯下移，开大阀口过流面积提升下游压力；当阀后压力超过设定阈值时，流体作用在阀芯膜片或活塞上的力克服弹簧弹力，推动阀芯上移关小阀口，以此实现下游压力的动态稳定，广泛适配给排水系统、工业气动管路、燃气输配网络、液压控制回路中的直动式或先导式减压阀结构。

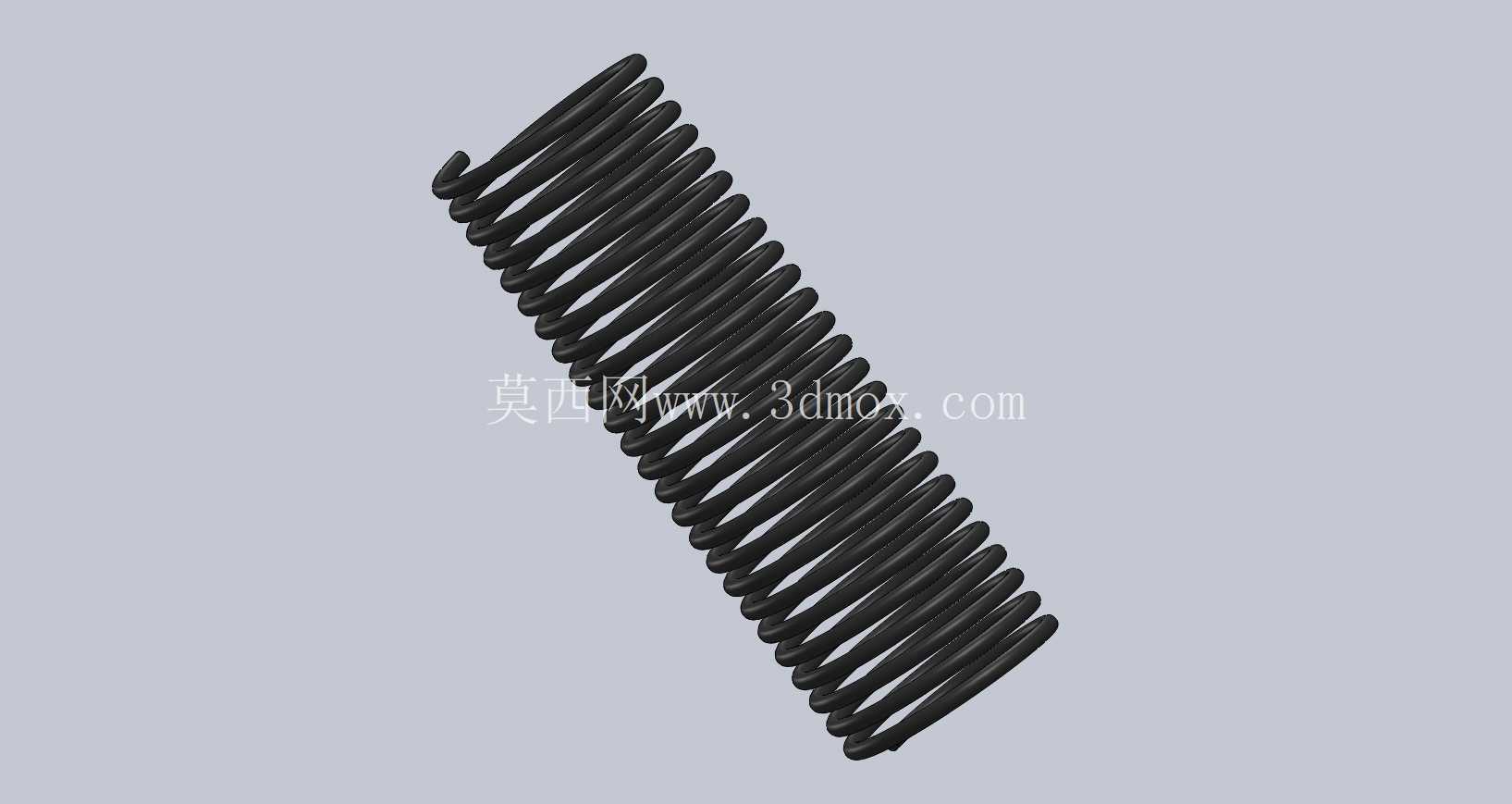

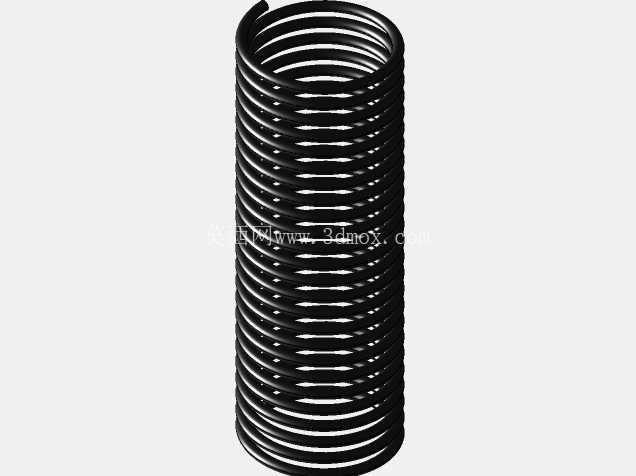

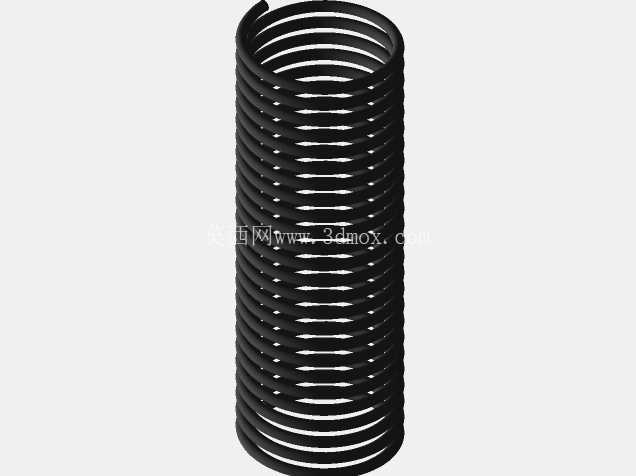

　　从功能特性层面看，这款弹簧采用等节距圆柱螺旋结构设计，两端设置有并紧磨平的支撑圈，能够保证弹簧在压缩过程中受力轴线与安装轴线完全重合，避免出现侧向偏载导致的阀芯卡滞、压力控制漂移问题。弹簧的有效圈数经过匹配减压阀的行程范围计算确定，在阀芯全行程移动过程中，弹簧的弹力变化率控制在合理区间，不会因为压缩量变化导致压力设定值出现大幅偏移，同时弹簧的刚度参数经过反复校核，既能够保证足够的复位推力克服阀芯运动摩擦力、流体动压反力，又不会因为刚度过大导致压力调节灵敏度下降，出现压力超调量过大的问题。

　　设计过程中，首先需要结合减压阀的额定压力调节范围、阀芯有效作用面积、最大行程长度确定弹簧的基本参数：弹簧的中径需要匹配弹簧腔的内径尺寸，预留足够的径向间隙避免弹簧压缩过程中与腔壁发生摩擦剐蹭，同时要保证弹簧压并时的高度小于阀芯全关位置的安装间距，避免出现弹簧压并失效导致阀口无法完全关闭的问题。弹簧的丝径选取需要兼顾刚度要求与疲劳寿命，在减压阀长期频繁的压力波动工况下，弹簧需要承受数十万次的交变压缩载荷，因此丝径的强度校核需要充分考虑材料的许用切应力、弹簧指数对应的曲度系数影响，避免长期运行后出现弹力衰减、断裂失效的问题。两端的支撑圈设计采用不少于一圈的并紧结构，支撑圈端面经过磨平处理，磨平部分的长度不小于圆周长的四分之三，端部厚度不小于丝径的八分之一，保证弹簧安装后两端支撑面与阀芯、弹簧座的贴合度，减少压缩过程中的侧向分力。

　　从安装边界来看，这款弹簧的安装定位依靠两端的弹簧座凹槽实现，弹簧的内径需要略大于弹簧座的定位凸台外径，保证装配时能够顺利套入定位，同时不会出现过大的径向窜动；弹簧的自由长度需要匹配弹簧腔的最大安装空间，预压缩量根据减压阀的最低设定压力调整，预压后的初始弹力需要保证阀口在零压差状态下能够完全闭合，不会出现泄漏问题。在实际选型替换时，不能随意更改弹簧的丝径、中径、有效圈数参数，否则会直接改变弹簧的刚度特性，导致减压阀的压力调节范围偏移、控制精度下降，严重时甚至会出现阀组无法正常启闭、下游压力超压的安全隐患。

　　不同于普通通用弹簧，这类阀门配套弹簧的设计需要充分考虑工况介质的影响，如果应用在燃气、给排水等有防腐蚀要求的场景，弹簧表面还需要做对应的防锈、防腐处理，但核心的结构参数始终围绕减压阀的动作逻辑匹配，每一个尺寸参数的确定都需要经过受力平衡计算、行程校核、疲劳寿命验算，最终实现弹性特性与阀组调节需求的精准匹配，保证减压阀在长期运行过程中压力稳定、动作可靠，不会因为弹簧的性能问题导致整个管路系统的压力控制失效。
