带回弹特性V型铝板折弯结构仿真分析

　　在流体控制类阀门的配套钣金构件设计中，铝板折弯件的回弹控制一直是影响装配精度与密封性能的核心痛点，尤其是减压阀这类对构件配合公差要求极高的产品，折弯件的成型精度直接决定了阀体内导流结构、定位压片的装配贴合度，一旦回弹量超出设计阈值，会出现配合间隙过大、压装定位偏移等问题，轻则导致装配工序反复修配，重则引发阀体内腔泄漏、调压动作卡滞等功能性故障。本次设计的V型铝板弯曲结构，正是针对减压阀配套钣金定位件的实际工况开展的成型工艺仿真验证，核心目标是量化折弯过程中的回弹规律，获取成型后的应力分布数据，为实际冲压工序的模具角度补偿提供可落地的设计依据。

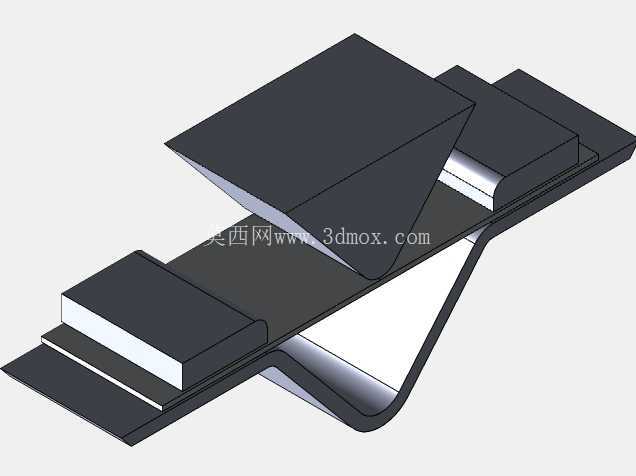

　　从实际应用场景来看，这类V型折弯铝板主要用作减压阀阀体内的弹性定位支撑片，安装时需要卡入阀座预设的卡槽内，依靠折弯部位的弹性形变提供持续的预紧力，既要保证长期使用下不会出现应力松弛导致的定位失效，也要避免折弯应力超过材料屈服极限引发的塑性变形断裂。设计阶段首先明确了构件的安装边界：整体安装空间预留的平面尺寸为180mm×50mm，折弯后V型结构的开口角度设计目标为80°，考虑到铝板折弯后的回弹特性，模具的实际折弯角度需要做针对性补偿，因此需要通过仿真获取准确的回弹量数据，避免反复试模带来的成本浪费。材料选用工业领域常用的2023-T3态铝板，这类材料兼具不错的强度与冷成型性能，在阀门配套钣金件中应用广泛，但由于其屈强比较高，折弯过程中的回弹量相比普通软铝更大，传统依靠经验公式计算的回弹值往往和实际成型结果存在较大偏差，这也是本次引入非线性有限元分析的核心原因。

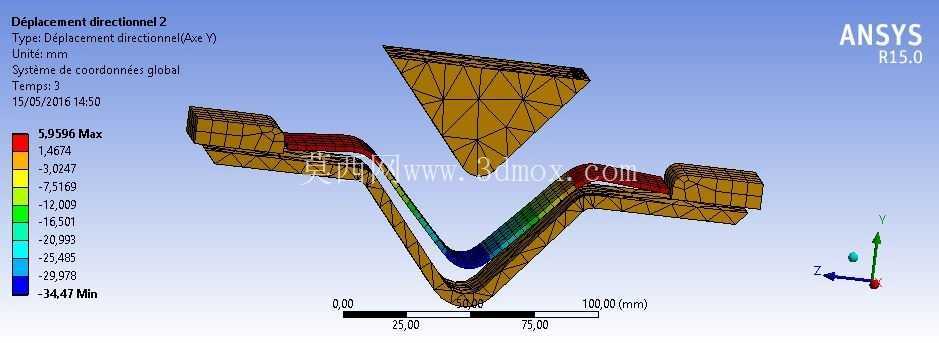

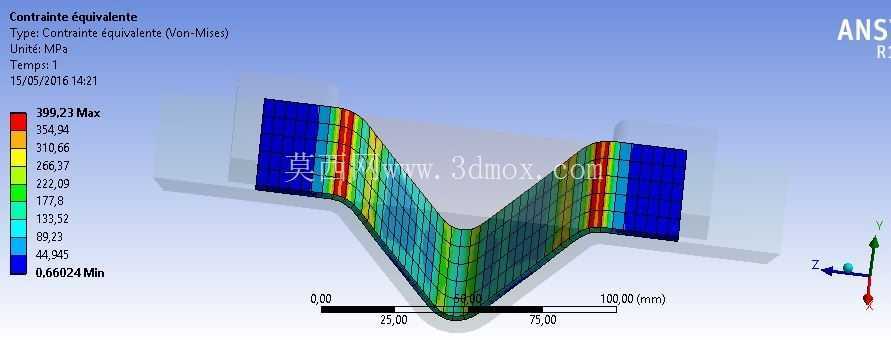

　　设计过程中没有直接沿用常规钣金折弯的经验参数，而是将整个折弯过程拆解为板材定位、凸模下压成型、凸模回程回弹三个阶段开展仿真，充分考虑了板材与模具之间的接触摩擦、材料塑性变形阶段的硬化特性，以及大形变下的几何非线性影响，避免了线性分析带来的结果失真。从仿真获取的结果来看，完成整个V型折弯动作需要的成型力约为35.34KN，这一参数可以直接为车间冲压设备的吨位选型、模具的强度校核提供参考，避免设备选型过小导致成型不到位，或是选型过大造成的能源浪费。应力分布结果显示，折弯完成后铝板的最大应力约为405Mpa，略低于2023-T3铝板414Mpa的塑性区最大应力阈值，说明当前设计的折弯参数下，板材折弯圆角部位不会出现开裂风险，同时折弯区域保留了合适的弹性形变空间，能够满足安装时的回弹预紧需求。

　　在结构细节设计上，折弯部位的侧角设置为50°，这一参数是结合安装卡槽的导入角度、回弹后的实际接触应力反复迭代确定的：如果侧角过小，折弯后V型结构的回弹力过大，安装时需要的压入力过高，会增加装配难度，同时长期使用下应力松弛速度更快；如果侧角过大，回弹力不足，安装后容易出现定位松动，无法持续提供稳定的预紧力。两端的平直段长度则完全匹配阀座卡槽的深度尺寸，保证安装后平直段能够完全贴靠在卡槽定位面上，不会出现悬臂过长导致的支撑刚度不足问题。

　　这类仿真分析的价值，在于将传统钣金加工中“试错法”的流程前置到设计阶段，通过三维建模与有限元计算提前预判成型缺陷，对于小批量定制化的阀门配套钣金件来说，能够大幅减少模具修改次数，缩短产品开发周期。尤其是针对有回弹要求的折弯件，准确的应力与形变数据能够帮助设计人员精准调整模具补偿角，确保成型后的构件尺寸完全落在安装公差带内，避免后续装配时的二次修配。从实际生产的角度出发，本次仿真获取的成型力参数也能帮助工艺人员提前调整冲压设备的压力曲线，优化折弯时的保压时间，进一步减小实际生产中的回弹波动，保证同批次零件的成型一致性。
