台达5HP矢量变频驱动器复刻结构

　　做工业传动配套设计快十二年，经手的变频器选型、安装适配项目少说也有三百多套，这次复刻台达FD037EL23A这款5HP等级的变频驱动器，完全是冲着现场替换适配的实际需求来的。先从实际应用场景说，这款功率等级的驱动器，在轻工生产线的输送段、小型风机水泵调速、单台独立传动的包装辅机、小型机床主轴进给这类场景里用得极多，220V供电等级适配绝大多数厂区现有配电回路，不用额外布设380V专线，老线改造的时候能省不少配电改造成本。

　　从设备实际用途出发，这款驱动器核心是通过矢量控制算法实现三相异步电机的无级调速，替代传统的机械调速、星三角启动、接触器正反转回路，既能降低电机启动时的电网冲击，也能根据实际负载动态调整输出频率，在恒压供水、输送线节拍匹配、设备软启动这类工况里，比传统电控方案的能耗低两到三成，还能减少机械传动结构的启动冲击，延长齿轮、皮带这类易损件的更换周期。

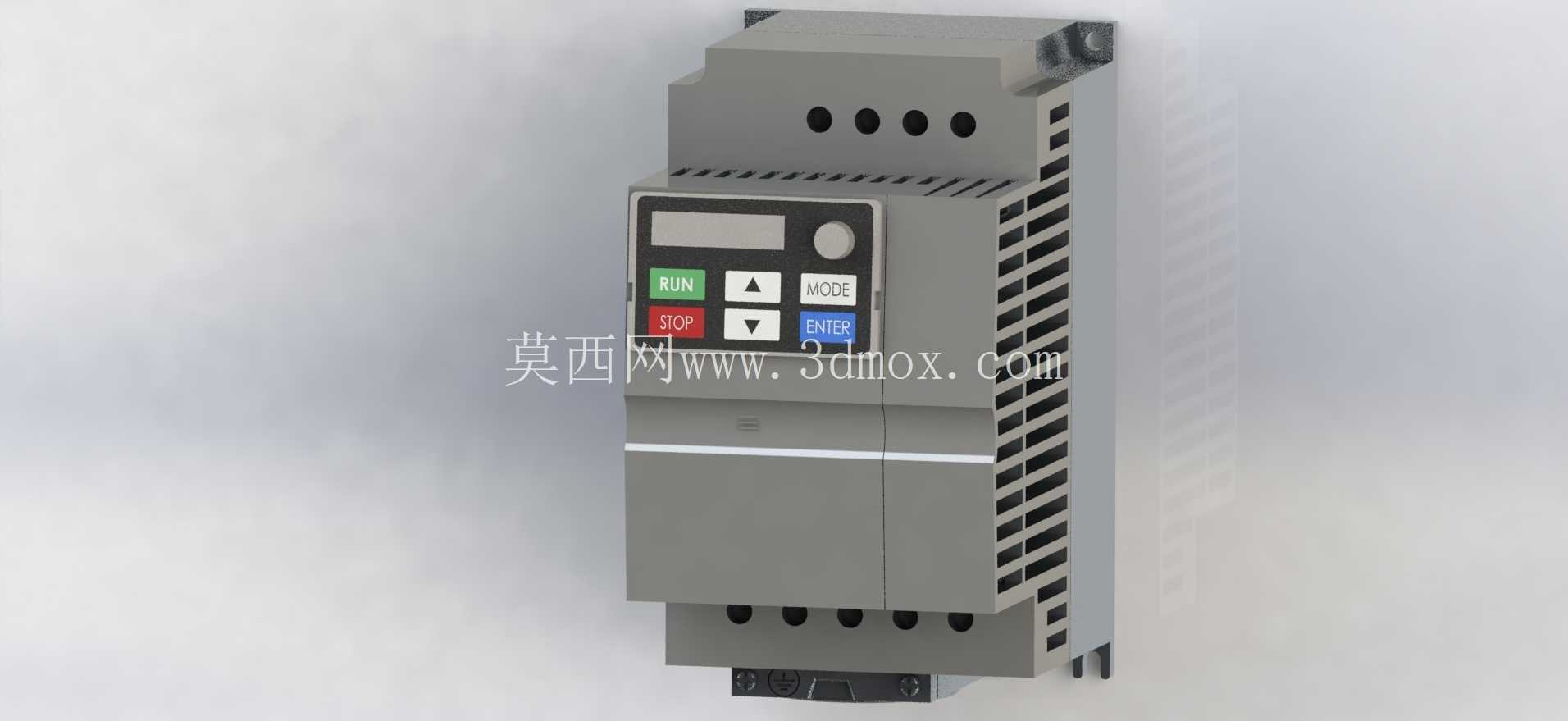

　　说到产品功能特性，这款驱动器的操作面板采用内嵌式布局，正面集成了运行、停止复位两个实体功能按键，模式切换、参数确认按键配合上下方向键，不用外接操作器就能完成基础参数设置、频率给定、故障复位操作，面板上的数码显示窗能实时输出当前运行频率、输出电流、故障代码，现场运维人员不用连接上位机就能快速判断设备运行状态。机身侧面开有通长的散热格栅，配合底部的安装固定位，能适配导轨安装与螺丝固定两种安装方式，散热风道采用上下贯通设计，柜内安装时不用预留额外的侧向散热空间，适合在紧凑的电控柜内排布。

　　设计思路上完全遵循原机的安装边界做1:1结构复刻，所有外部接口的位置、操作按键的凸起高度、面板的倾斜角度都和原装件保持一致，做这个模型的时候特意核对了三次安装孔位的中心距，确保替换安装时不用重新在电控柜安装板上打孔，接线端子的排布位置、端子的间距也完全匹配原机的接线规范，老设备替换时可以直接沿用原有接线，不用重新做线号压接，能把现场替换的停机时间压缩到半小时以内。

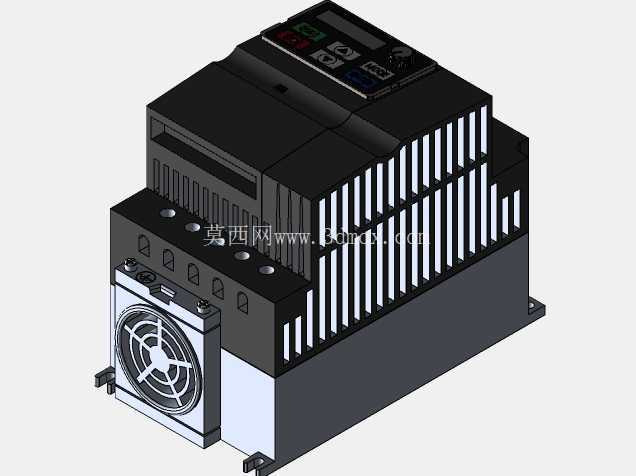

　　外形尺寸与安装边界这块，机身整体采用长方体模块化结构，上部是主控与操作面板区域，下部是功率模块与散热区域，整体宽度控制在120mm以内，高度在240mm上下，深度不到150mm，安装时上下预留30mm的走线空间、后部预留10mm的柜板间隙就能满足散热要求，接线端子全部布置在机身下部，正面操作区域距离安装板的突出高度刚好和常规微型断路器、接触器的突出高度齐平，柜内布线时可以走统一的行线槽，不会出现部件突出干涉柜门的问题。另外机身顶部的四个固定孔位兼容DIN35mm标准导轨的卡扣安装，小批量配套设备时可以直接卡装在导轨上，不用额外拧固定螺丝，批量装配的效率能提升不少。

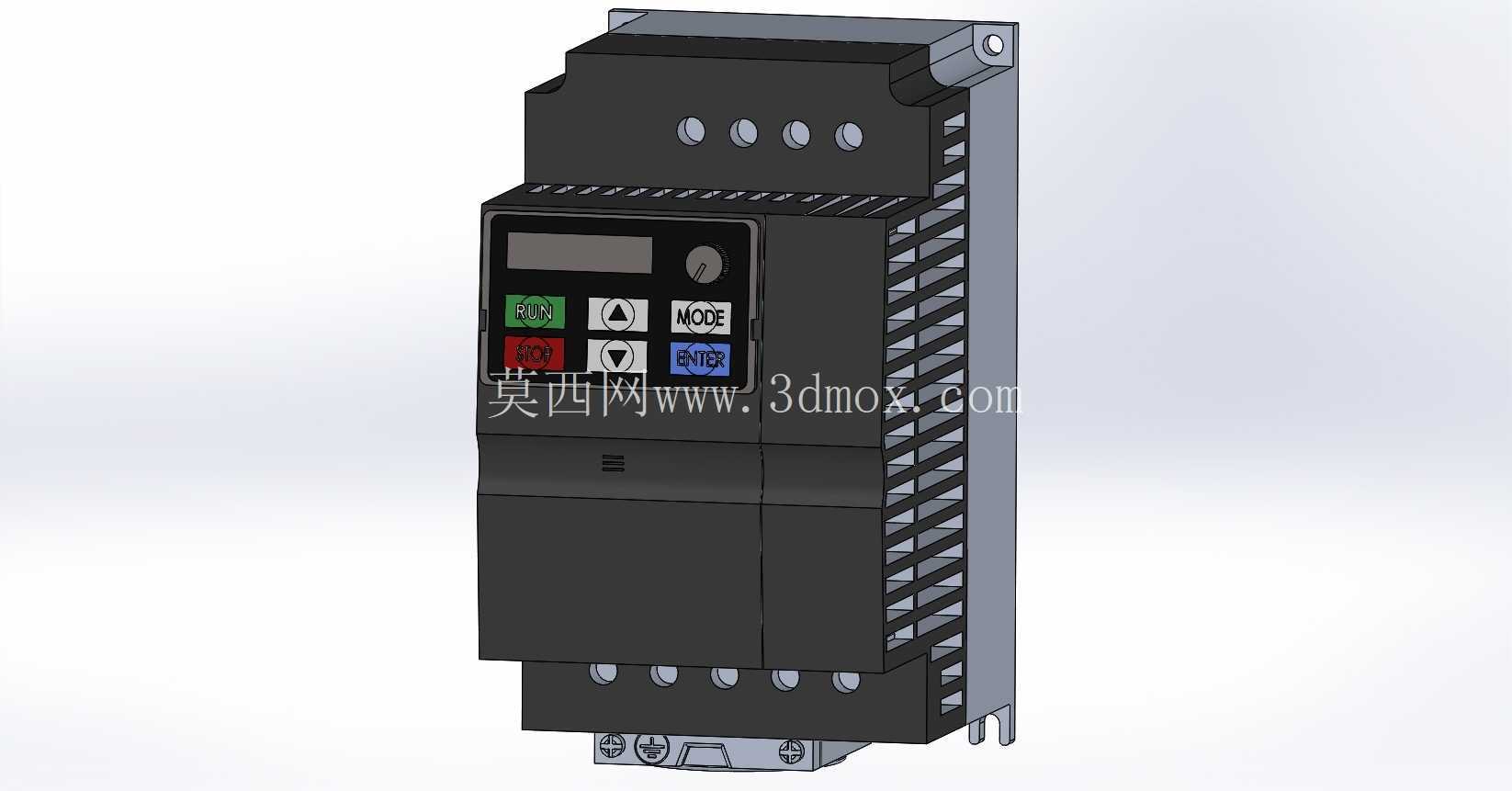

　　做结构复刻的时候特意注意了细节的还原，比如操作面板上的按键颜色区分，运行键用绿色、停止复位键用红色、模式与确认键用蓝色，方向键用灰色，和现场运维人员的操作习惯完全匹配，不会出现换了设备之后操作人员找不到按键的问题。机身侧面的散热格栅的开孔角度、开孔密度也和原机保持一致，不会因为模型结构偏差导致后续做柜体热仿真时出现散热参数不准的问题，底部的接线端子区域的防护挡板高度也做了还原，能避免接线时误触上部带电区域，符合低压电控设备的安全防护要求。
