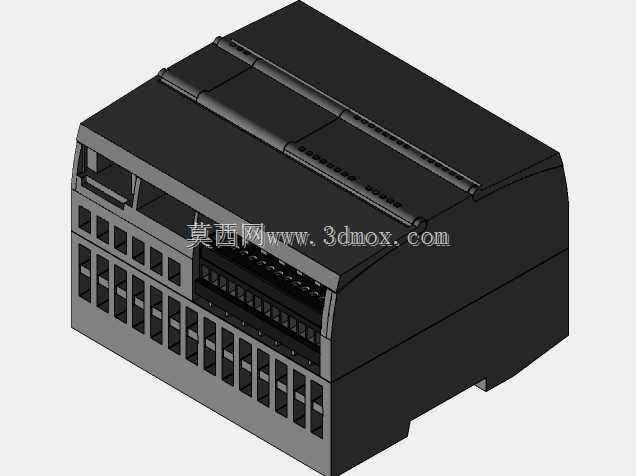

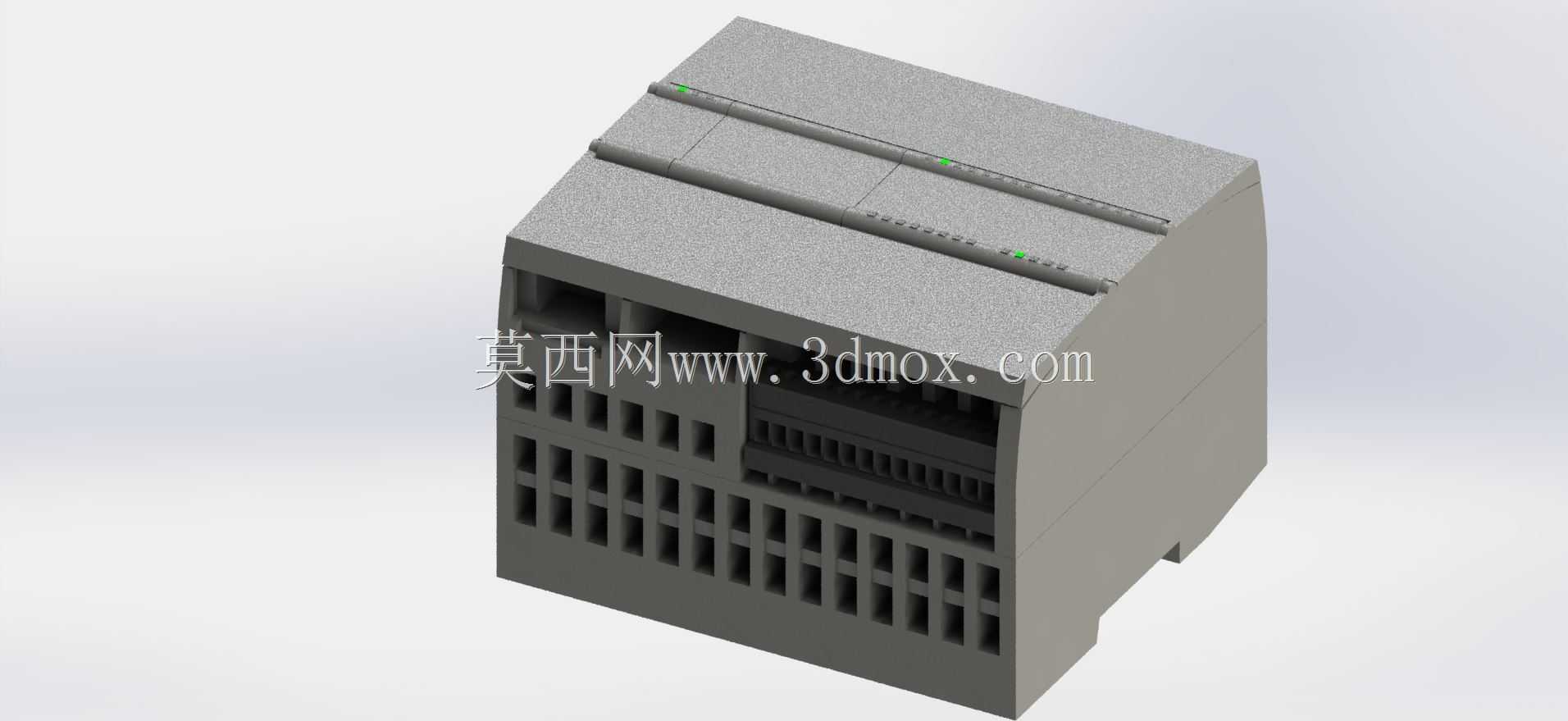

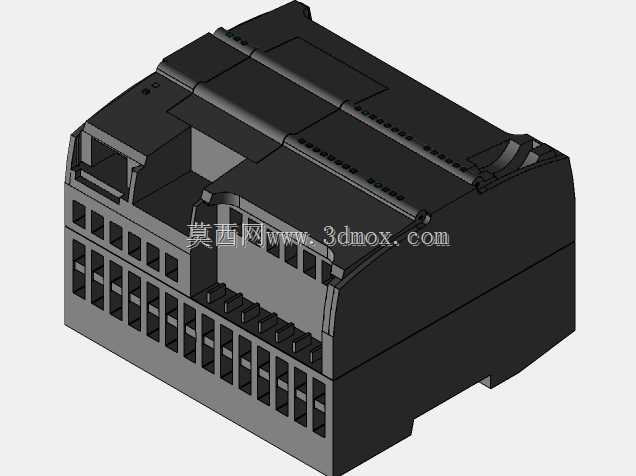

西门子S7-1200可编程逻辑控制器复刻结构

　　在离散制造产线的电控柜布局设计、小型自动化工作站的控制单元选型匹配工作中，经常需要用到S7-1200系列PLC的精准三维结构来做干涉校验、安装空间预留，这个复刻模型完全参照实物的结构特征搭建，能直接导入装配体完成电控部分的布局验证。先从实际安装场景来说，这类紧凑型PLC大多安装在标准35mmDIN导轨上，模型还原了本体背部的导轨卡扣结构，安装时的卡入行程、卡扣与导轨的配合间隙都和实物保持一致，做柜内布局时可以直接模拟安装状态，校验卡扣和柜内走线槽、相邻接线端子的距离，避免实际装配时出现卡扣无法掰动、接线空间不足的问题。

　　设备的实际用途覆盖了小型单机设备的逻辑控制、分布式IO站的主控单元、小型产线的工序联动控制，从单机的传送带启停、气缸动作时序控制，到多工位的传感器信号采集、执行器驱动输出，都能通过这类控制器实现，模型还原了本体上下两排接线端子的排布位置、端子的间距以及接线口的朝向，在做布线设计时可以精准计算每根控制线的折弯半径，预留出接线工具的操作空间，不会出现建模时预留空间足够、实际接线时螺丝刀无法伸入的问题。

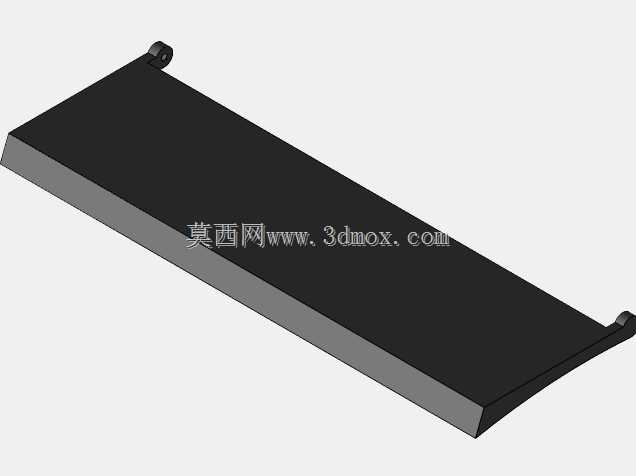

　　从功能特性对应的结构设计来看，模型还原了本体正面的状态指示灯区域排布，包括运行、故障、通讯状态的指示灯位置，还有顶部的通讯接口盖板结构，盖板的开合角度、接口的 recess 深度都和实物一致，做设备外观渲染、操作维护示意动画时，可以直接用这个模型来展示指示灯位置、接口插拔的操作空间。设计思路上完全遵循实物的模块化紧凑型设计逻辑，本体的散热格栅结构做了等比例还原，侧面和底部的格栅开孔位置、格栅的厚度、开孔的通风走向都和实物匹配，做热仿真分析时可以直接基于这个模型划分网格，模拟柜内空气流通时控制器的散热情况，不用再二次修整模型的散热结构。

　　外形尺寸方面，模型严格按照实物的宽高深比例搭建，本体的宽度对应实际的IO点数对应的尺寸规格，高度方向包含了顶部接线端子的凸起高度、底部导轨卡扣的突出厚度，安装边界上还原了本体左右两侧需要预留的扩展模块对接接口结构，当需要拼接扩展IO模块、通讯模块时，可以直接和对应模块的模型完成拼接装配，校验拼接后的总宽度是否在电控柜的安装板预留尺寸范围内，同时也还原了本体上下方需要预留的散热空间、接线弯曲空间，避免布局时把其他元件紧贴PLC安装，影响散热和接线操作。另外模型也还原了本体正面的标签区域凹槽结构，做设备出厂标识设计时，可以直接在凹槽位置贴合标签贴图，模拟实际设备的标识效果，不需要额外绘制标签的安装基准面。对于做非标自动化设备设计的工程师来说，这类精准的控制器模型能大幅减少电控布局阶段的反复修改工作量，不用自己花费时间测绘实物结构，直接导入就能完成安装干涉检查、布线空间预留、维护操作空间校验，在做方案评审时也能通过带完整结构的模型给客户展示电控柜内的元件排布，更直观呈现设计方案的合理性。
