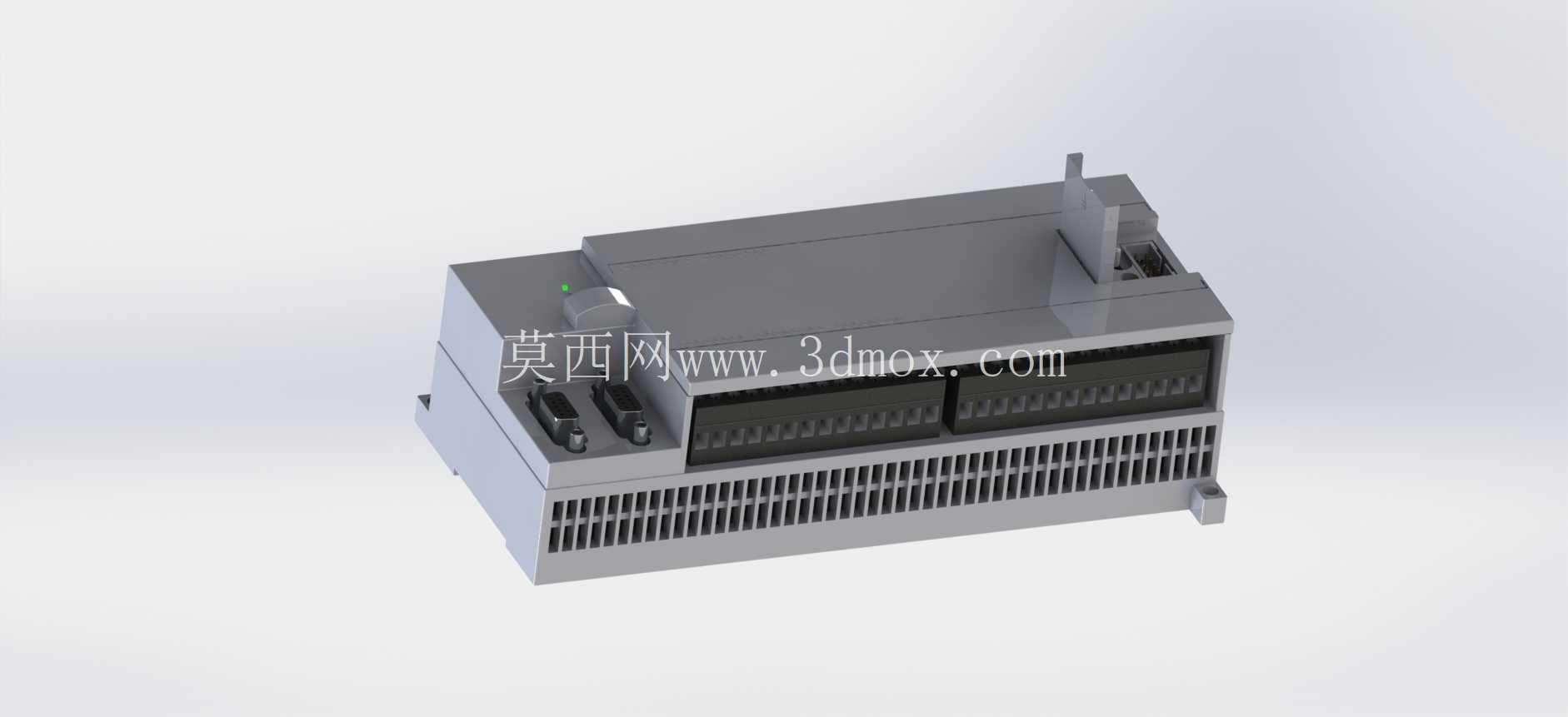

西门子S7-200可编程逻辑控制器结构模型

在离散制造生产线的电气控制柜排布设计、小型单机设备的控制回路搭建场景中，这类小型PLC是核心控制单元的常见选型，做三维结构建模的时候，首先要卡准的就是设备的实际安装边界——这类S7-200系列的紧凑型主机，采用标准DIN导轨安装结构，本体宽度根据IO点数不同有固定的尺寸区间，建模时要预留出两侧接线端子的操作空间，不能只做本体外壳的外形，要把上下两侧的接线端子排的凸起高度、端子间距的实际尺寸还原，不然做柜内排布的时候，会出现线槽和端子干涉、接线工具无法伸入操作的问题。

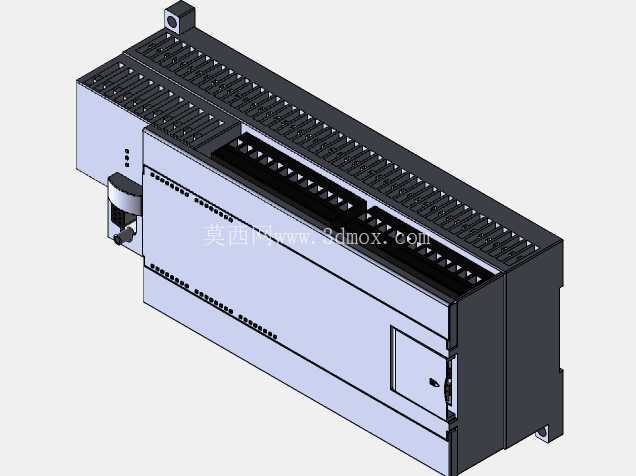

从实际用途来看，这款控制器主要面向小型自动化设备的逻辑控制场景，比如小型输送带的启停联锁、单机冲压设备的动作时序控制、小型包装机的工位动作协调，都能看到它的应用，它的本体集成了数字量输入输出通道，不需要额外扩展太多模块就能满足几十点以内的控制需求，所以建模的时候要把本体上的状态指示灯区域做出来，就是正面上方的那一排小型指示灯位，包括电源指示、运行状态指示、输入输出通道的状态指示位，这些细节在做设备的虚拟调试、柜内布局可视化的时候，能直观对应到实际设备的状态显示位置，方便后续做运维培训的可视化素材。

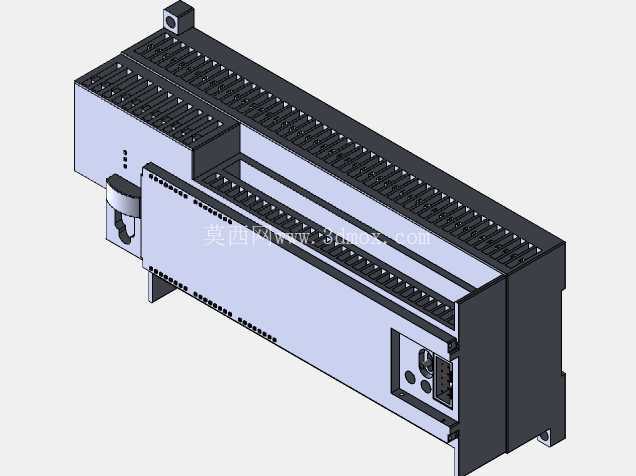

设计建模的时候，外壳的散热结构是不能忽略的部分，你看本体下半部分的格栅式散热槽，这些槽的开孔方向、间距都要和实物一致，因为实际安装的时候，PLC的安装要求是上下预留足够的散热空间，不能紧贴线槽或者其他发热元件，建模时还原这些散热结构，能让布局校验的时候更准确判断散热空间是否足够，避免后期实际装机出现过热停机的问题。还有本体上方的扩展模块接口位置，那个卡扣式的扩展连接位，要做出对应的卡扣结构和接口凹陷，虽然这个模型是主机本体，但如果后续要做扩展模块的拼接，这个接口的位置尺寸必须准确，不然拼接的时候会出现错位。

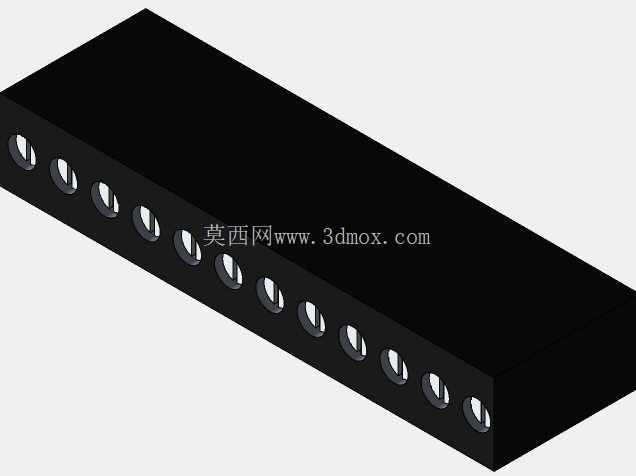

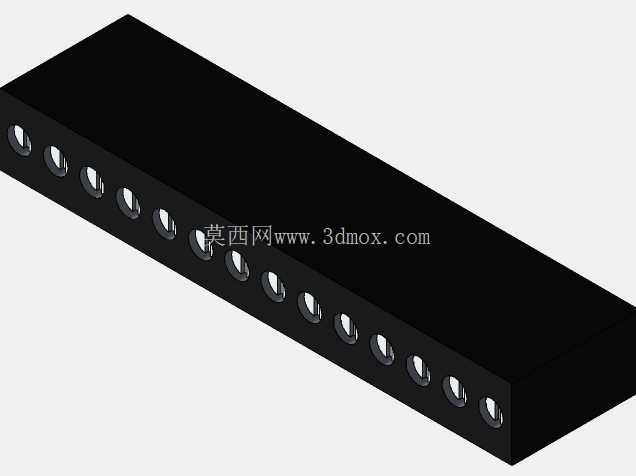

再说到安装结构，本体背部的DIN导轨卡扣是建模的重点，卡扣的弹性让位尺寸、和标准35mmDIN导轨的配合间隙要卡准，很多新手建模的时候容易把背部做成平面，忽略导轨卡扣的凸起厚度，这样在做柜内导轨上的多设备排布时，会算错设备的实际安装深度，导致PLC本体和柜内的走线槽、背板的支撑件发生干涉。另外本体两侧的接线端子排，要做出端子的压线螺丝位、端子标识条的安装槽，这些细节虽然小，但在做三维布线的时候，能准确判断线缆的弯曲半径是否足够，接线后的线缆走向会不会和其他元件冲突。

从功能特性对应的结构设计来看，这款PLC的本体上预留了通讯接口的位置，就是侧面的那个通讯口的凹陷和防护盖结构，建模的时候要把防护盖的开合限位做出来吗？其实如果是用于布局设计的模型，不需要做活动结构，但要把接口区域的外形尺寸做准确，因为实际使用的时候这个位置要插通讯电缆，电缆的插头会有一定的突出长度，建模时还原接口位置的外形，就能提前校验通讯插头插上之后，会不会和旁边安装的其他元件、柜门的关闭发生干涉。还有本体上的模式选择开关位置，那个小型的拨码开关的凸起也要做出来，虽然尺寸很小，但如果安装位置过于紧贴其他元件，会导致无法用手或者螺丝刀拨动开关切换运行模式，这些细节都是实际工程中容易踩的坑，建模的时候还原到位，就能在设计阶段提前规避这些安装问题。

另外，外壳的分模线位置、边角的倒角尺寸也要符合实物的工艺特征，这类工业电气元件的外壳都是注塑成型，边角不会有尖锐的直角，都是小半径的倒角，建模的时候如果做成直角，不仅视觉上和实物不符，在做干涉检查的时候也会出现误判，以为边角和其他元件碰到了，但实际实物是有倒角让位的。还有本体上的铭牌粘贴区域，那个平面的位置要留出来，不需要做铭牌上的文字细节，但要保证那个区域是平整的，和实物的铭牌位置对应，方便后续如果做可视化渲染的时候，可以快速替换铭牌内容。

很多人做这类电气元件的模型，容易只做个大概的长方体外壳，忽略了各个接口、散热槽、安装卡扣的细节，其实这类模型的核心价值就是用于电气柜的三维布局校验、虚拟调试的场景，如果尺寸和结构细节不准，建出来的模型就没有实际工程价值，只能做个示意用。做这个模型的时候，要把各个方向的安装尺寸都卡准：本体的高度、深度、宽度，接线端子突出本体的高度，散热槽的开孔深度，背部卡扣的突出厚度，这些尺寸都要和实物的安装手册上的尺寸一致，这样工程师在做柜内布局的时候，直接调用这个模型就能准确排布，不需要再反复核对尺寸，减少设计阶段的错误率。

还有一点，实际使用中这类PLC的安装有明确的方向要求，必须是水平安装，散热槽上下方向通风，所以建模的时候坐标系要和实际安装方向对应，把安装基准面设置在背部导轨贴合面，这样调用模型的时候直接吸附到导轨模型上就能对齐安装方向，不需要额外旋转调整，提升布局设计的效率。另外，本体上的输入输出端子的排列顺序也要和实物一致，虽然结构模型不需要做内部的电路，但端子排的分段位置、每组端子的间隔要准确，这样后续做三维布线的时候，可以对应端子号来布置线缆，让布线的效果和实际接线一致。
