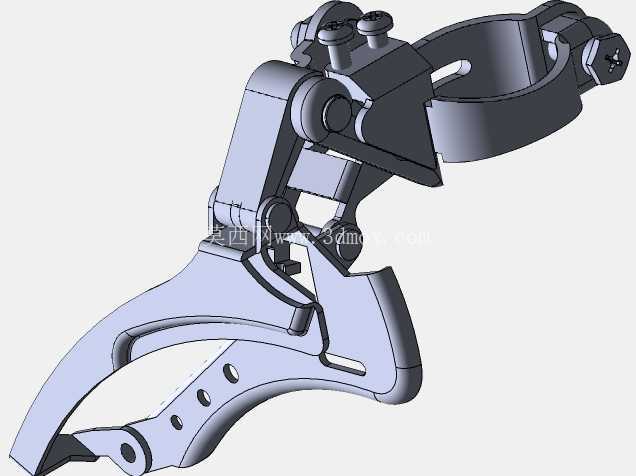

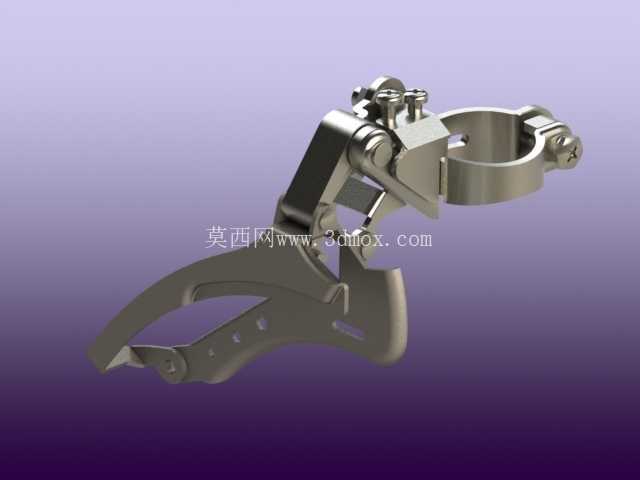

标准自行车前拨链器传动变速结构设计

　　这款前拨链器是自行车变速系统的核心执行部件，主要应用于民用通勤自行车、入门运动自行车的前变速场景，负责在骑行过程中完成牙盘侧链条的档位切换，配合后拨链器实现不同齿比的传动匹配，适配平路巡航、爬坡发力、下坡滑行等不同骑行工况下的动力输出需求。从实际使用场景来看，日常通勤中频繁启停、坡道起伏的路况下，前拨链器的换挡稳定性直接决定骑行的流畅度，避免链条卡顿、掉链等问题影响骑行安全与体验。

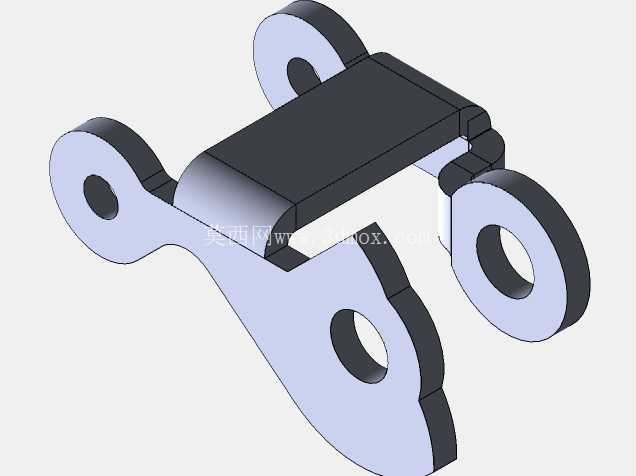

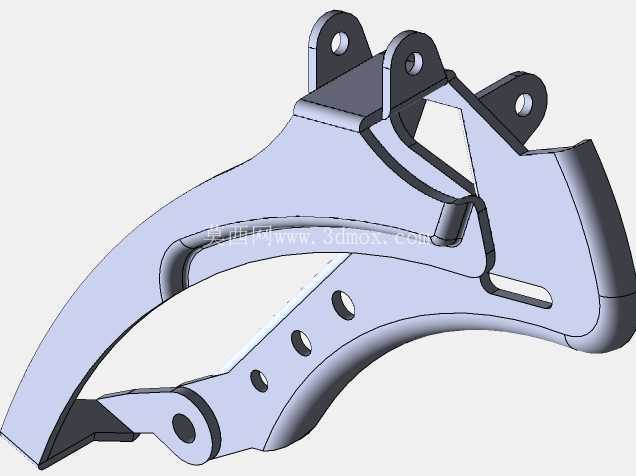

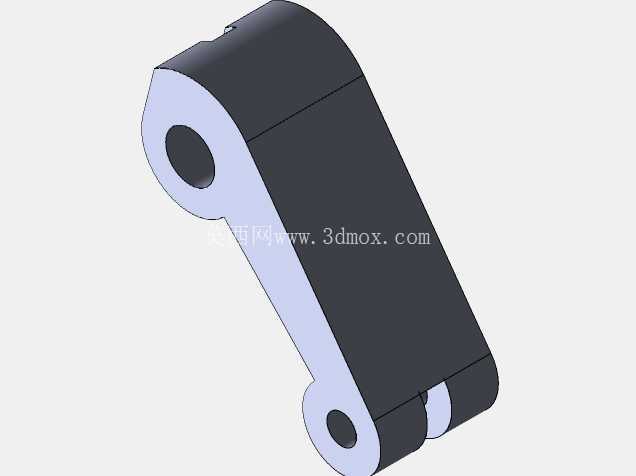

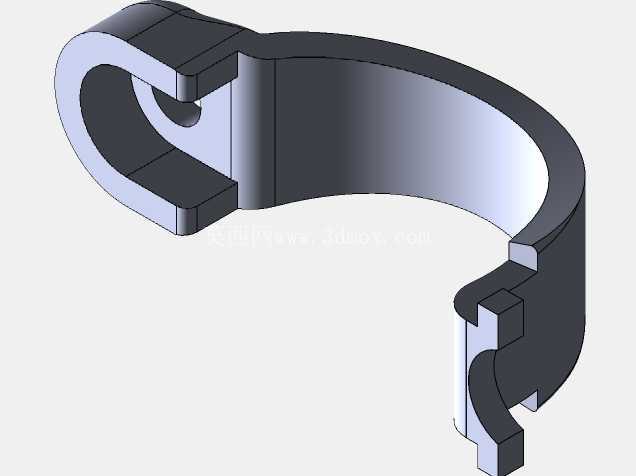

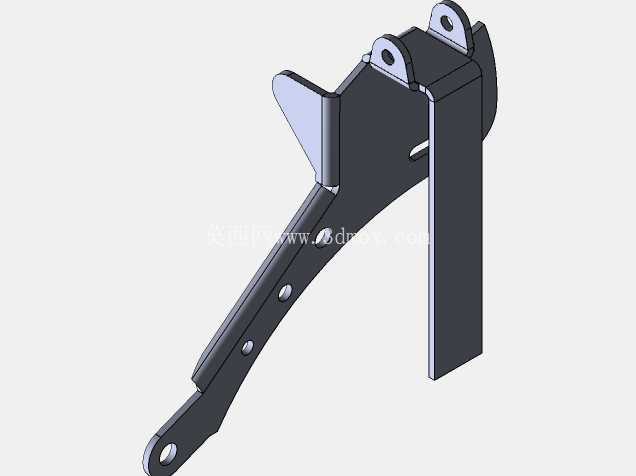

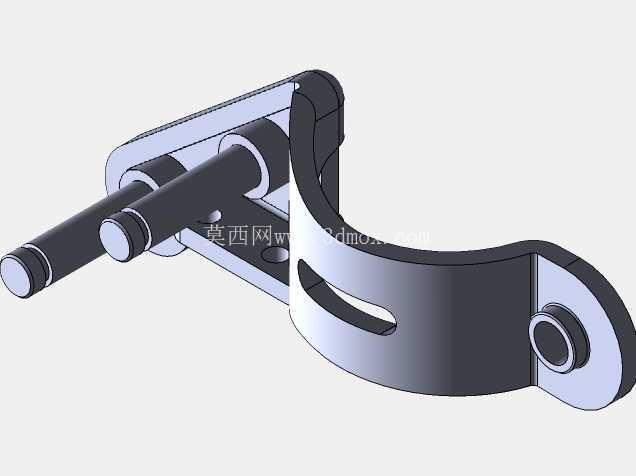

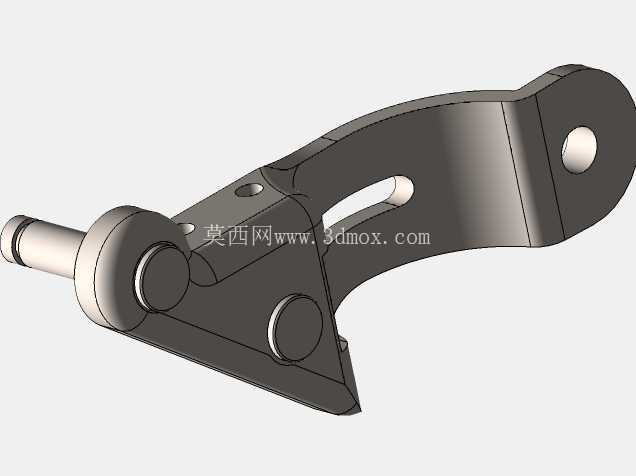

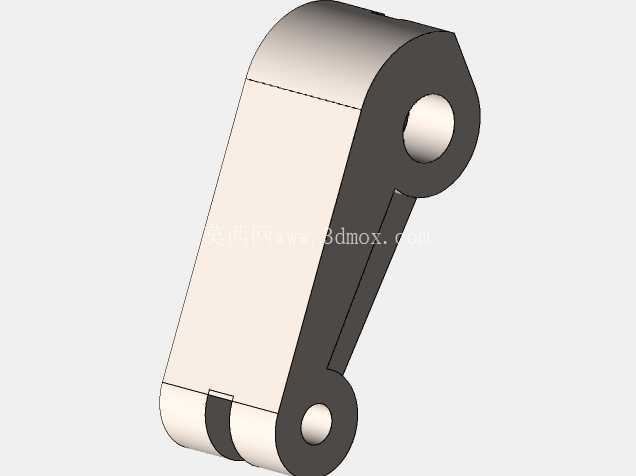

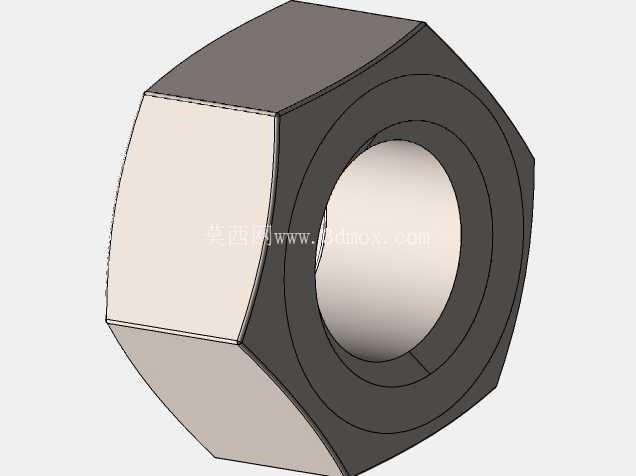

　　从功能特性来看，该结构采用夹环式安装设计，通过抱箍结构固定在自行车车架的座管位置，夹环的开合角度做了适配常规圆管车架的设计，安装时无需对车架做额外改造，锁紧螺栓采用标准内六角接口，适配常规维修工具即可完成安装调试。拨链导板采用双侧限位结构，换挡过程中通过平行四边形连杆机构带动导板横向平移，推动链条在不同齿数的牙盘片之间切换，连杆的铰接点做了间隙补偿设计，长期使用后可通过限位螺丝调整行程，避免换挡超程导致链条卡入牙盘与车架之间的缝隙。导板的轮廓做了倒角修型，边缘做了圆弧过渡，避免换挡过程中剐蹭链条侧面造成异常磨损，同时导板的内侧设置了链条导向槽，在颠簸路况下可以限制链条的横向跳动量，减少非预期的档位跳变。

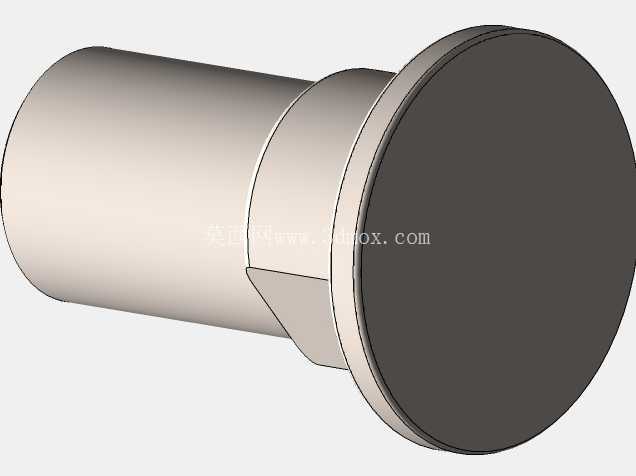

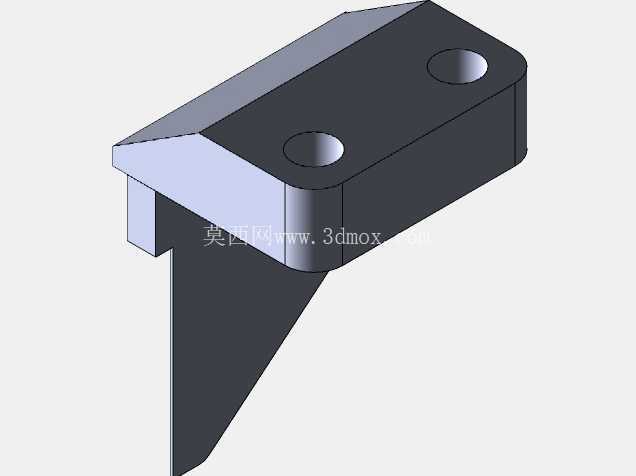

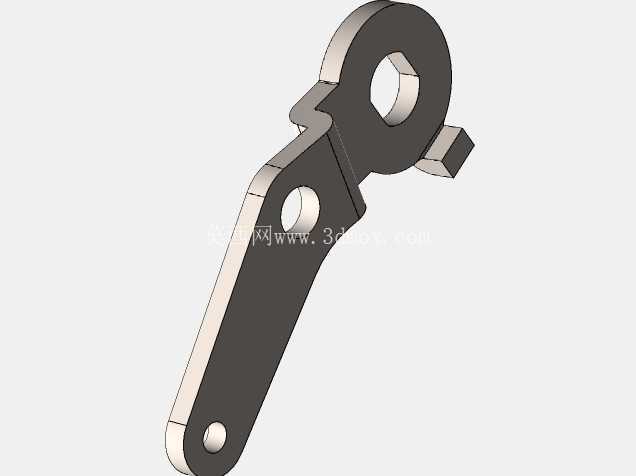

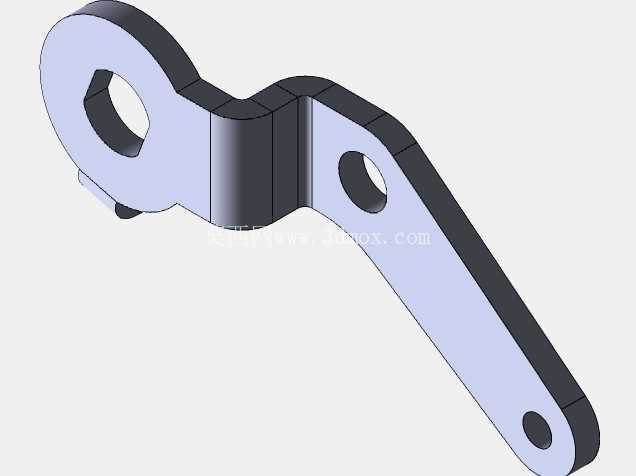

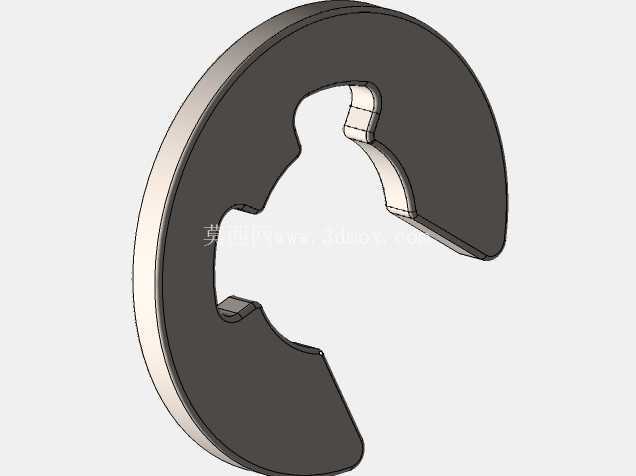

　　设计思路上，这款前拨链器优先考虑了户外使用的可靠性，整体结构没有采用复杂的一体化压铸结构，而是采用冲压钣金件与机加工铰接轴组合的形式，冲压件的壁厚控制在兼顾强度与轻量化的区间，铰接轴采用耐磨钢材制作，配合铆接结构固定，避免长期震动下出现轴销松脱的问题。拉索固定位采用了压线螺丝锁紧结构，适配标准规格的变速拉线，拉线的走线角度做了优化，减少拉线弯折角度带来的换挡阻力，同时在拉索入口处设置了防尘挡边，减少户外骑行时泥沙进入铰接缝隙造成的卡滞。回位弹簧采用内置式布局，藏在连杆结构的铰接位置，避免弹簧外露沾附泥水造成锈蚀失效，弹簧的弹力做了适配调试，既保证换挡后拨板可以快速回位，又不会因为弹力过大导致变速手柄操作阻力过高。

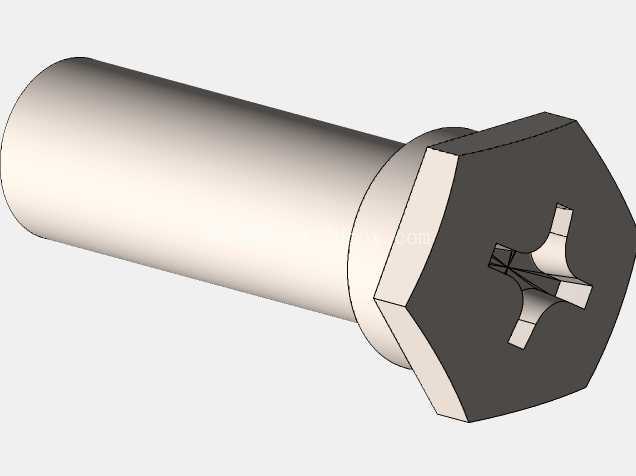

　　从安装边界与尺寸来看，夹环的内径适配市面上主流的28.6mm、31.8mm两种规格的座管，通过夹环内侧的橡胶垫片可以适配更小公差的管径，安装时夹环的固定位置需要匹配牙盘的齿片高度，导板的下沿与最大牙盘齿尖的间隙控制在1-3mm区间，既避免间隙过小剐蹭牙盘，也防止间隙过大导致换挡行程不足无法顺利上链。整体结构的横向宽度控制在合理范围，安装后不会超出车架五通位置的横向边界，避免骑行过程中剐蹭骑行者的裤腿，同时拨链器的整体突出量做了控制，车辆倾倒时不会首先接触地面造成结构变形。高低位限位螺丝分别对应最大牙盘与最小牙盘的行程终点，调试时通过调整螺丝的旋入深度，可以精准限制导板的移动范围，避免链条脱出牙盘的工作区间。张力调整螺丝可以微调连杆的初始张力，适配不同拉伸长度的变速拉线，保证长期使用后拉线出现轻微伸长时，依然可以通过微调螺丝恢复换挡精度，无需重新拆解拉线固定结构。

　　在实际装配调试中，这款前拨链器的导板平行度做了出厂预校准，安装时只需要保证夹环固定后导板平面与牙盘平面保持平行，即可保证换挡过程中导板与链条的接触角度合理，减少换挡时的异响与磨损。所有铰接位置的润滑脂采用耐低温、耐水的类型，在雨天骑行或者低温环境下依然可以保持连杆活动顺畅，不会因为润滑脂凝固或者被水冲刷失效导致换挡卡滞。拨链器的外露金属件表面做了防锈处理，应对日常骑行中的汗水、雨水侵蚀，延长部件的使用寿命，整体结构没有易损的塑料构件，所有受力位置均采用金属材质，应对骑行过程中的颠簸震动与换挡冲击力，避免结构断裂失效。
