iPhone14手机外观结构三维数模

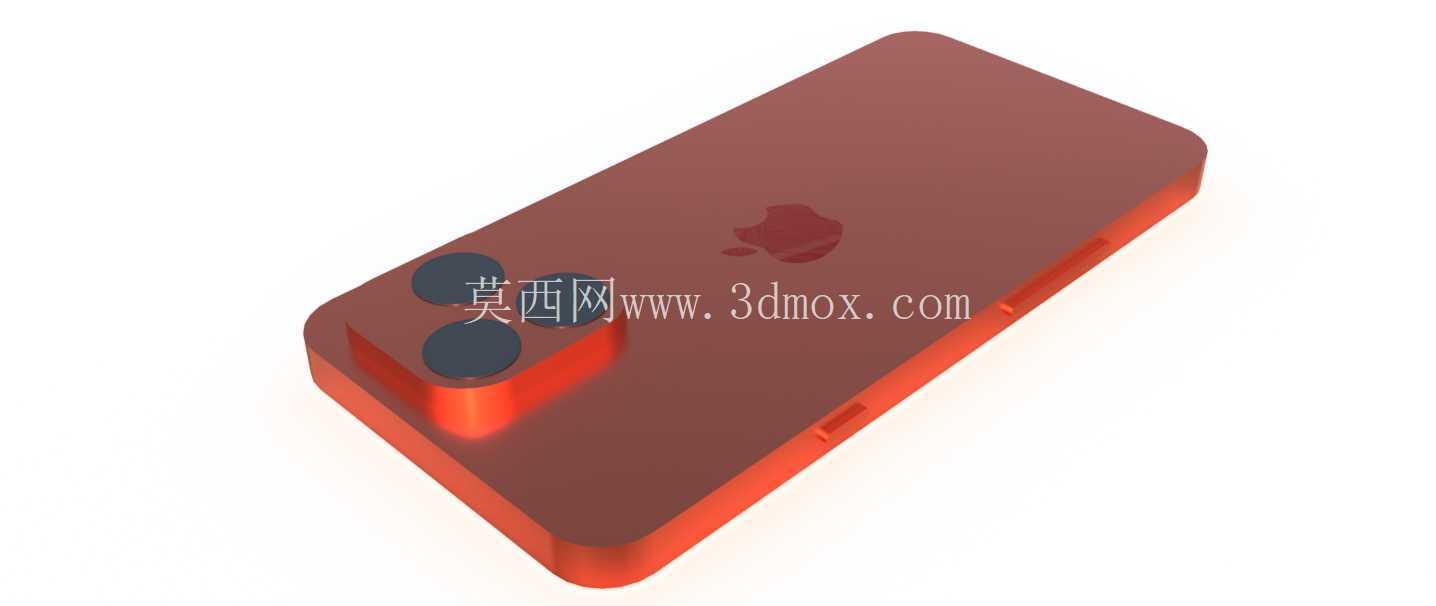

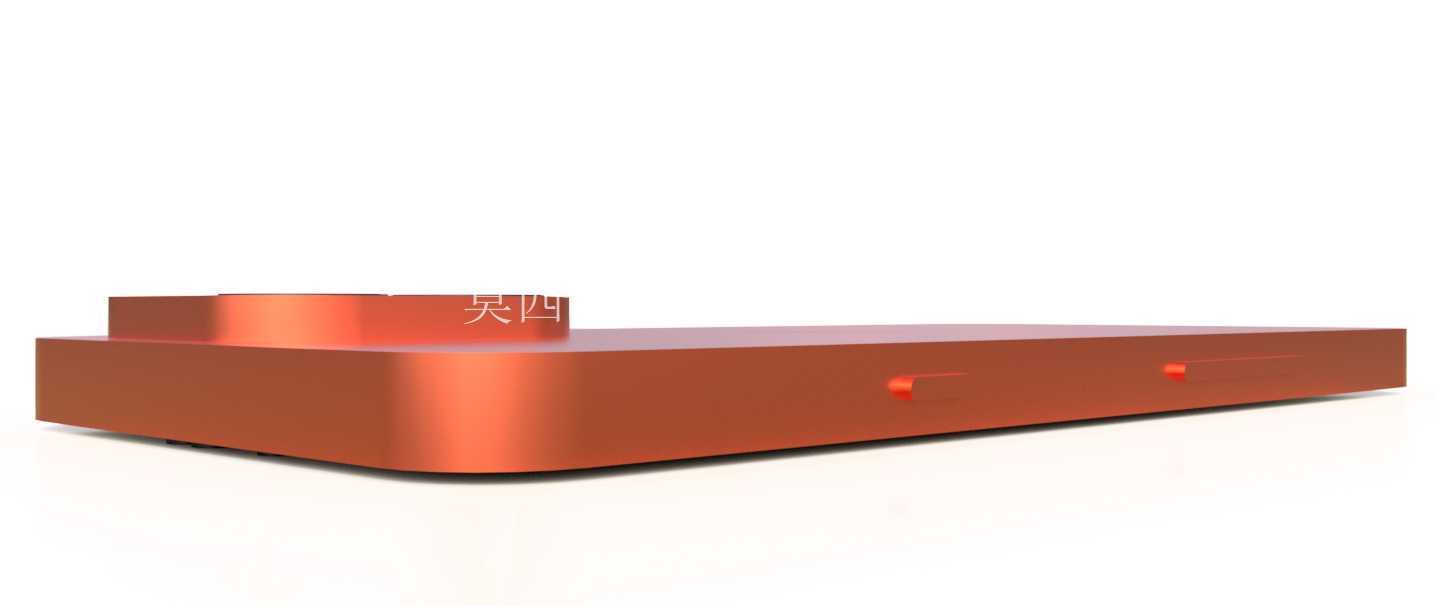

　　机身背部的摄像头模组采用凸起式岛台结构，数模精准还原了模组与机身背板的台阶差、双摄像头的排布位置与开孔轮廓，这部分结构的尺寸精度直接决定了配套镜头保护膜、摄像头区域保护结构的适配性，若台阶尺寸偏差超过0.1mm，就会出现保护膜翘边、保护壳开孔错位的实际问题。机身中框部分做了微弧过渡处理，衔接正面屏幕玻璃与背部背板，数模中保留了中框的厚度尺寸与侧边弧度，这部分结构是手机按键、卡槽等外接部件的安装载体，在做配套结构设计时，可直接提取中框的曲面轮廓作为配合基准，无需反复逆向扫描实物获取边界数据。这款手机外观结构三维数模，完整还原了直板触屏智能手机的整机外部形态与结构边界，可直接用于消费电子领域的配套外设开发、保护套结构适配、展示场景建模等实际工程环节。从结构设计逻辑来看，数模严格遵循消费电子产品的人机工程设计准则，整机采用圆角矩形的一体化壳体形态，四个边角的圆弧曲率经过反复校核，既保证手持握持时的贴合度，避免直角棱边带来的硌手感，也能在跌落场景下通过圆弧曲面分散冲击载荷，降低壳体边角的应力集中风险。

　　从应用场景出发，这类消费电子整机外观数模的使用场景覆盖多个工程环节：在数码配件生产领域，结构工程师可直接基于该数模进行保护壳、钢化膜、磁吸配件、外接镜头等产品的结构设计，通过数模的配合面直接做公差匹配，省去实物测绘的逆向流程，大幅缩短配件产品的开发周期，尤其是针对新机型的配件开发，精准的外观数模可让配件厂商提前完成结构设计，在机型正式上市后快速推出适配产品。在展示与教学场景中，该数模可用于消费电子产品结构设计的教学案例，帮助初学者理解直板智能手机的外观结构逻辑、曲面建模思路，也可用于电商场景的产品展示动画制作、线下门店的展示场景搭建，无需额外搭建基础外观模型。

　　在结构验证环节，该数模可作为基础载体，用于测试外接拓展配件的安装干涉情况，比如外接散热背夹、无线充电模组、车载支架等产品，可直接在数模上模拟装配状态，检查是否存在结构干涉、贴合度不足等问题，提前调整设计参数，减少开模后的试错成本。从建模思路来看，该数模采用实体曲面混合建模方式，机身主体的大曲面通过曲率连续的曲面构建完成，保证曲面光顺度无突兀折角，符合消费电子产品对外观质感的要求；摄像头模组、边角圆弧等细节特征采用独立特征构建，保证细节尺寸的精度，所有特征的参数均可编辑，设计师可根据实际需求调整机身厚度、圆弧曲率、摄像头模组尺寸等参数，衍生出不同版本的外观方案。

　　数模的安装边界尺寸完全匹配量产机型的实际外部尺寸，整机长宽厚的比例严格遵循实物的尺寸比例，所有外部轮廓的形位公差控制在消费电子配件适配的允许范围内，在做配套结构设计时，可直接将数模作为装配基准，预留合理的配合公差即可完成适配设计，无需额外调整轮廓尺寸。值得注意的是，这类外观结构数模在使用时，需要根据实际生产的材料特性预留对应的收缩量与装配间隙，比如做TPU材质的软胶保护壳时，需要基于数模轮廓预留0.15-0.2mm的装配间隙，保证保护壳可以顺利套入机身同时不会出现松动晃动的问题；做硬质PC材质的保护壳时，间隙可适当缩小至0.1-0.15mm，兼顾装配顺畅度与贴合紧密度。在做磁吸配件设计时，可基于机身背部的平面区域确定磁吸模组的安装位置，避开摄像头凸起区域，保证磁吸面与机身背部完全贴合，提升磁吸连接的稳定性。
