灯笼造型电源变压器绝缘壳体结构

　　这款灯笼造型的电源变压器壳体结构，最初的设计切入点是小功率桌面供电场景的外观适配需求——常规方块状变压器在文创类桌面供电、装饰性低压供电回路中，往往和周边陈设的视觉协调性较差，因此在满足电气绝缘、结构防护的核心功能前提下，做了类灯笼的曲面造型优化。从实际应用场景来看，该结构适配10W以内的小功率工频电源变压器，可用于桌面装饰灯供电、小型文创电子设备的电源转换模块，也可嵌入到中式风格的景观照明支路中，作为外露式的电源转换部件使用，不需要额外做装饰遮挡，自身曲面造型就能和周边中式陈设的视觉风格匹配。

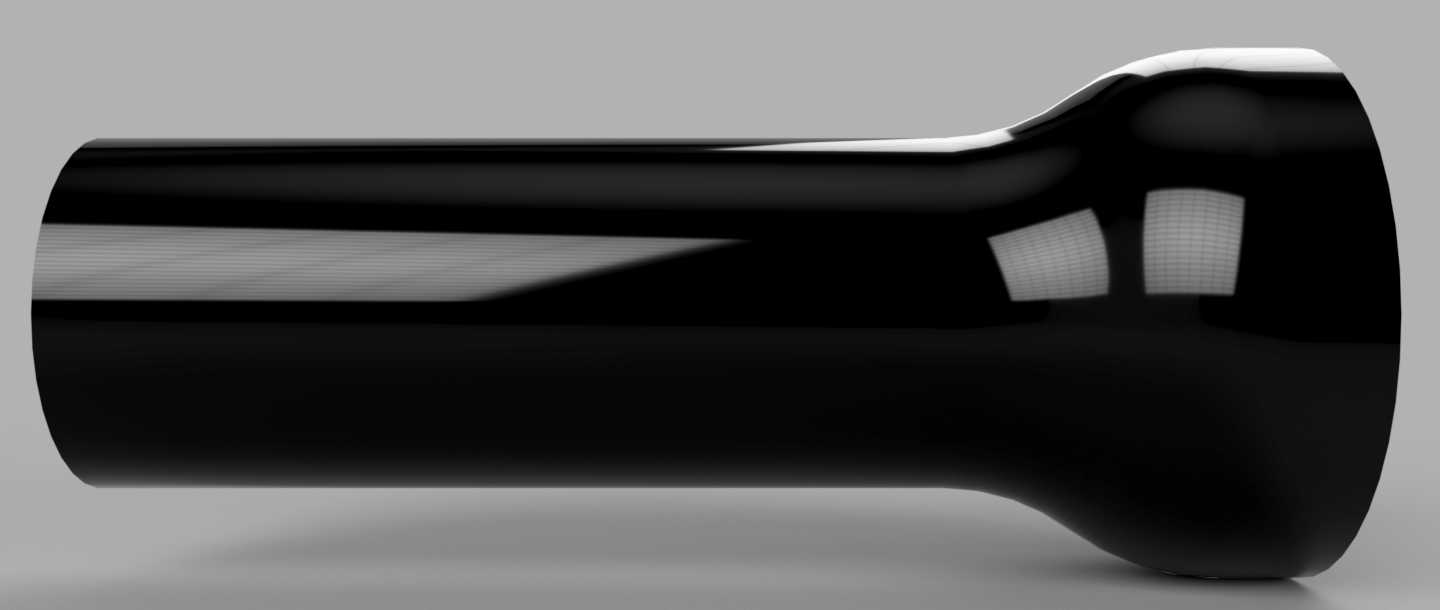

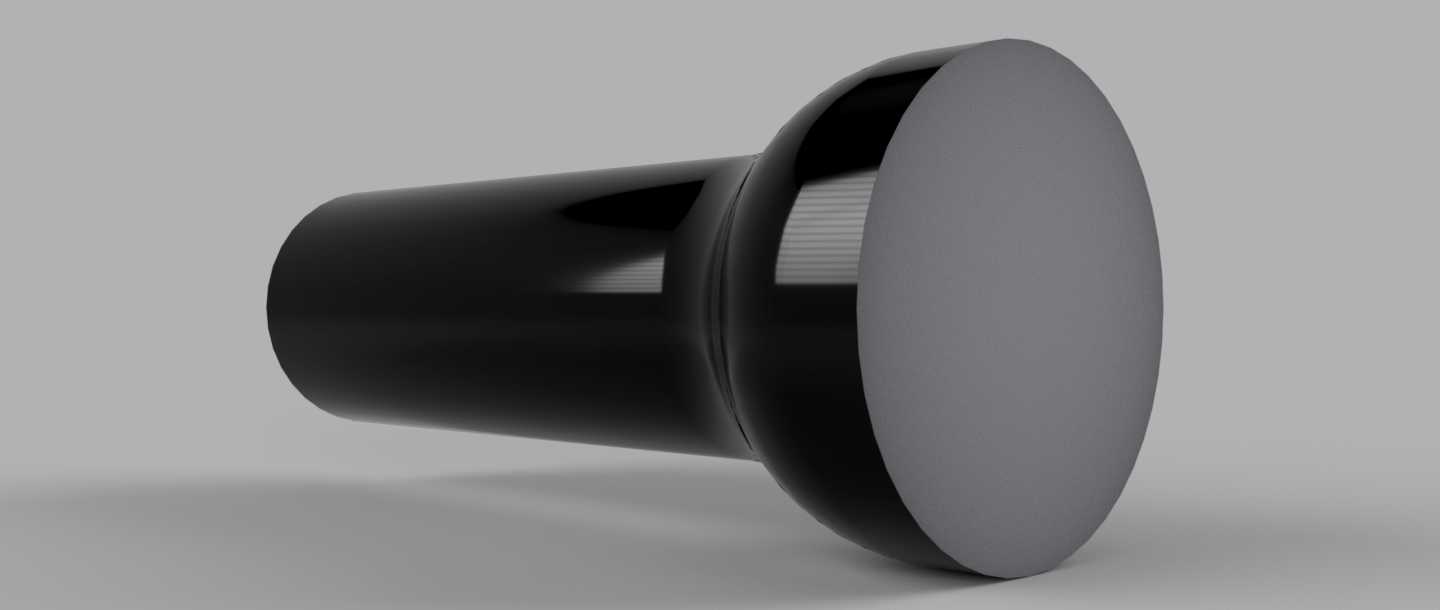

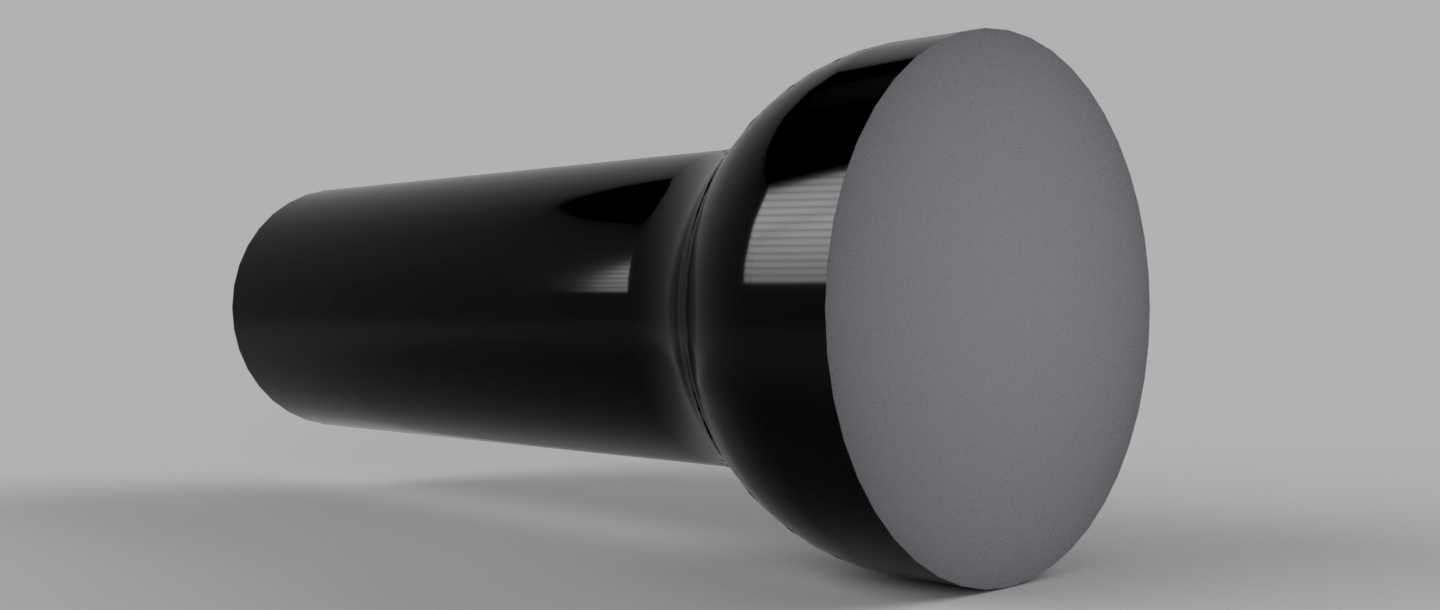

　　从功能特性层面看，壳体采用大端平面作为安装贴合面，安装时大端面直接贴合设备安装基板或者墙面，接触面积足够大，不需要额外做复杂的固定支架，仅需要在大端面预留的两个隐藏式安装孔位拧入紧固件，就能完成整体固定，安装边界清晰，不会和周边的线路、其他电子元件产生干涉。小端的锥面结构是出线端的预留位置，锥面的倾斜角度刚好让低压输出线顺着锥面自然下垂，不会出现线材弯折角度过大导致的线芯疲劳断裂问题，同时锥面和大端之间的过渡圆弧做了R3的圆角处理，既避免了锐边在安装过程中划伤操作人员，也能减少壳体注塑成型时的应力集中问题，提升壳体的抗冲击性能。

　　设计思路上，没有为了造型牺牲电气安全距离，壳体内部的腔体尺寸完全按照常规小功率变压器的绕线组、矽钢片叠厚尺寸预留，内壁和绕组之间预留了1.5mm的安全间隙，满足低压电器的绝缘防护要求，壳体壁厚均匀控制在2mm，既保证了足够的结构强度，在日常使用中不会因为轻微磕碰出现壳体开裂，也不会因为壁厚过大导致材料浪费、整体重量超标。外形尺寸方面，大端直径为42mm，整体轴向长度为58mm，小端直径为26mm，安装时需要在基板上预留直径45mm的圆形安装区域，安装后突出安装面的高度为58mm，不会占用过多的桌面或者墙面空间，周边3mm范围内不要布置高度超过10mm的其他元件，避免和壳体的锥面部分产生装配干涉。实际选型使用时，需要注意该壳体仅适配自然冷却的小功率变压器，因为曲面外壳虽然做了哑光处理，但没有预留专门的散热格栅，因此不能用于功率超过15W的变压器场景，避免长时间工作时内部积热导致绝缘性能下降。壳体的分模面设置在大端和锥面的过渡圆弧位置，分模线隐藏在圆弧的最大直径处，日常使用时不会看到明显的合模痕迹，兼顾了外观的整洁度和注塑生产的便利性，不需要做复杂的侧面抽芯结构，普通的两板模就能完成注塑生产，能有效降低零部件的加工成本。

　　内部腔体的定位筋做了均匀的四点分布，刚好卡住变压器矽钢片的四个角，不需要额外打胶就能完成内部铁芯的固定，装配时只需要将绕好的绕组连同铁芯顺着腔体推入，就能靠定位筋完成预固定，后续打胶或者做绝缘灌封时都不会出现铁芯偏移的问题，能有效提升装配环节的作业效率。出线口的位置做了内凹的线卡结构，电源线穿出后可以靠线卡的抱紧力防止线材被外力拉扯导致的接线端松脱，拉力测试能满足15N的纵向拉力不松脱的要求，符合小型电源适配器的结构安全标准。
