曲柄滑块传动机构结构设计方案

这套曲柄传动结构，核心是通过曲柄盘与垂直连杆的配合，实现圆周回转运动到直线往复运动的转换，是机械传动领域应用极广的基础运动转换单元。从实际应用场景来看，这类结构常出现在小型冲压设备的进给端、往复式喷涂设备的摆臂驱动、教学演示用运动原理教具，甚至部分小型空压机的活塞驱动端，只要涉及连续回转输入转化为定行程直线输出的工况，都能见到这类结构的变体。

从功能特性上看，这套结构的曲柄盘采用整圆盘式设计，相比偏心轴式曲柄，整圆盘的回转惯量更均匀，高速运转时的动平衡表现更好，能有效降低连杆铰接点的交变冲击载荷。连杆与曲柄盘的铰接点设置在盘体非中心位置，铰接点到曲柄盘回转中心的距离直接决定了输出端的直线行程，这个偏心距的取值需要匹配后端负载的行程需求，同时要兼顾连杆的摆角范围——摆角过大会导致铰接点的侧向分力激增，加速铰接销轴的磨损，也会提升导向段的卡滞风险。

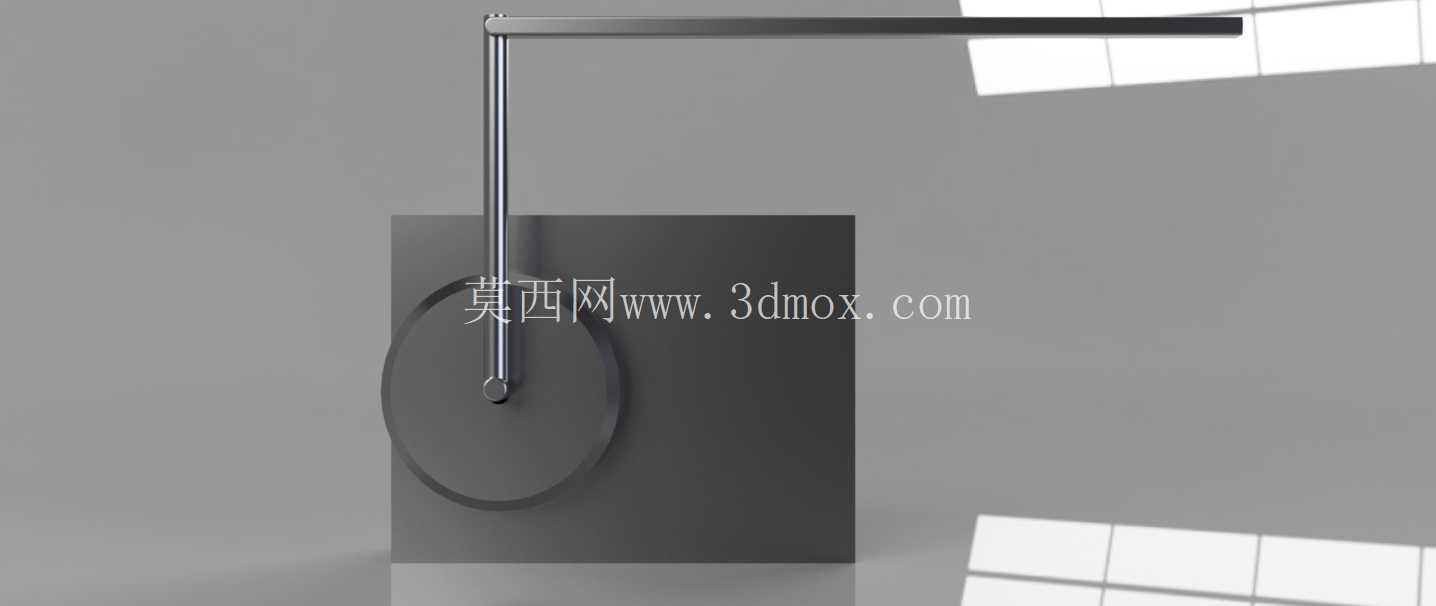

设计思路上，这套结构没有采用复杂的多连杆变体，而是用最基础的曲柄-直连滑块（图中未完全展示滑块导向段，仅呈现了曲柄与垂直连杆部分）结构，核心是优先保证运动传递的可靠性，减少冗余铰接点带来的累计间隙。曲柄盘的安装基准面为后方的立式安装板，板体同时承担了曲柄回转支撑、连杆运动避让的作用，安装板上预留的曲柄轴安装孔位需要保证与盘面的垂直度，否则运转时会出现曲柄盘端面跳动，直接导致连杆运动轨迹偏移，出现别劲、卡顿的问题。

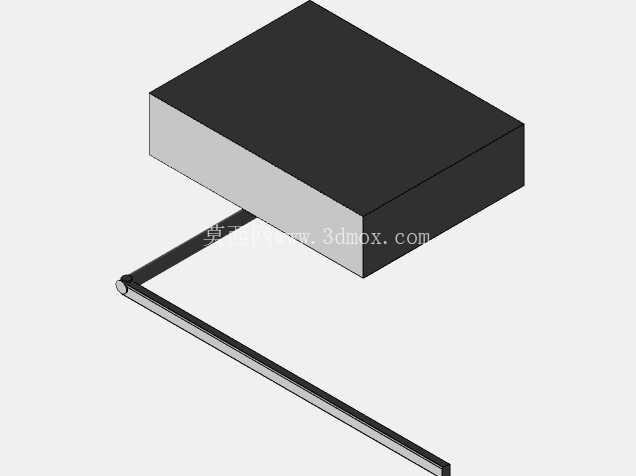

从安装边界来看，曲柄盘的外径决定了整个机构的宽度方向安装空间，连杆的长度需要匹配偏心距做计算：当偏心距固定时，连杆长度越长，运动过程中连杆的摆角越小，输出端的侧向力越小，但整体机构的高度方向尺寸会随之增加，需要根据实际安装空间做权衡。图中展示的结构里，连杆上端连接的水平悬臂为输出端，悬臂的导向需要设置直线轴承或者滑动导套，保证往复运动的直线度，避免悬臂受侧向力出现弯曲变形。

实际工程应用中，这类基础曲柄结构的铰接点需要做耐磨处理，通常会在铰接位置镶嵌铜套或者加装滚针轴承，配合定期的润滑维护，能大幅提升结构的使用寿命。另外，曲柄盘的动平衡校准是不可忽略的环节，尤其是在转速超过120rpm的工况下，未做动平衡的曲柄盘会产生明显的周期性振动，不仅会产生噪音，还会导致安装板的固定螺栓出现松动，长期运转甚至会引发结构疲劳失效。

这套结构的运动特性是输出端的往复运动为简谐运动规律，在行程端点位置速度为零，加速度最大，在行程中点位置速度最大，加速度为零，这个运动特性决定了它更适合对运动端点冲击不敏感的工况，如果需要降低端点冲击，可以在输出端加装缓冲结构，或者调整曲柄的偏心距与连杆长度的比值，优化运动曲线。在做三维建模时，需要重点验证曲柄整周回转时连杆与安装板、悬臂导向件之间的运动间隙，避免出现运动干涉，尤其是在曲柄运转到下止点位置时，要保证连杆与安装板之间留有足够的安全间隙，防止运转过程中出现剐蹭。
