紧凑型ITX迷你台式电脑机箱结构设计

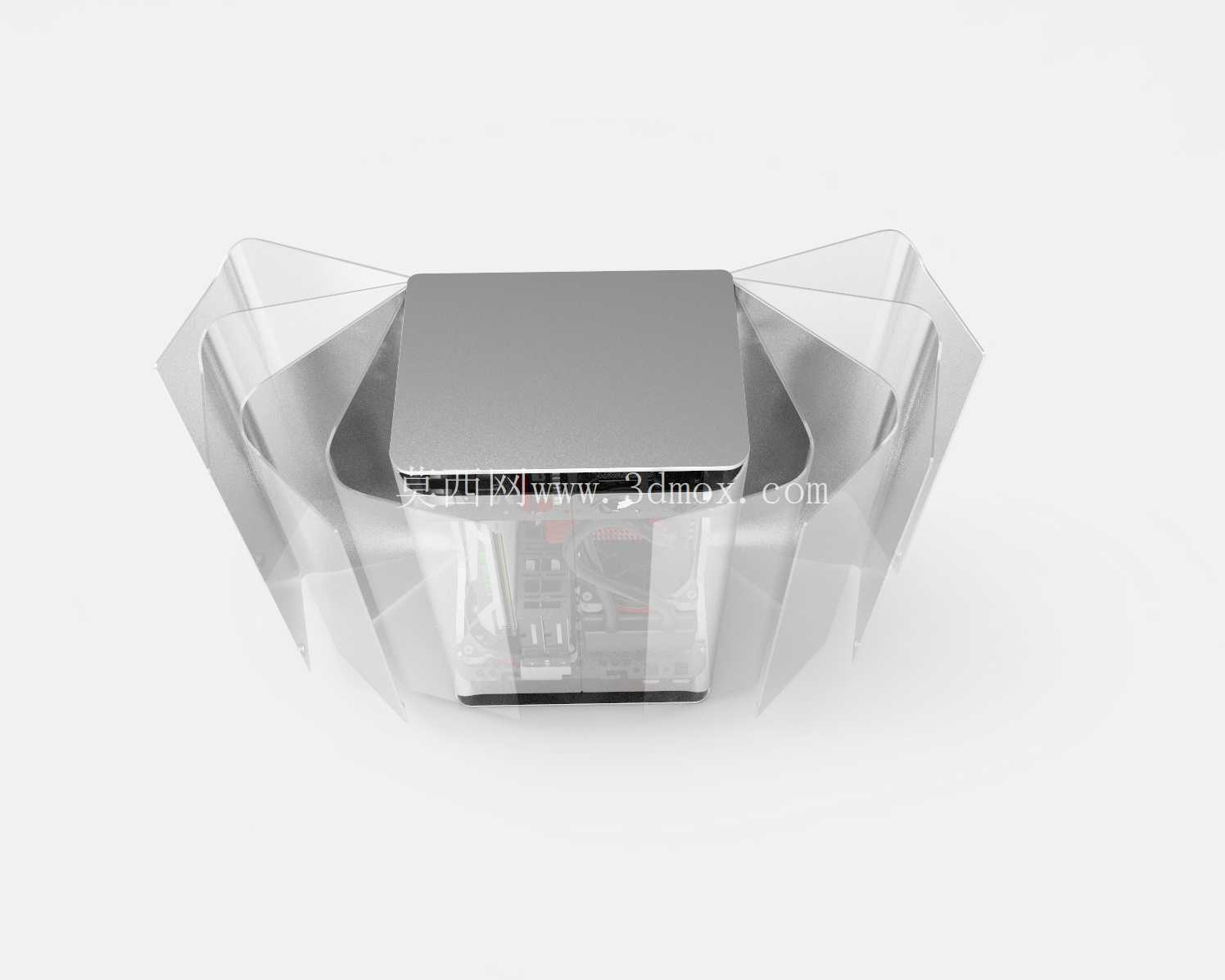

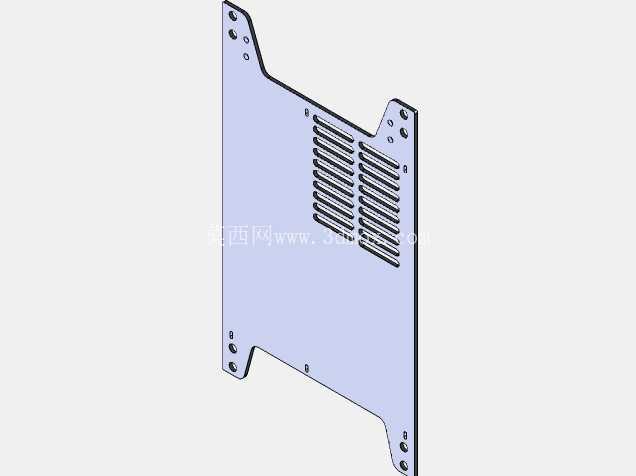

　　这款紧凑型ITX机箱的结构设计，核心围绕小体积装机场景的空间利用率展开，适配桌面有限摆放空间、便携移动装机、客厅迷你主机搭建这类对主机尺寸有严格限制的使用需求，区别于常规ATX机箱的大空间冗余设计，每一处结构边界都经过反复校核，避免硬件干涉的同时尽可能压缩整体外形尺寸。从结构布局来看，机箱采用双侧板快拆的开合形式，内部安装空间严格遵循ITX主板的安装孔位标准划定，主板安装位的固定螺柱位置完全匹配170mm×170mm规格的mini-itx主板安装基准，预留的CPU散热器安装高度边界经过测算，能够兼容主流下压式风冷散热器的安装尺寸，不会出现散热器顶到侧板的干涉问题；显卡安装位的长度边界做了针对性限制，适配短尺寸ITX专用独立显卡，同时在显卡对应的侧板位置预留了通风间隙，保证硬件运行时的散热风道通畅。

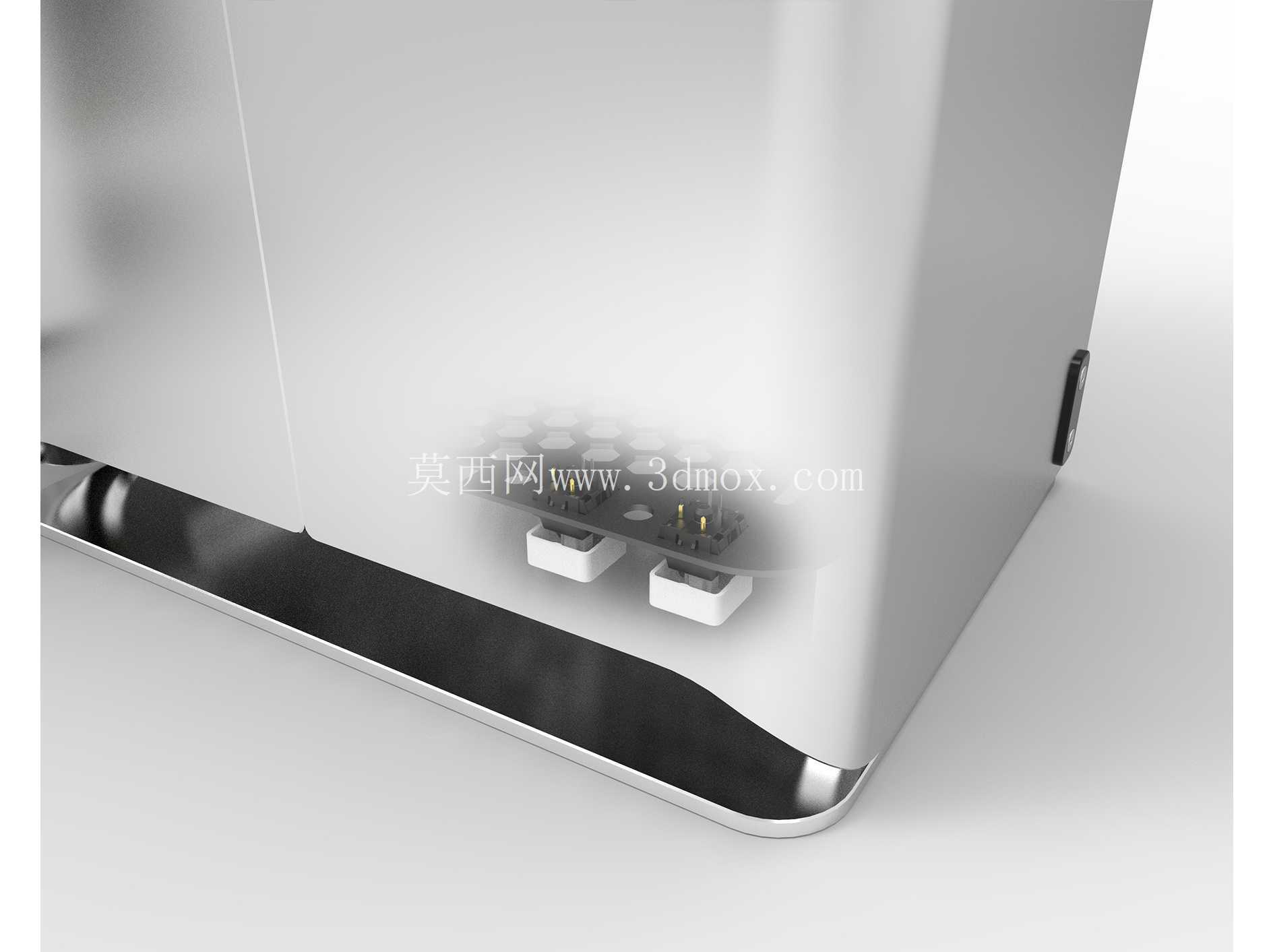

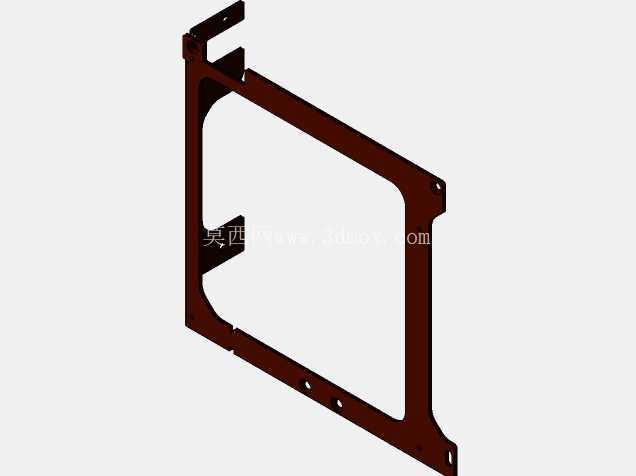

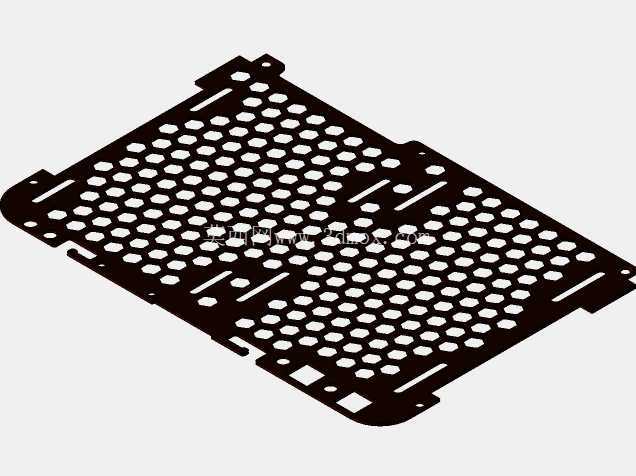

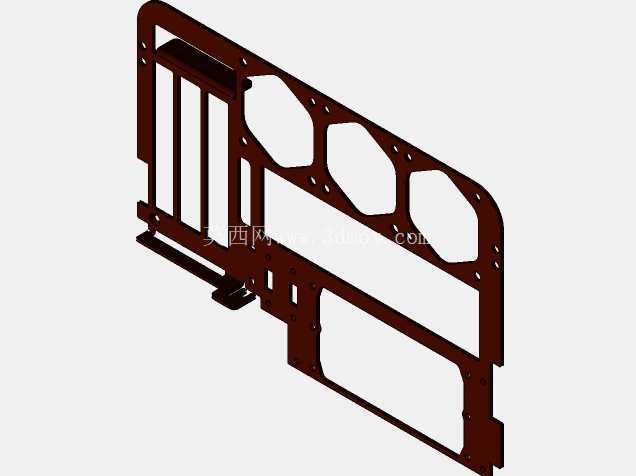

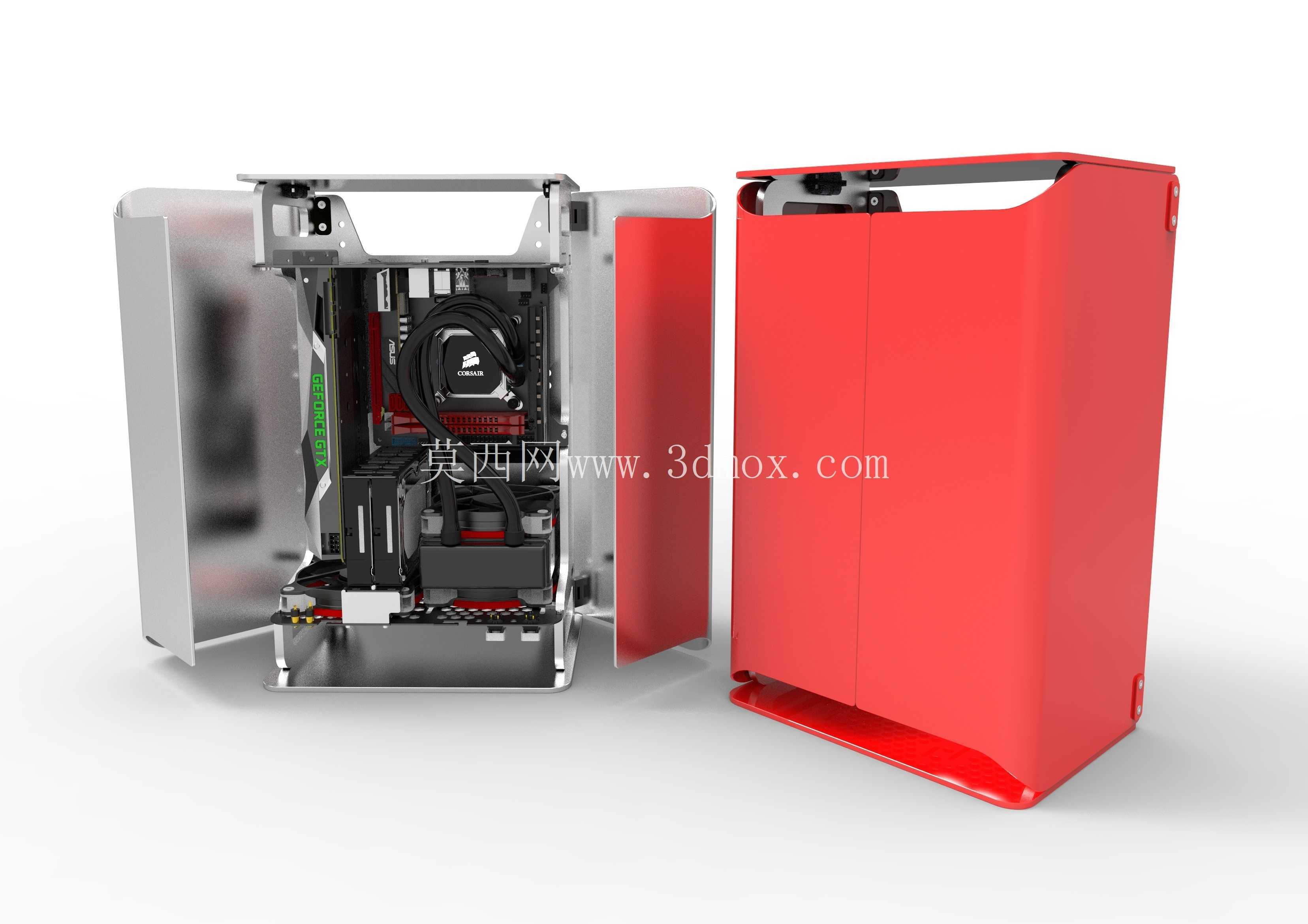

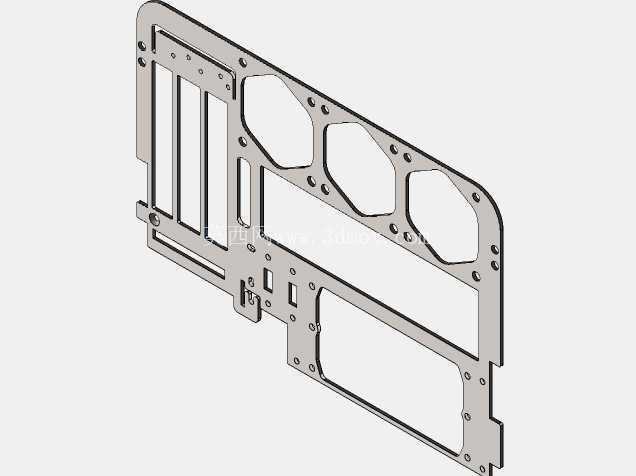

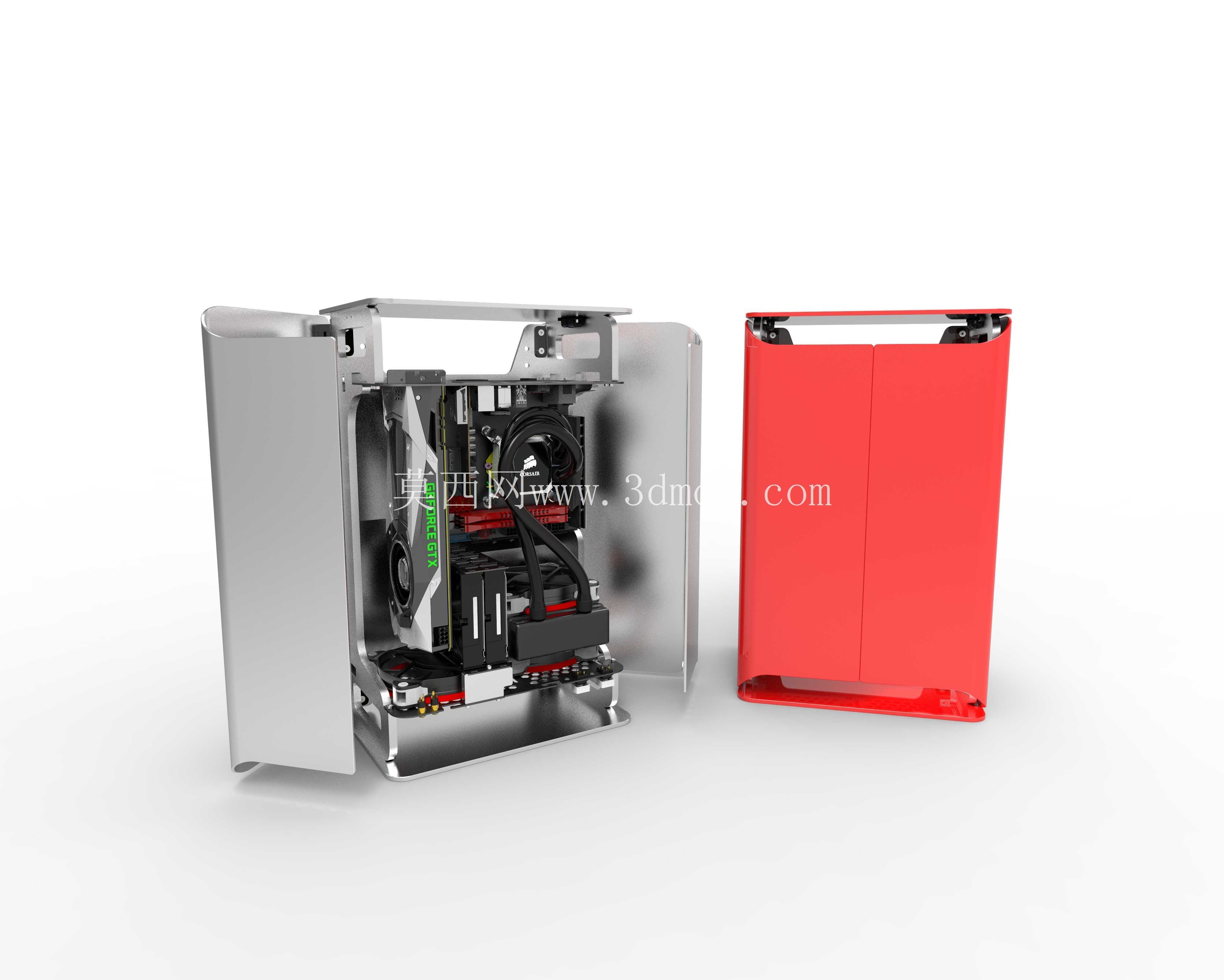

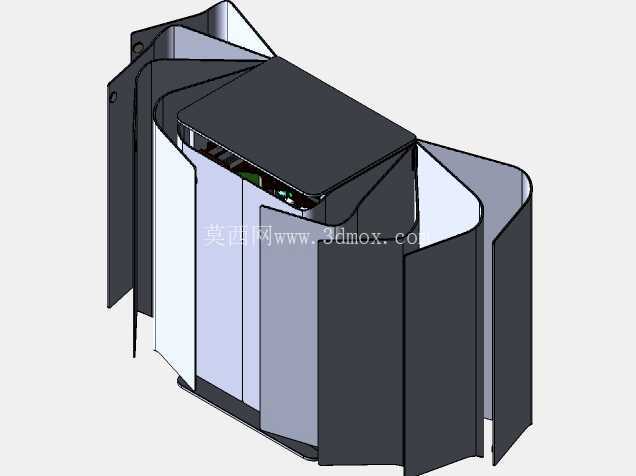

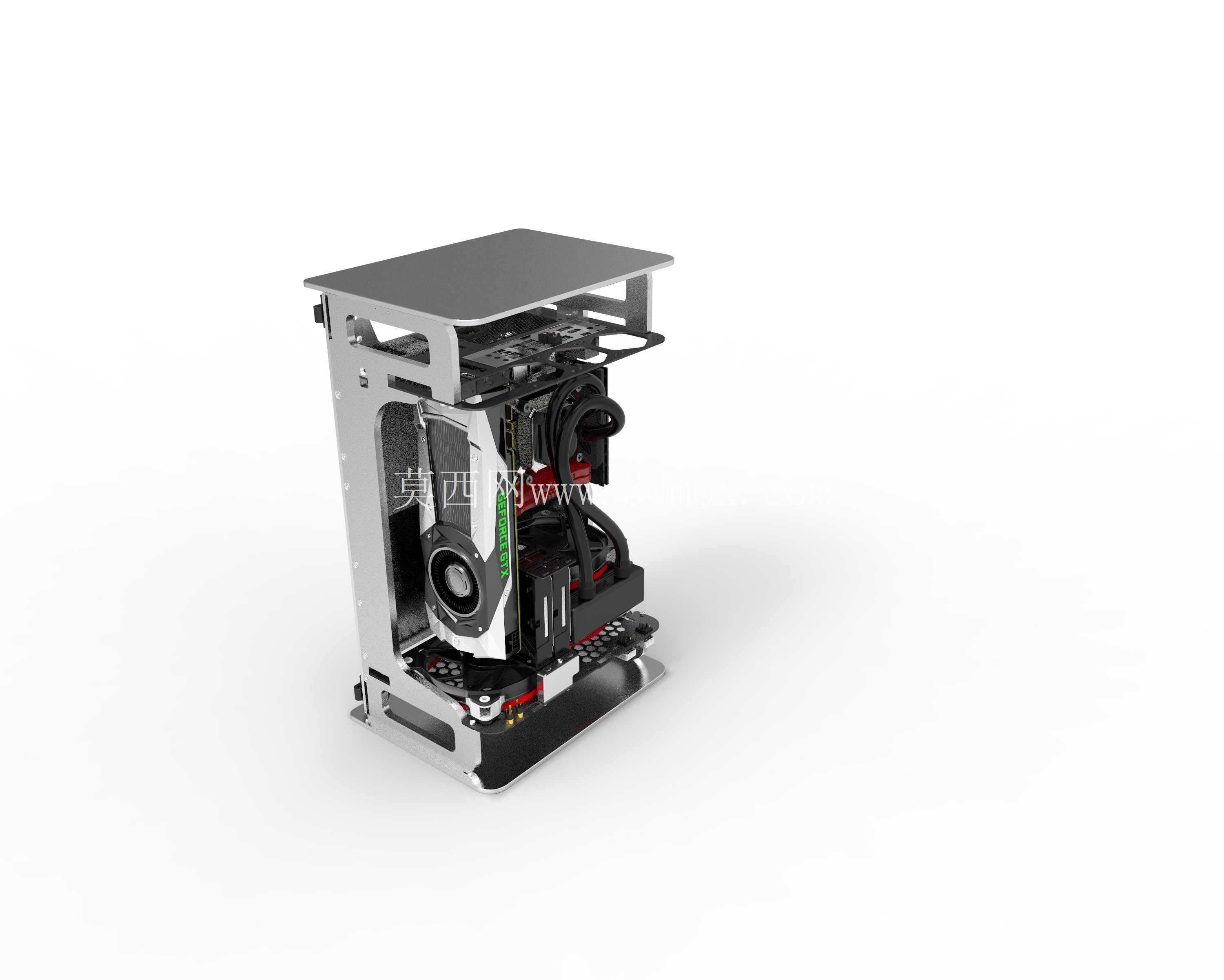

　　电源安装位采用侧置布局，适配SFX规格的小尺寸电源，电源接口位置与机箱后部的出线开孔精准对齐，避免电源线材弯折角度过大影响插接可靠性，走线空间在主板托盘与侧板之间预留了合理宽度，能够容纳主板供电线、硬盘数据线、显卡供电线的常规走线需求，不会因为空间过于局促导致线材挤压硬件、影响散热风流。机箱的外壳采用分体式包覆结构，红色外罩为整体冲压成型的壳体，边缘做了卷边处理，既提升壳体的结构刚性，避免薄板材受力变形，也能消除锐边防止装机时划伤手部；内部的金属框架为主要承力结构，主板、电源、存储设备的固定位都直接设置在框架上，框架底部设置了一体式的支撑底座，抬高机箱本体与桌面的间隙，底部预留进风缝隙，配合内部硬件风扇形成从下到上的散热风道，带走硬件运行产生的热量。

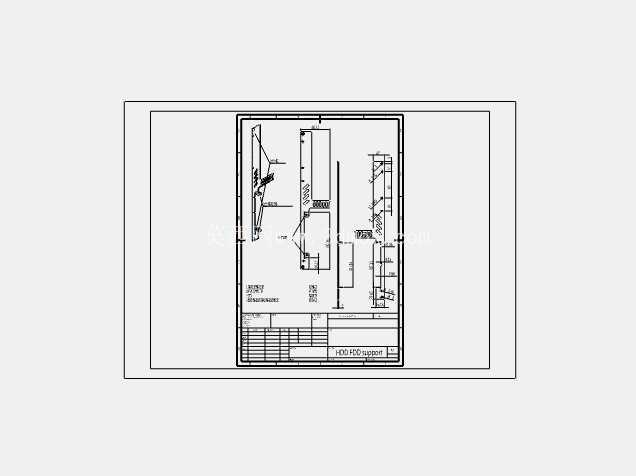

　　存储扩展位的设计兼顾了小体积下的扩展需求，框架上预留了2.5英寸固态硬盘的安装位，能够满足常规系统盘加存储盘的安装需求，安装位的固定孔位采用标准硬盘安装孔距，不需要额外的转接支架就能直接固定硬盘，硬盘位与主板SATA接口的距离经过测算，常规长度的SATA数据线就能够完成连接，不需要定制特殊长度的线材。前面板区域没有设置多余的扩展接口，仅保留了必要的开机按键与指示灯位置，简化前面板结构的同时，也让机箱整体外观更加简洁一体化，适合放置在桌面、电视柜等位置作为外观件存在，不会因为过多的接口破坏整体视觉效果。

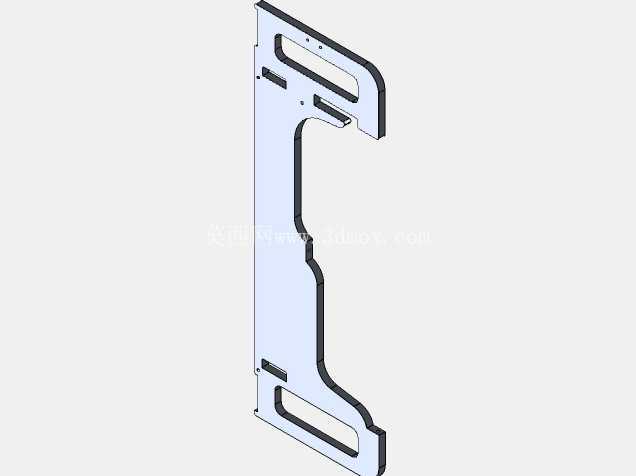

　　侧板的开合结构采用简单的卡扣加定位销形式，不需要额外工具就能完成侧板的拆卸与安装，方便日常的硬件维护与清灰操作，卡扣的卡合力度经过调试，既不会因为卡合过松导致侧板自行脱落，也不会因为卡合过紧导致拆卸困难。在安装边界的校核上，所有硬件安装位的周边都预留了安全间隙，比如主板电容高度、内存插槽的安装高度、电源接口的插接空间都做了模拟验证，确保所有标准ITX规格的合规硬件都能顺利装入，不会出现某一款硬件因为尺寸公差导致无法安装的问题；机箱后部的IO开孔完全对齐ITX主板的后置IO挡板位置，开孔边缘做了钝化处理，安装IO挡板时不会出现割手或者挡板无法卡入的问题，PCIe插槽的开孔位置也与显卡安装位精准对齐，显卡挡片能够通过标准螺丝固定在机箱框架上，保证显卡安装的稳定性。整体结构没有采用复杂的异形结构，所有钣金件都采用常规冲压工艺就能加工成型，不需要特殊的模具或者复杂的折弯工序，加工难度低，结构强度能够满足硬件承重需求，装满硬件后整体框架不会出现明显的形变，搬运过程中也不会因为结构刚性不足导致硬件移位、接触不良的问题。
