标准薄型PCIe扩展卡挡板结构设计

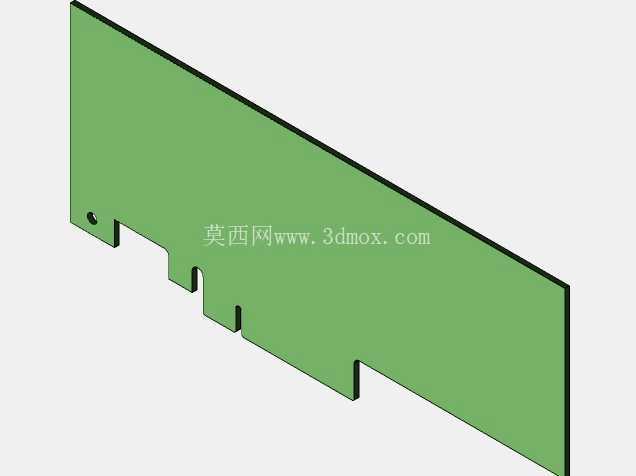

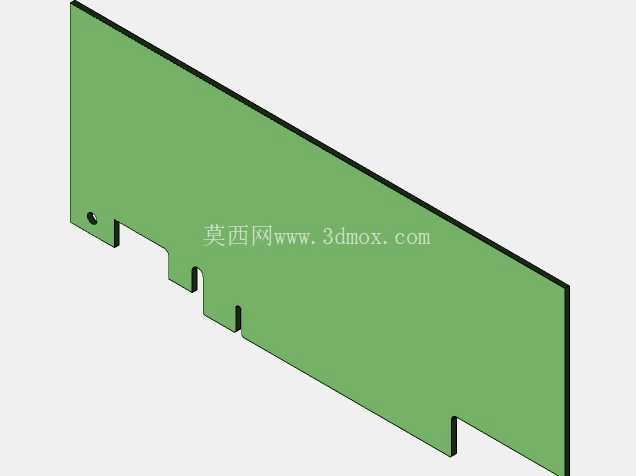

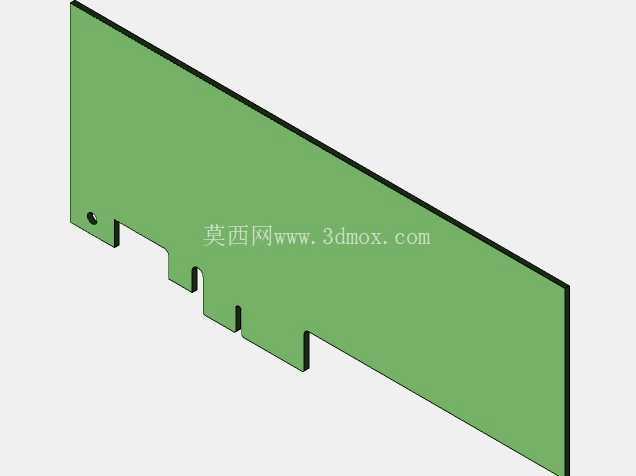

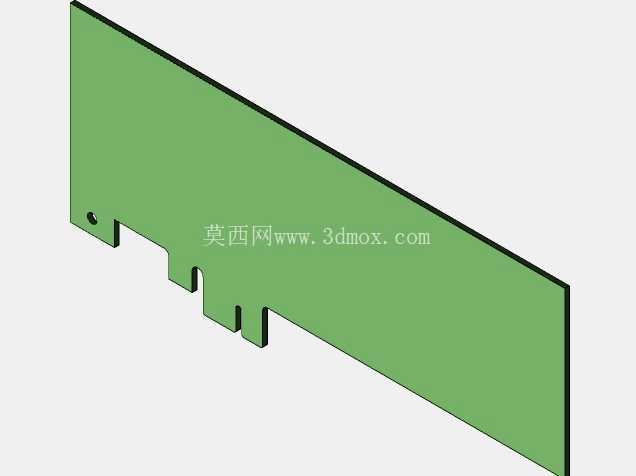

　　在台式计算机、工业工控机、服务器等设备的板卡扩展场景中，PCIe扩展卡的机箱挡板是容易被忽略但直接影响设备装配合规性、电磁屏蔽效果、机箱密闭性的关键结构件，不少结构工程师在做定制化PCIe板卡设计时，往往只关注PCB本身的布线与元器件布局，忽略挡板的尺寸匹配，最终出现板卡装不上、挡板与机箱槽位错位、固定孔对位偏差的问题，直接延误项目打样进度。这款PCIe卡模板的设计，完全遵循PCI EXPRESS卡机电规范2.0版本的尺寸要求，覆盖标准高度与薄型高度两类PCI Express附加卡的挡板适配需求，能够为PCB设计阶段提供精准的结构参考边界，从设计源头规避装配适配问题。

　　从实际工程应用来看，不管是消费级台式机的显卡、采集卡扩展，还是工业场景下工控机的运动控制卡、数据采集卡、通讯扩展卡安装，或是服务器设备中的网卡、RAID卡、加速卡装配，挡板都承担着多重作用：一是实现板卡在机箱槽位的精准定位，通过挡板上的定位凸台与机箱PCI槽位的卡口配合，保证板卡金手指与主板PCIe插槽的插入深度符合规范，避免出现金手指接触不良、插接过深损坏插槽或插接过浅信号不稳定的问题；二是实现机箱内部的电磁屏蔽，挡板与机箱金属框架贴合后，能够封闭槽位空隙，减少板卡工作时的电磁辐射外泄，同时阻挡外部电磁干扰进入机箱内部影响板卡工作稳定性；三是实现板卡的机械固定，挡板端部的固定孔可以与机箱的固定螺柱配合，将板卡牢牢锁定在机箱上，避免设备运输、震动过程中板卡出现松动移位。在设计思路上，这款模板首先严格对齐规范中的安装边界尺寸：挡板的整体长度对应标准全高PCIe卡与半高薄型卡的槽位覆盖范围，边缘的缺口位置完全匹配机箱PCI槽位的隔断凸筋尺寸，确保安装时能够顺利卡入槽位，不会出现干涉；板体上的两个固定孔分别对应机箱端的固定螺柱位置与板卡端的铆接孔位置，孔位公差控制在0.1mm以内，保证装配时螺丝能够顺利穿入，不会出现孔位错位无法锁附的问题。

　　挡板的板厚采用行业通用的0.8mm冷轧钢板厚度基准，模板中预留了板厚的实体参考，设计师在做定制化挡板设计时，可以直接在这个模板基础上修改接口开孔——比如需要引出HDMI接口、USB接口、RJ45接口、SFP接口时，直接在挡板对应位置按照接口的安装尺寸开孔即可，不需要再重新核对挡板的整体安装边界，大幅减少重复核对规范的工作量。不少新手设计师在做PCIe板卡设计时，容易出现挡板金手指端的缺口位置偏差，导致板卡插入时挡板被机箱槽位挡住无法到位，或是挡板上端的固定孔与机箱螺柱偏差超过1mm，螺丝无法锁入，这款模板将这些容易出错的安装边界都做了精准的实体还原，包括挡板与PCB板连接的折弯边尺寸、折弯角度，都按照规范要求做了90度折弯的参考，折弯边的宽度刚好匹配PCB板端部的安装孔位，保证挡板与PCB铆接后不会出现歪斜。

　　另外针对薄型半高PCIe卡的应用场景，模板也对应了短挡板的尺寸边界，适合小机箱、1U/2U服务器这类空间受限的设备使用，设计师不需要再单独查找半高挡板的尺寸规范，直接调用模板就能快速完成适配。从结构强度角度来看，模板的外形轮廓避开了容易产生应力集中的尖角设计，所有边角都做了微小的倒角处理，既避免安装时划伤操作人员，也能减少挡板受外力时出现变形的概率；挡板表面的平整度参考值控制在0.2mm以内，保证安装后与机箱框架紧密贴合，不会出现缝隙过大影响屏蔽效果的问题。在实际建模过程中，设计师可以基于这个模板快速衍生出不同接口配置的挡板模型，不管是做工业控制类的扩展卡，还是消费级的功能扩展卡，都能在这个基准模板上调整，不需要从零开始绘制轮廓、核对规范尺寸，有效提升结构设计效率，减少因尺寸不匹配导致的打样返工问题。
