可调宽度塑料CPU托盘三维结构设计

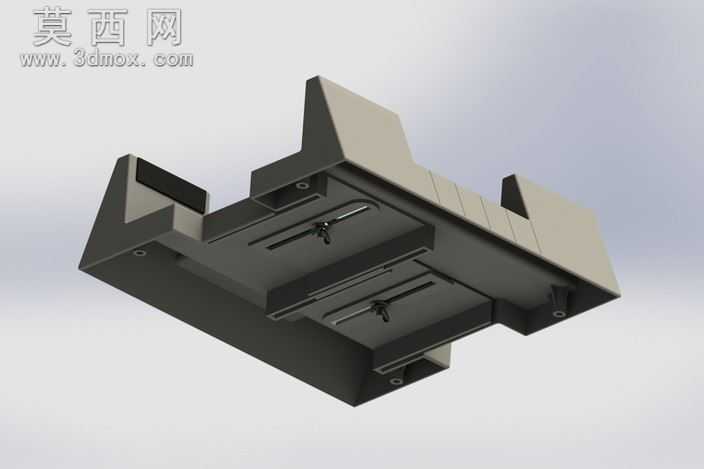

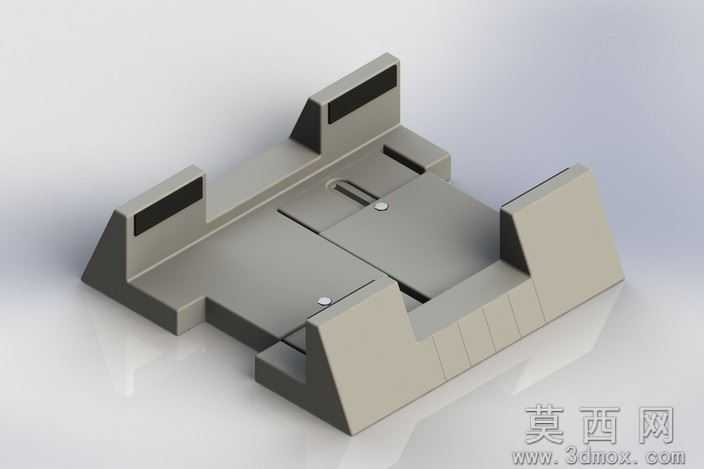

本作品为采用SolidWorks完成全参数化建模的可调式塑料CPU托盘结构，建模过程全程遵循注塑件设计规范，对所有棱边做了均匀的圆角过渡处理，避免注塑成型过程中出现应力集中、填充不足的工艺缺陷，同时也能提升使用过程中的握持与接触安全性。整体模型采用对称式布局设计，主体为一体化注塑成型的托盘基座，基座两侧设置有向上延伸的L型挡边结构，挡边内侧预留有均匀分布的防滑卡槽，能够对放置在托盘上的CPU部件形成侧向限位，避免部件在托盘上发生横向滑移。托盘中部设计有可滑动的调节模块，模块上设置有圆形定位凸点，与基座表面预留的多组定位孔位配合，能够根据不同尺寸的CPU部件灵活调整托盘的有效支撑宽度，适配不同规格的CPU承载需求。渲染阶段采用哑光浅灰色工程塑料材质，模拟常用ABS注塑原料的表面质感，材质参数设置了低反光度、细微的磨砂颗粒纹理，还原真实塑料件的视觉效果，场景采用柔和的漫反射打光方案，清晰呈现模型的结构层次与细节特征，避免强光反射遮挡结构轮廓。设计过程中针对原通用托盘预留脚轮安装孔的结构做了优化调整，去除了托盘下方预设的四个脚轮安装孔位，改为在托盘单侧设置固定螺钉安装位，通过螺钉将托盘固定在安装基准面上，既简化了托盘的整体结构，减少不必要的注塑成型工序，也能保证托盘安装后的结构稳定性，避免脚轮结构带来的不必要晃动，同时保留宽度调节功能，满足特定项目场景下CPU部件的固定承载需求，整体结构壁厚均匀，所有加强筋的厚度设置为主壁厚的0.6倍，符合注塑件的壁厚设计要求，能够有效避免成型后出现缩痕、翘曲等质量问题，两侧挡边的高度经过反复校核，既能够提供足够的侧向支撑力，也不会过高影响CPU部件的取放操作，调节模块的滑动阻尼设置合理，调整过程顺滑无卡顿，定位凸点与孔位的配合松紧适度，调整到位后不会出现自行移位的问题。
