轧制加工用表面硬化滚子组件结构设计

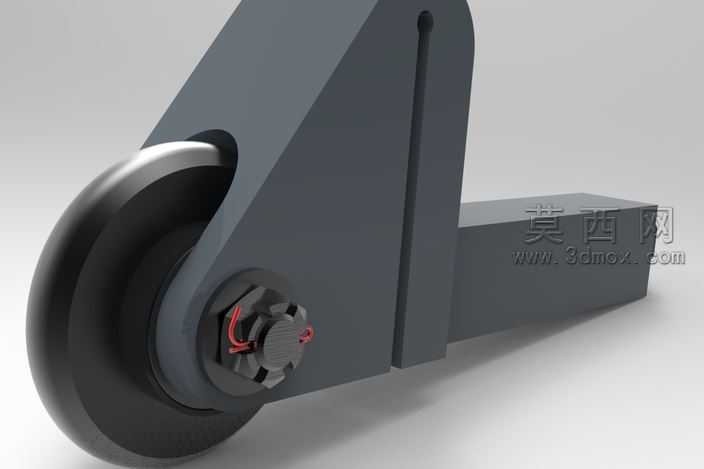

本作品为适配轧制加工场景设计的滚子功能组件，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工零件的公差配合要求，对各部件的装配间隙、连接定位尺寸做了精准约束，确保模型可直接对接后续工程出图、加工模拟等应用环节。渲染阶段采用工业级写实渲染方案，针对不同部件的材质特性做了差异化材质参数调试：滚子主体部分采用高硬度耐磨合金钢材质表现，调整材质的粗糙度、金属度参数还原表面硬化处理后的哑光金属质感，边缘接触区域做了细微的磨损质感处理，贴合实际轧制作业中的使用状态；连接用的开槽螺母、销轴部件采用调质钢材质表现，表面做了发黑处理的材质效果，螺母上的开口销采用红色弹性金属材质，还原开口销的防锈涂层质感与弹性结构特征；安装支架部分采用高强度结构钢材质，表面做了喷砂氧化的哑光深灰质感处理，还原工装部件的工业外观特征。结构设计上，组件采用单悬臂支撑结构，支架主体为一体化折弯成型的厚板结构，一侧伸出带同轴安装孔的支撑耳，通过销轴将滚子铰接在支撑耳之间，销轴末端采用开槽螺母配合开口销做防松锁止，避免滚子在高速轧制受力过程中出现销轴窜动、螺母松脱的问题；滚子内部集成了耐磨衬套结构，可降低销轴与滚子内孔的转动摩擦，延长部件使用寿命，支架另一侧延伸出平直安装段，可通过螺栓连接固定在轧制设备的对应工位上。设计思路围绕轧制加工的实际工况展开，核心滚子部件采用表面硬化工艺处理，表层硬度达到高耐磨要求，芯部保留足够韧性避免受冲击载荷时出现碎裂，整体结构在保证承载强度的前提下尽可能简化装配流程，所有连接部件均采用标准紧固件，降低后续维护更换的成本，建模过程中对所有圆角、倒角、退刀槽等工艺细节做了完整还原，不存在非加工的尖锐棱角，完全符合机械加工的工艺要求，渲染输出的效果图可直观展示部件的装配关系与外观质感，为实际加工生产、装配调试提供清晰的可视化参考。
