Vesa75x75规格显示器壁挂支撑固定支架

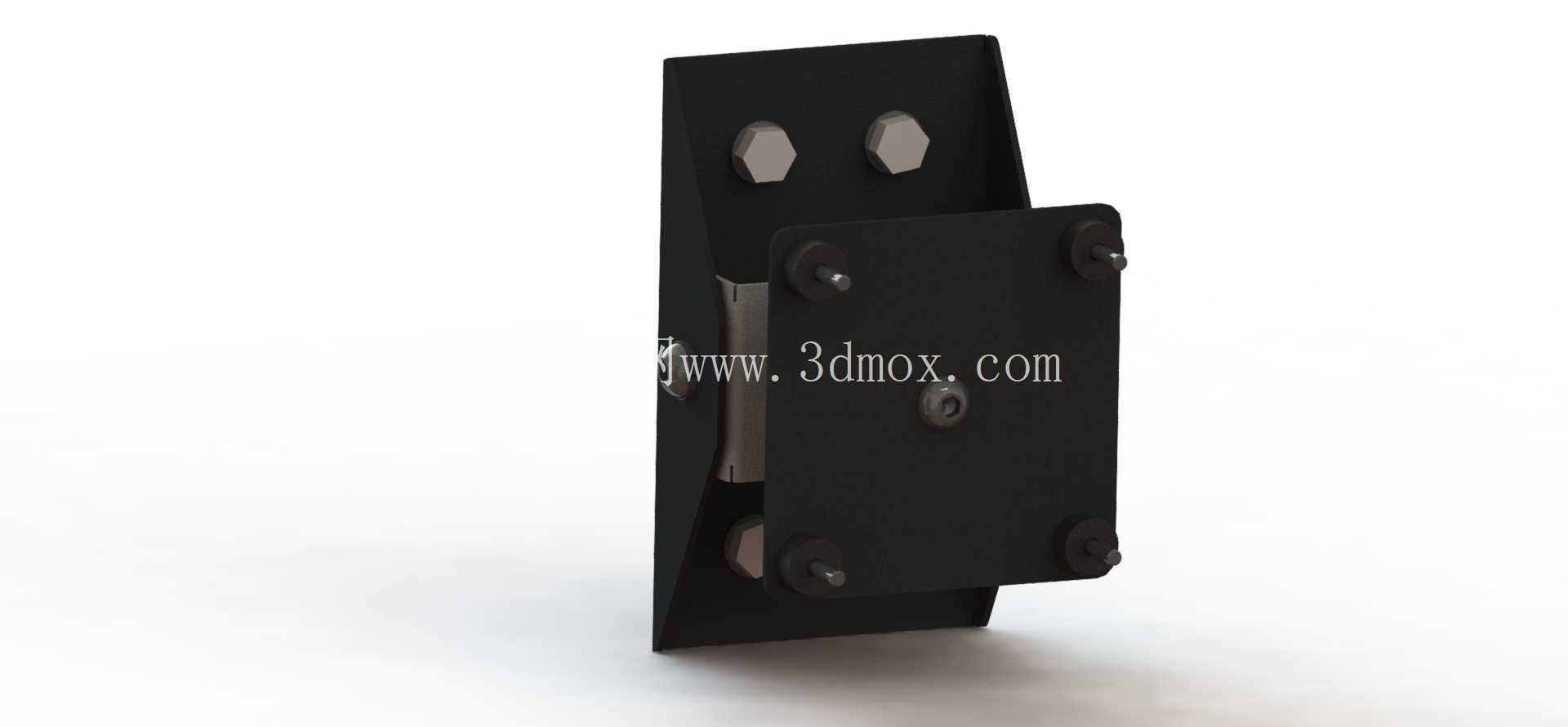

　　这款Vesa75x75规格的显示器支撑结构，主要面向工业控制机柜、嵌入式设备操作台、小型工作站的显示终端安装场景，解决常规桌面摆放占用操作空间、显示角度无法按需调整的实际工程问题。在车间现场的工控柜部署场景中，操作面板旁的显示器往往需要贴近柜门安装，同时要预留足够的接线空间，还要避免设备运行时的振动导致显示部件松动移位，这款支架的结构设计恰好匹配这类需求。从功能特性来看，支架采用分体式折弯钣金结构，主体承托板通过折弯形成三角加强结构，不需要额外焊接加强筋就能获得足够的抗扭刚度，安装面预留的四个标准Vesa75x75安装孔位，孔位公差控制在±0.1mm范围内，能够直接适配符合该孔距标准的工业显示器、小型触控屏，不需要额外加工转接板。

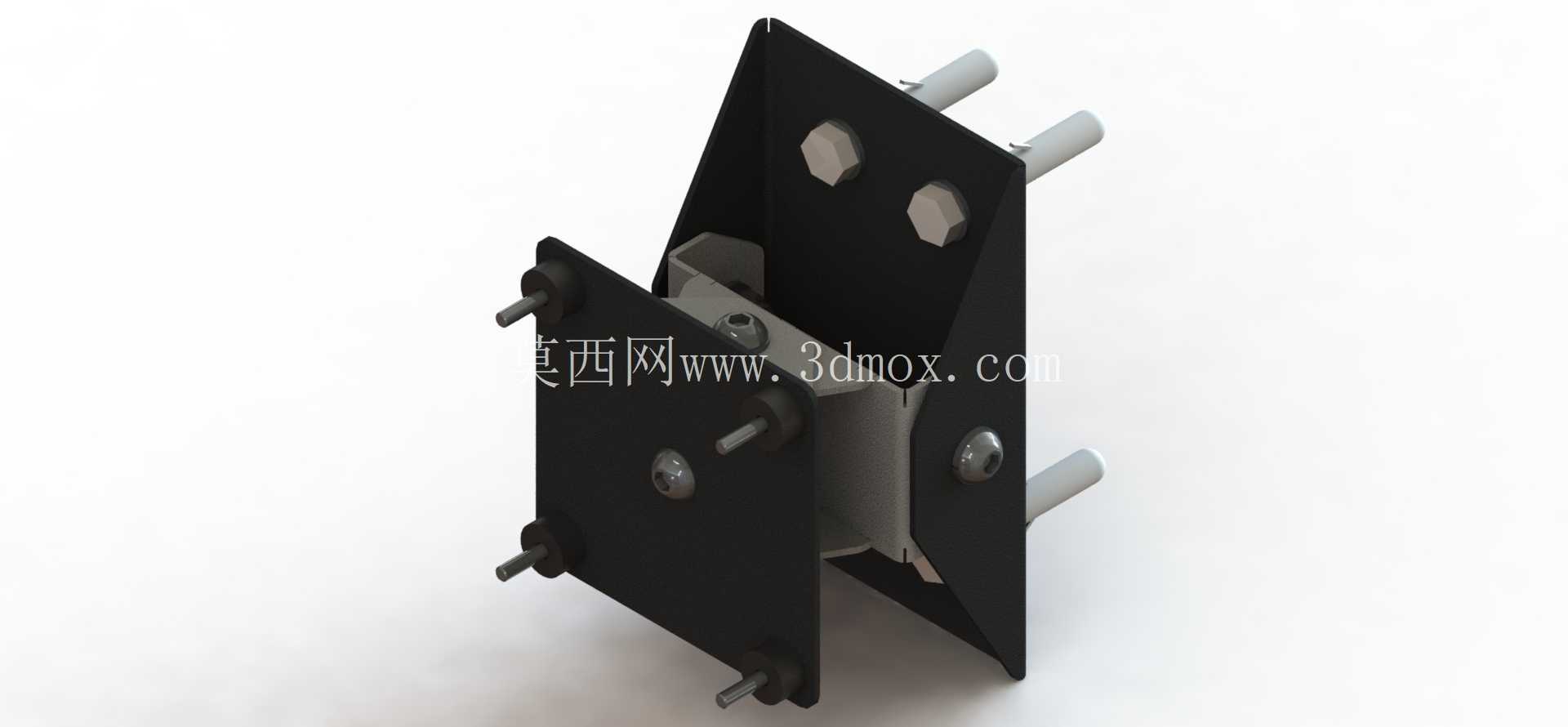

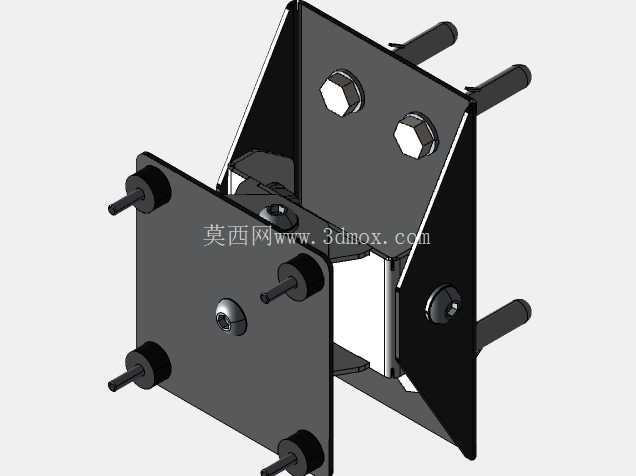

　　支架与固定基面连接的一侧伸出四个带定位轴肩的安装柱，安装时可以先将四个安装柱插入基面预开的定位孔中，临时承托整个支架与显示器的重量，操作人员不需要全程托举显示部件就能完成螺丝锁紧，大幅降低现场安装的操作难度，尤其是在高空机柜、狭窄设备舱内作业时，这种预定位结构能有效缩短安装耗时，降低安装过程中部件坠落的风险。设计过程中优先考虑了激光切割加工的工艺适配性，所有板材轮廓都采用无锐角的过渡设计，折弯线位置预留了足够的工艺缺口，避免折弯时出现板材撕裂、褶皱的问题，所有安装孔的孔边距都满足钣金加工的最小工艺要求，不需要后续二次去毛刺处理就能直接进行表面喷塑。

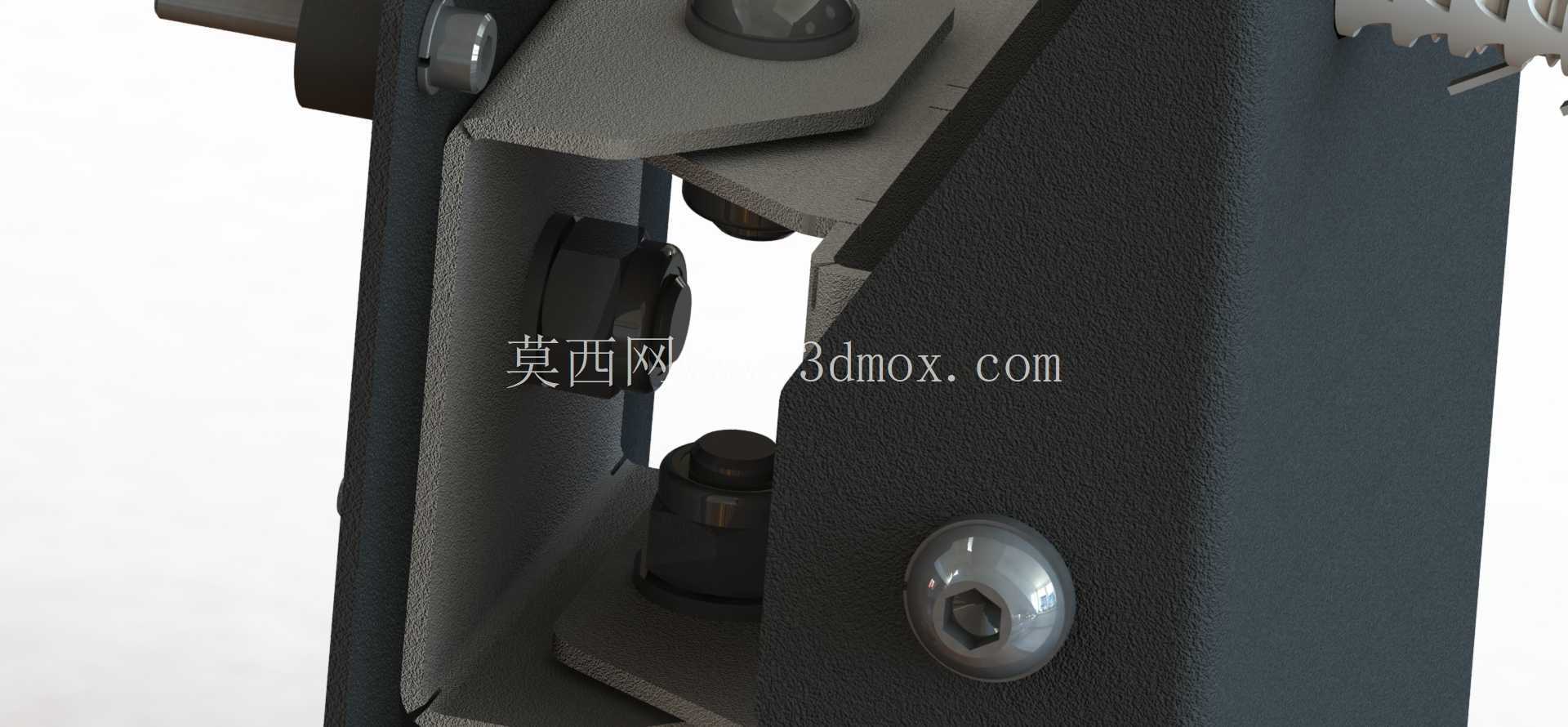

　　安装边界方面，支架整体安装深度控制在较小范围内，当显示器固定在支架上后，屏幕背面与固定基面之间预留了足够的走线空间，能够容纳HDMI、电源、通讯线缆的弯曲半径，避免线缆被挤压导致接触不良。角度调整结构采用内嵌式的摩擦锁紧结构，没有外露的调节手柄，避免现场作业时被意外磕碰导致显示角度偏移，锁紧力经过调校，既可以单手调整屏幕俯仰角度，调整完成后又能在设备持续振动的工况下保持角度稳定，不会出现屏幕下垂、偏移的问题。所有连接螺丝都采用内六角圆柱头规格，安装时可以使用标准L型扳手操作，适合狭窄空间内的装配作业，螺丝头部都做了沉孔设计，安装后不会突出板材表面，避免刮伤安装人员或者磨损线缆外皮。

　　在实际选型使用时，需要确认固定基面的开孔位置与支架安装柱的位置匹配，四个安装柱的中心距与基面预开孔的中心距偏差不超过0.2mm，就能保证安装过程顺畅，不会出现卡滞问题。支架的承托能力经过结构校核，能够稳定承载符合Vesa75x75孔距的常规重量显示设备，在静态挂载下不会出现永久变形，满足工业场景长期使用的可靠性要求。
