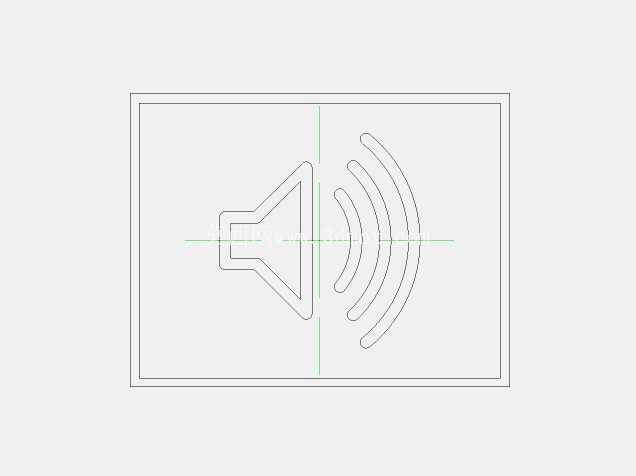

音频扬声器标识线稿CAD设计方案

　　在各类消费电子面板、工业设备操控界面、公共广播系统终端的外观结构设计环节，音频功能对应的标识是人机交互界面中不可或缺的视觉引导元素，这类标识的设计既要符合通用视觉识别规范，也要匹配不同安装基面的加工工艺要求，不管是采用丝网印刷、激光蚀刻、模内注塑还是金属铭牌冲压工艺，都需要精准的矢量线稿作为加工基准。本次设计的音频扬声器标识，采用行业内通用的喇叭轮廓搭配弧形声纹的视觉组合，整体轮廓做了等线宽处理，所有线条的曲率过渡均做了相切约束，避免出现锐角拐点，适配激光雕刻、丝印网版制作等工艺的加工精度要求，不会因为线条转折过急导致加工时出现断点、毛边等缺陷。

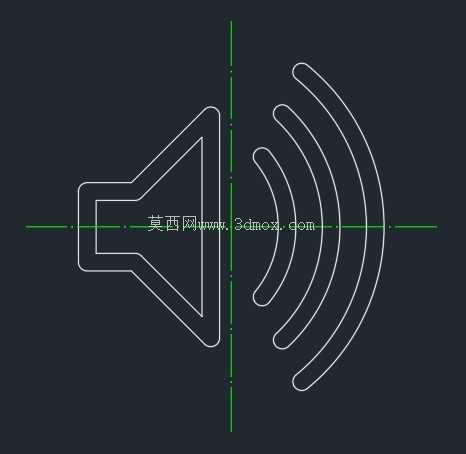

　　从实际安装适配角度出发，该标识的外轮廓预留了足够的安全边界，喇叭主体轮廓的左侧平直段可对齐设备面板的功能分区边线，右侧声纹的弧形扩散方向与音频输出的物理方向保持一致，符合用户的视觉认知习惯，用户在看到标识时能快速对应到音频调节、扬声器发声的功能区域，降低设备操作的学习成本。设计过程中，首先确定了喇叭主体的梯形轮廓比例，出声口的宽度与喇叭尾部的宽度比例控制在1.6:1，这个比例既符合大众对喇叭造型的普遍认知，也不会因为比例失衡导致标识在小尺寸应用场景下出现辨识度下降的问题；右侧的三道弧形声纹，每道弧线的圆心均与喇叭出声口的中心对齐，相邻弧线的间距保持等距，最外侧弧线的端点与喇叭主体的上下边缘做了水平对齐，保证整体视觉的平衡感，不会出现重心偏移的问题。

　　在不同应用场景下，该标识可根据安装基面的尺寸做等比例缩放，最小可适配直径8mm的按键表面印刷需求，最大可放大至设备整机侧面的大型标识喷涂需求，缩放过程中所有线条的相对位置、线宽比例均保持一致，不会出现变形失真的情况。针对嵌入式设备的面板设计，该标识的线稿可直接导入面板结构的草图环境，作为丝印层的加工基准，不需要二次调整线条的闭合性与连续性，所有线段均为连续的多段线结构，导入各类CAD、CAM软件时不会出现线条丢失、断点的问题，能直接对接后续的加工编程环节。

　　在公共广播终端、工业报警设备的面板设计中，这类音频标识还需要搭配不同的底色做对比度适配，本次设计的线稿预留了足够的内部填充区域，可根据实际使用场景选择实心填充、轮廓线填充或者反白处理，不管是深色基面配浅色标识，还是浅色基面配深色标识，都能保证足够的视觉辨识度，满足工业设备人机界面的可视距离要求，在常规室内光照条件下，3米距离外可清晰识别标识内容。此外，该标识的线条走向充分考虑了模内注塑工艺的脱模要求，所有线条的深度方向均做了1度的脱模斜度预留，不会出现倒扣结构，在制作注塑模具的徽标镶件时，可直接将线稿作为电极加工的轮廓基准，减少二次设计的工作量。
