福特5.0302发动机EGR封堵块板设计

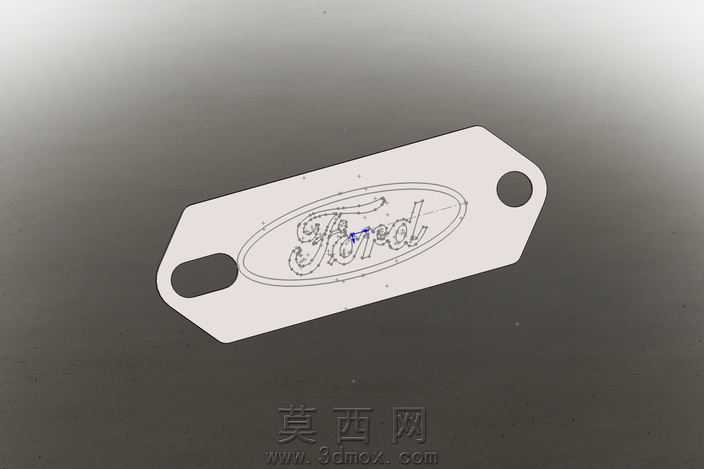

本作品为适配福特5.0302机型的EGR通道封堵块板三维设计，建模阶段以节气门体上废气再循环通道的实际安装尺寸为核心基准，首先通过草绘绘制块板的整体外轮廓，采用两端带圆弧过渡的长条形主体结构，精准匹配安装位的贴合面形状，保证安装后与节气门体端面完全贴合无间隙。在安装孔位设计上，分别设置圆形定位孔与长条形调节孔，圆形孔用于精准定位块板的安装位置，长条形孔可适配安装时的微小公差调整，降低实际装配的对位难度，提升安装适配性。块板表面的福特品牌标识采用嵌入式浮雕设计，先通过草绘勾勒品牌标识的曲线轮廓，再使用拉伸切除与轻微凸起结合的建模方式，让标识既清晰呈现又不会破坏块板的整体密封平面，避免标识凸起影响封堵的密封性能。材质设定上选用耐温耐油的密封板材材质，渲染时还原金属密封垫片的哑光金属质感，表面添加细微的磨砂纹理模拟实际冲压板材的表面质感，边缘做微小的倒角处理，避免锐边在安装时割伤密封垫或者安装人员手部。结构设计上重点保证封堵区域的完全密闭，块板对应EGR通道的区域做整面封闭处理，厚度经过力学测算，既保证足够的结构强度，在发动机舱的振动环境下不会出现变形开裂，又不会因为厚度过大占用过多安装空间，影响周边部件的装配。设计思路围绕EGR关闭改装的实际需求出发，摒弃多余的冗余结构，所有造型与结构都服务于精准安装、可靠密封、长期耐用的核心功能，建模过程中对所有安装尺寸做公差校验，确保孔位间距、轮廓尺寸与原厂安装位完全匹配，无需二次修改即可直接用于生产加工或者3D打印试制，块板的整体平整度经过平面度约束设置，保证安装后压紧时受力均匀，不会出现局部密封不严导致的漏气问题，满足发动机废气再循环通道封堵后的使用要求，适配对应的发动机工况调整需求。
