航空发动机配套通用电气安装支架

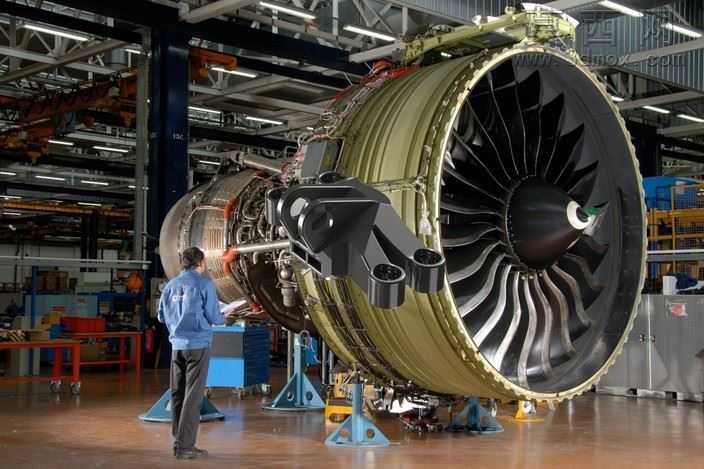

本模型为适配航空发动机配套使用的通用电气安装支架，建模过程以实际工业安装需求为核心逻辑，首先通过基准面定位确定支架与发动机机匣的安装贴合面，精准匹配航空发动机外部电气元件的安装点位坐标，保证支架安装后不会与发动机外部管路、叶片转动区域产生干涉。建模阶段先绘制支架主体的轮廓草图，对安装耳位的孔位进行同轴度约束，三个安装孔的孔径、孔距严格按照航空电气元件的安装标准设定，保证配套紧固件可以顺利装配。支架主体采用一体化折弯加加强筋的结构设计，在建模时对弯折处做了圆角过渡处理，避免应力集中问题，同时在受力薄弱区域增设了三角加强结构，在控制整体重量的前提下提升支架的结构强度，满足航空场景下的抗振动、抗冲击使用要求。材质渲染阶段，支架主体采用航空常用的硬质阳极氧化铝合金材质，还原金属表面细腻的磨砂氧化质感，安装孔内壁做金属光泽处理，模拟实际机加工后的光洁表面，背景搭配航空发动机总装车间场景，还原支架的实际使用工况，让观看者可以直观了解支架的安装位置与适配场景。设计过程中充分考虑了电气元件的走线空间，在支架主体侧面预留了线束固定卡槽位，方便航空电气线路的排布与固定，避免线路在发动机运行振动过程中出现磨损、移位问题。整个模型的结构细节完整，所有安装面的平面度、孔位的位置度都做了参数化约束，可直接用于后续的工程图导出、装配模拟以及3D打印验证，能够为航空发动机外部电气系统的安装布局设计提供精准的三维参考，也可作为同类工业安装支架的设计参考模板，帮助设计人员快速理解航空类支架的设计要点与结构优化思路。
