跑车侧视外观结构二维设计图纸

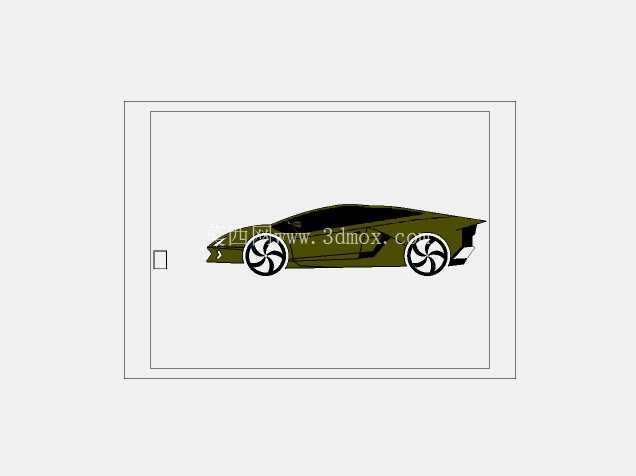

　　这份二维设计图纸呈现的是双门运动跑车的侧视整体轮廓，在汽车造型设计的前期方案推敲阶段，这类侧视线稿是造型团队与工程团队对接的核心基础资料，能够快速传递整车的比例姿态、关键型面走向以及硬点位置信息，省去三维建模初期反复调整比例的冗余步骤。从图面呈现的结构来看，整车采用低趴的楔形车身设计，车头部分做了大角度的前倾收窄处理，这种造型一方面能够在高速行驶时梳理车头气流，减少正面迎风面积带来的风阻，另一方面也能为驾驶员提供更开阔的前方下视野，适配运动车型的赛道驾驶需求。

　　车身侧面的肩线从车头翼子板处平直延伸至车尾，形成清晰的视觉重心引导线，同时也为侧面型面的光影塑造提供了基准棱线，在后续的油泥模型制作阶段，这条棱线是油泥师找正侧面型面的核心参考。车轮部分采用了大尺寸的多辐式轮毂设计，轮拱位置做了外扩的宽体处理，预留出足够的轮胎跳动空间，能够适配大尺寸刹车卡钳与宽胎的安装需求，匹配跑车的高性能制动与抓地力要求。车窗部分采用了溜背式的一体化侧窗轮廓，从A柱顶端平滑过渡至车尾上沿，这种设计不仅能够降低侧面气流的紊流区，还能强化整车的运动视觉属性，同时侧窗下沿做了小幅上挑的处理，在不影响侧面视野的前提下，提升了车门内饰板的安装空间利用率。

　　车门位置预留了隐藏式门把手的安装区域，能够进一步减少车身侧面的凸起结构，降低整车风阻系数。车尾部分采用了短尾的快背设计，后悬长度控制在较短的范围内，能够提升整车的转向灵活性，同时车尾上沿预留了小型鸭尾结构的安装位置，能够在高速行驶时为后轮提供额外的下压力，提升高速行驶的稳定性。在实际的工程对接场景中，这类侧视二维图纸会被用作总布置设计的基准输入，总布置工程师会基于图面的轮廓硬点，逐一核对动力总成、驾乘空间、底盘结构的安装边界，确保各个系统的部件不会超出车身外廓的限制范围。比如前轮的轮心位置与车头最前端的距离，直接决定了前舱内散热器、转向机构的布置空间，后轮轮心与车尾末端的距离，则关系到后副车架、排气系统以及后备箱的容积分配。

　　车身的离地间隙在图中也做了明确的比例标注参考，运动跑车的低离地间隙设计需要平衡通过性与空气动力学性能，既要保证在常规城市道路行驶时不会出现底盘托底的情况，也要让底盘下方的气流能够快速通过，形成负压区提升整车的贴地性能。车轮的轮拱间隙也经过了比例推敲，既不能过大导致视觉上的不协调，也不能过小导致车轮在极限跳动、转向时与轮拱发生干涉，需要结合悬架的行程参数做反复的匹配校核。此外，这份侧视图纸也能为后续的三维曲面建模提供清晰的轮廓参考，建模师可以直接导入图面作为背景参考，勾勒出车身侧面的关键特征曲线，再通过曲线搭建曲面框架，大幅提升曲面建模的效率与比例准确性。在造型评审阶段，这类清晰的侧视图也能让评审团队快速判断整车的比例协调性，比如轴距与车长的比例、前后悬的长度配比、车窗面积与车身侧面面积的比例等核心造型评价指标，都能通过侧视图得到直观的呈现，避免三维模型阶段出现比例失调需要大幅返工的问题。对于汽车设计相关的从业者而言，这类二维侧视图纸是连接创意草图与三维工程模型的重要桥梁，既保留了创意设计的造型姿态，又融入了工程实现所需的硬点边界参考，能够有效打通造型创意与工程实现之间的沟通壁垒，减少跨部门对接时的信息偏差。
