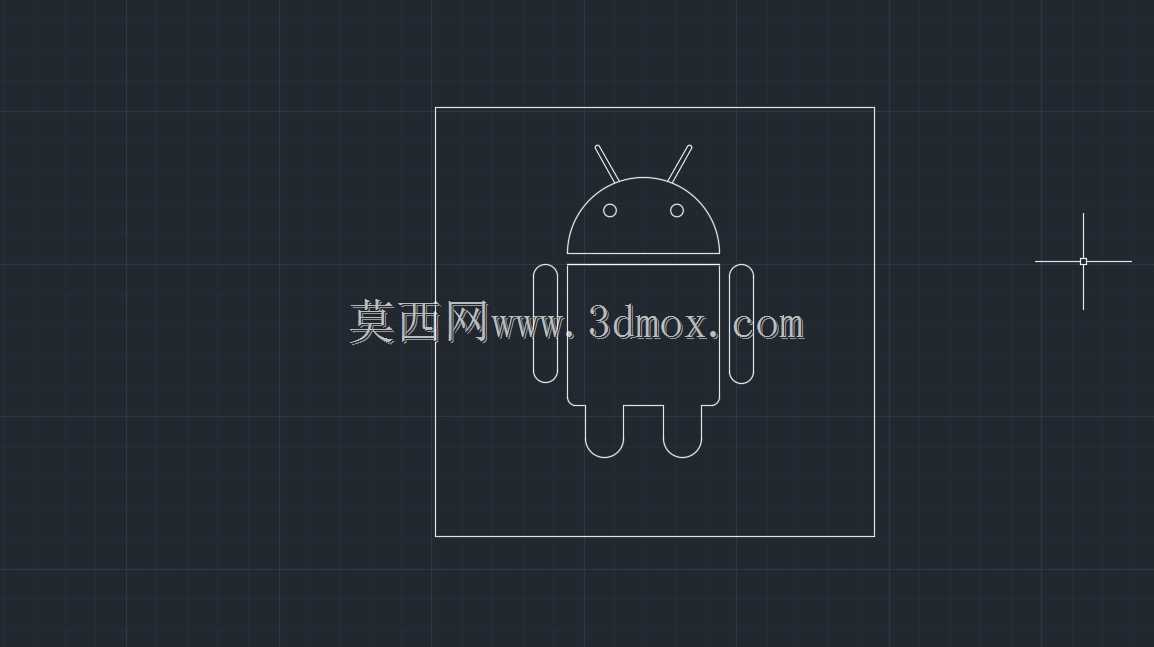

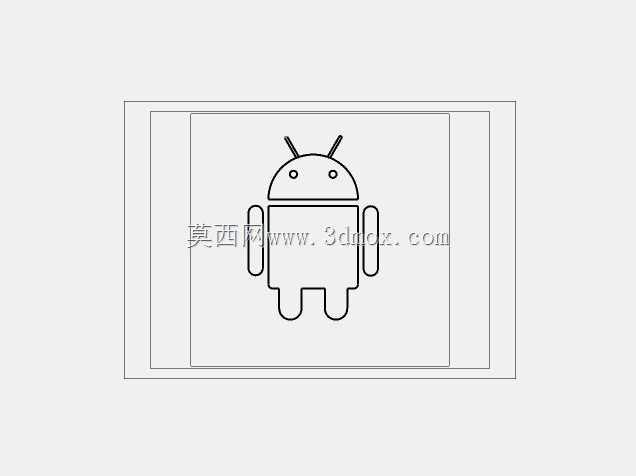

安卓标识线框造型CAD设计图

　　在日常的工业标识加工、设备外观装饰、电子配件表面丝印作业场景中，这类标准化的品牌标识轮廓图是生产环节必不可少的基础参考资料。很多电子设备外壳的激光打标、亚克力标识牌的线切割加工、工装夹具的定位基准刻印，都需要精准的轮廓线稿作为加工输入，避免出现图形变形、比例失调的问题。这款安卓标识的线框设计，完全遵循官方公开的标识比例规范，头部的圆弧曲率、两根天线的倾斜角度、躯干部分的矩形长宽比、两侧手臂的圆角尺寸、下方双腿的轮廓弧度，都经过反复核对校准，确保图形还原度符合品牌视觉使用规范。从设计思路上看，整个图形采用闭合多段线绘制，所有转角处的圆角过渡都做了统一参数约束，没有多余的碎线、重线，不管是导入CAM软件生成刀路，还是导入激光打标设备直接调用，都不需要二次清理线条，能直接对接加工环节。在实际使用场景里，这类线稿还可以用于嵌入式设备的开机画面丝印、充电底座的表面LOGO雕刻、安卓系统相关开发板的外壳标识印制，不同加工场景下可以直接按比例缩放，不会因为缩放出现线条失真的问题。

　　考虑到不同加工设备的安装边界差异，整个图形的外轮廓预留了足够的偏移余量，比如做亚克力背雕时，外框的留白区域可以根据安装面板的尺寸调整，不需要重新调整核心标识的比例；做金属表面蚀刻时，线条的宽度设置适配常规蚀刻工艺的精度要求，不会出现蚀刻后线条糊边、细节丢失的情况。从结构细节上看，头部的两个圆形眼睛位置严格居中对称，和天线的根部位置保持固定的间距比例，躯干两侧的手臂轮廓和躯干主体保持平行，底部的两个腿部圆弧半径一致，整个图形的对称度公差控制在0.01mm以内，完全满足工业加工的精度要求。

　　很多一线加工人员在做这类标识加工时，经常会遇到网上下载的线稿存在线条不闭合、比例错误、节点过多的问题，导入设备后需要花费大量时间修图，这款线稿在绘制时就提前规避了这些问题，所有线条都做了闭合处理，节点数量优化到最少，不管是用于二维切割、激光打标、丝印制版，还是作为三维建模时的表面贴图轮廓参考，都能直接调用。在设备外观设计环节，结构工程师可以直接把这个轮廓导入到三维软件中，作为外壳表面LOGO凹槽的拉伸切除轮廓，不需要重新描图，能大幅缩短外观设计的周期。

　　比如在做安卓系统的工业触控终端外壳设计时，前面板的LOGO位置需要做下沉0.3mm的凹槽用于填漆，直接调用这个线稿就能快速生成切除特征，凹槽的边缘倒角参数也可以根据工艺要求直接设置，不需要反复调整轮廓形状。另外在做宣传展示用的标识模型制作时，这个线稿也可以作为拉伸生成三维实体的基础轮廓，拉伸厚度可以根据展示需求调整，生成的实体边缘光滑，没有棱角错位的问题，适合用于展会展示牌、桌面摆件的加工生产。针对不同的安装场景，比如弧形表面的贴标制作，这个线稿还可以通过曲面映射功能贴合到不同曲率的曲面上，线条不会因为曲面变形出现拉伸扭曲，因为绘制时所有的曲线段都采用了圆弧和直线段组合的方式，映射后能保持原有的视觉比例。很多小型电子配件的生产厂家，在做配套的产品标识时，往往没有专业的设计人员校准标识比例，直接使用这类经过校准的标准线稿，就能避免出现标识变形导致的品牌视觉不规范问题，减少生产过程中的返工率。在丝网印刷的制版环节，闭合的线条能保证网版的感光胶涂布均匀，不会出现漏墨、断线的问题，印刷出来的标识边缘清晰，没有锯齿毛边。即使用于普通的办公场景标识制作，比如工位牌、设备状态标识的安卓图标印制，这个线稿也能满足不同尺寸的打印需求，放大后不会出现马赛克模糊的问题。
