雪佛兰金领结汽车标识立体结构设计

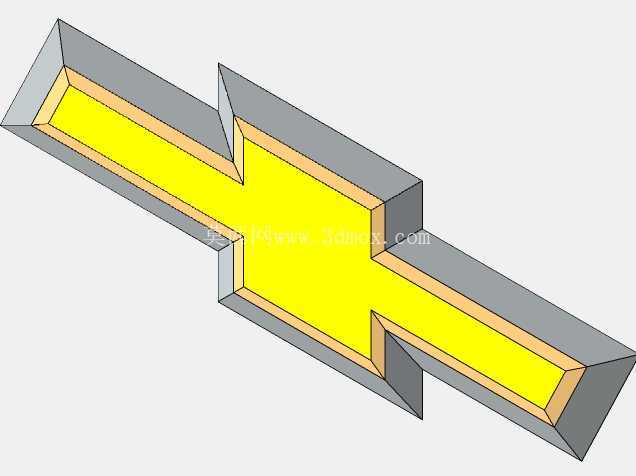

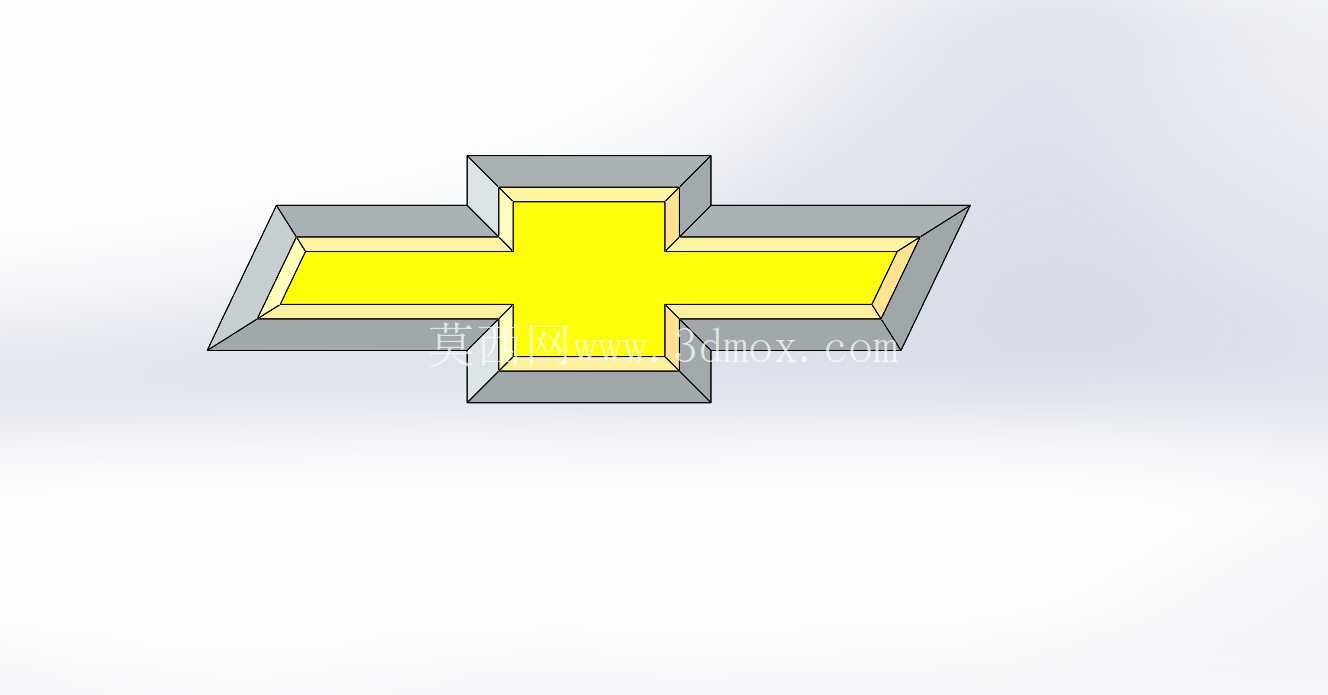

　　该立体标识结构的设计，首先要匹配整车前脸的安装曲率，不同车型的中网安装面弧度存在差异，比如家用轿车的中网曲面偏平缓，SUV车型的中网曲面隆起幅度更大，建模时需要先提取对应安装位的点云数据做基准面参考，保证标识安装后与中网曲面完全贴合，不会出现边缘翘边、缝隙不均的问题。标识的分层结构做了等距偏移处理，外层灰色边框的厚度比中间黄色填充层高1.2mm，安装后能形成自然的立体光影层次，在自然光照射下边框会形成自然的阴影轮廓，提升标识的视觉辨识度。

　　从实际装车场景来看，这类标识除了安装在车头中网位置，还会适配车尾行李箱盖、方向盘中央、轮毂盖等不同安装位，不同位置的标识尺寸存在明确的边界要求：车头标识的横向总宽度控制在180-220mm区间，竖向高度控制在70-90mm区间，避免遮挡中网的进气通流面积；车尾标识的尺寸相对更小，横向宽度控制在120-150mm，避免遮挡行李箱盖的开关按键区域；方向盘中央的标识尺寸最小，横向宽度不超过50mm，要预留安全气囊盖板的弹出间隙，不能影响气囊的正常起爆展开。

　　建模过程中，标识的所有边角都做了R0.8mm的圆角处理，一方面是避免注塑生产时出现应力集中导致的边角开裂问题，另一方面也能消除安装过程中的锐边划伤风险，符合汽车外饰件的安全设计规范。标识的背面设计有3个均匀分布的定位柱，定位柱的直径为3mm，高度为5mm，与安装基座上的定位孔采用间隙配合，装配时可以快速定位，再通过双面胶或者热熔铆点完成固定，装配效率比无定位结构的标识提升40%以上。针对户外使用的耐候性需求，模型的结构分层预留了镀层厚度空间，外层灰色边框做镀铬处理时，镀层厚度控制在0.03-0.05mm，中间黄色区域做烤漆处理时，漆膜厚度控制在0.1-0.15mm，建模时提前预留镀层和漆膜的厚度余量，避免表面处理后标识整体尺寸超差，导致安装时与周边覆盖件产生干涉。

　　在结构强度设计上，标识的内部做了网格状加强筋，加强筋的厚度为1.5mm，间距为15mm，既可以减少注塑生产时的缩痕问题，也能提升标识整体的抗冲击性能，在车辆行驶过程中遇到飞石撞击、高压水枪冲洗时，不会出现变形、碎裂的问题。标识的黄色填充区域与灰色边框的连接位置做了卡扣式嵌合结构，不需要额外使用粘合剂，装配时直接将黄色填充层压入边框的卡槽内即可，连接强度可以承受150N的拉力不脱落，同时也方便后续的回收拆解，不同材质的部件可以快速分类回收。

　　针对不同配置车型的差异化需求，该模型还预留了发光版本的改装空间，在黄色填充层的背面预留了2mm的灯条安装槽，可以嵌入LED软灯条，接线位置设计在标识背面的下方，走线可以顺着中网的缝隙接入车辆的小灯电路，不会破坏原车的线路布局，发光亮度控制在120-150cd/㎡，既可以提升夜间的品牌辨识度，也不会因为亮度过高造成对向车辆的眩目问题，符合机动车外部照明的相关规范。建模时还考虑了空气动力学影响，标识的安装面与车辆行驶方向的夹角做了3度的倾斜优化，高速行驶时可以减少气流在标识位置产生的紊流，降低风阻系数，虽然单个标识对整车风阻的影响极小，但在整车精细化设计的要求下，这类细节优化也是外饰件设计中不可忽略的部分。
