拖拉机支撑连接支架三维结构设计

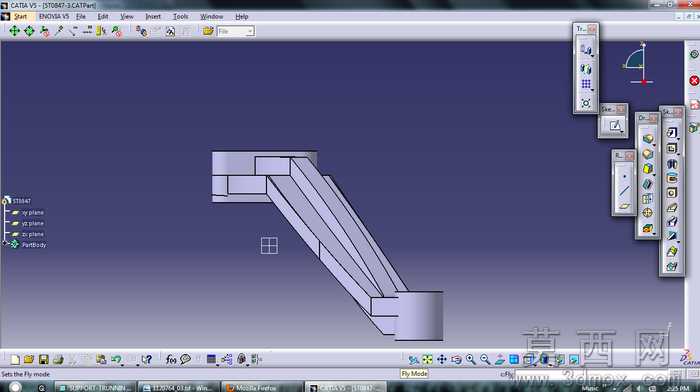

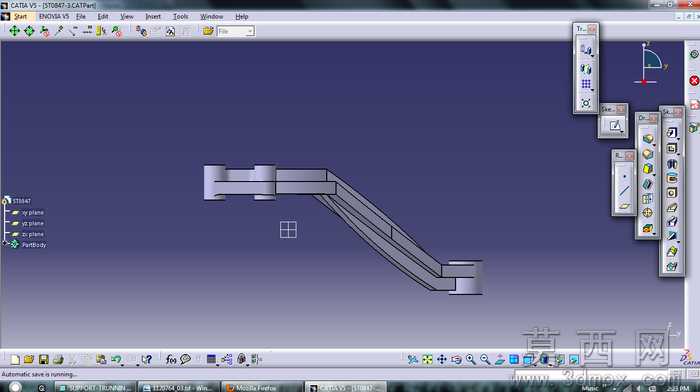

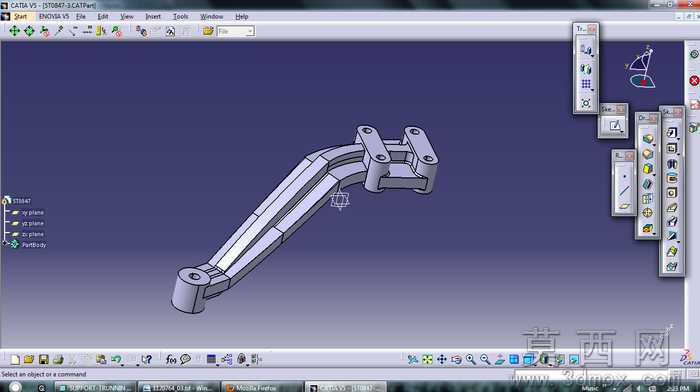

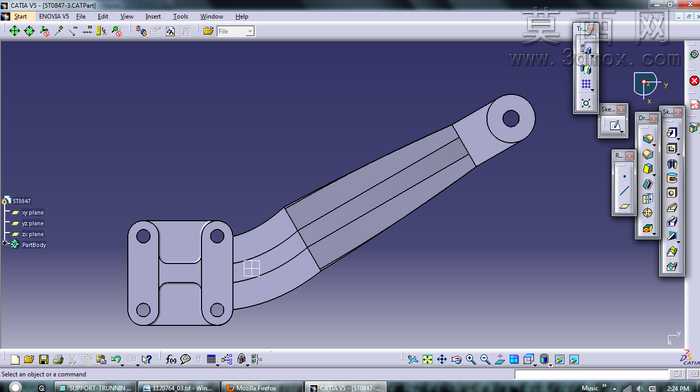

本作品为拖拉机配套的支撑连接支架三维建模成果，建模过程依托CATIA软件完成全参数化设计，全程遵循机械结构设计的合理性与农机零部件的工况适配要求。建模初期先梳理支架的功能定位：该部件用于拖拉机机身与附属作业结构的连接支撑，需要同时满足承重载荷传递、安装定位精准、长期作业抗形变的核心需求，因此在结构规划阶段先确定两端的安装基准特征，上端为适配机身安装位的方块式连接座，预留了对应的安装贴合面与螺栓过孔位置，下端为适配外接部件的筒状铰接座，设计了同轴的铰接孔位来满足转动连接的装配需求。中间的支撑臂部分采用多段渐变式斜向筋条结构，摒弃了整块实体的冗余设计，通过三条平行的斜向支撑筋搭配侧边的封板结构，在保证整体结构强度、抗弯折抗扭转性能的前提下，有效降低了零件的整体重量，符合农机部件轻量化的设计趋势。建模过程中先绘制各基准面的二维草图，对草图的尺寸约束、几何约束进行完全定义，避免后续特征生成出现参数错误，再通过凸台拉伸、多截面实体、凹槽切除、倒角倒圆等特征命令逐步生成整体结构，对所有的安装贴合面、铰接孔内壁都做了精度预留设计，保证后续装配的公差配合要求。材质设定上匹配农机支架常用的高强度铸钢材质，在软件中赋予对应的金属哑光材质参数，渲染阶段调整光源角度凸显结构的棱线与筋条走向，清晰展示各部分的连接关系与壁厚分布。整个结构的受力路径经过合理规划，载荷从上端安装座传入后，可通过三条斜向支撑筋均匀分散传递到下端铰接座，避免局部应力集中导致的部件断裂失效，同时在所有的棱角位置都添加了工艺倒圆，既可以消除加工过程中的应力集中隐患，也能提升零件铸造、机加工环节的工艺可行性，适配批量生产的加工要求。
