拖拉机挡泥板焊接工装夹具三维设计

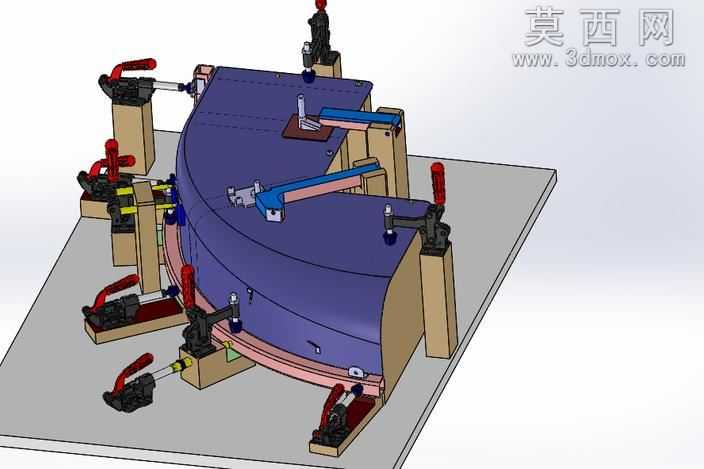

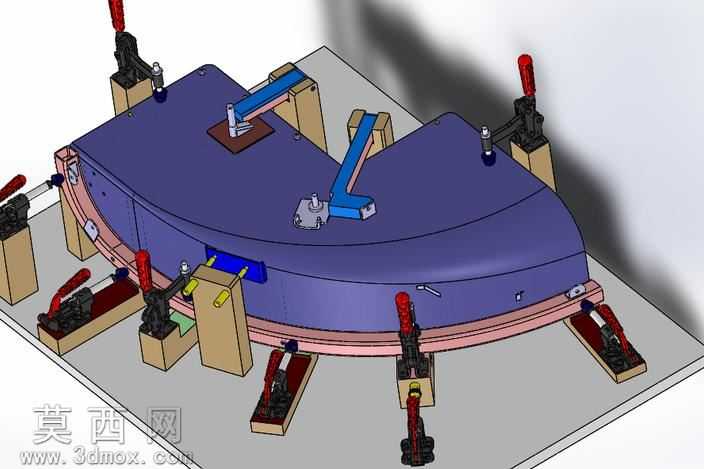

本作品为针对NEWHOLLAND TüMOSAN型号拖拉机弧形挡泥板设计的专用焊接工装，整体采用三维参数化建模完成，完整还原了工装的装配逻辑与功能细节。建模过程中首先依据拖拉机挡泥板的弧形曲面特征完成基准定位，以带安装孔的厚重平台作为工装基座，保证整体装夹的刚性与稳定性，基座表面设置统一的安装基准面，为所有定位、夹紧元件提供精准的装配参考。针对挡泥板的大弧度曲面轮廓，设计了多组仿形定位块，定位块贴合挡泥板的内侧曲面与侧边轮廓，从X、Y、Z三个方向限制工件的自由度，避免装夹过程中出现偏移，定位块采用硬质基材建模，表面预留防护层的材质设置空间，防止装夹时刮伤挡泥板的工件表面。夹紧元件选用多组垂直式与水平式快速夹钳，根据挡泥板的轮廓分布在工件的周圈不同位置，每处夹钳的压头位置都对应工件的刚性支撑区域，避免夹紧力造成薄壁挡泥板的形变，夹钳模型完整还原了手柄、压臂、底座的活动结构，可在装配环境中模拟夹钳的开合动作，验证装夹过程中是否存在结构干涉。建模时对所有连接部位做了细节处理，包括定位块与基座的连接螺栓、夹钳的固定销、压头的缓冲垫结构都逐一还原，材质设置上区分了基座的铸铁材质、定位块的碳钢材质、夹钳的锻钢材质以及缓冲垫的聚氨酯材质，渲染时通过不同的材质粗糙度、金属度参数区分各部件，让整体装配结构清晰可辨。设计思路围绕弧形薄壁件的焊接装夹需求展开，通过周圈多点定位夹紧的方式，保证挡泥板在焊接过程中不会因为热应力产生变形，同时快速夹钳的选用可以大幅提升工件的装夹拆卸效率，适配批量生产的作业需求，所有夹紧点的位置都经过装配干涉验证，确保工人操作时手柄活动空间充足，不会出现磕碰问题，工装整体布局紧凑，在保证装夹强度的前提下尽可能缩小占用空间，适配车间工作台的摆放需求。
