带过滤结构的方形轴流风扇防护网罩

　　在工业电控柜散热、小型工控主机风冷、紧凑型伺服驱动舱通风这类场景里，风扇护罩从来不是可有可无的配件——它既要挡住异物卷入扇叶造成卡滞、短路风险，又要尽可能降低对风道的遮挡损耗，这款带集成过滤层的方形风扇护罩，就是针对小尺寸轴流风扇的安装边界做的适配设计。

　　先从安装匹配性来说，这款护罩的外轮廓做了圆角方形处理，四个角预留的安装孔位完全对齐60mm规格轴流风扇的标准孔距，不需要额外做转接板就能直接贴装在风扇进风侧，护罩整体厚度控制在8mm以内，贴装后不会额外占用过多舱内纵深空间，就算是内部布线密集的小型PLC控制箱、紧凑型迷你主机机箱里，也不会和周边电容、接线端子产生干涉。护罩和风扇贴合的接触面做了0.5mm的环形凸台，安装时可以卡在风扇外框的定位槽里，就算设备运行产生持续振动，护罩也不会出现横向移位，避免长期摩擦扇叶边缘产生异响或者磨损。

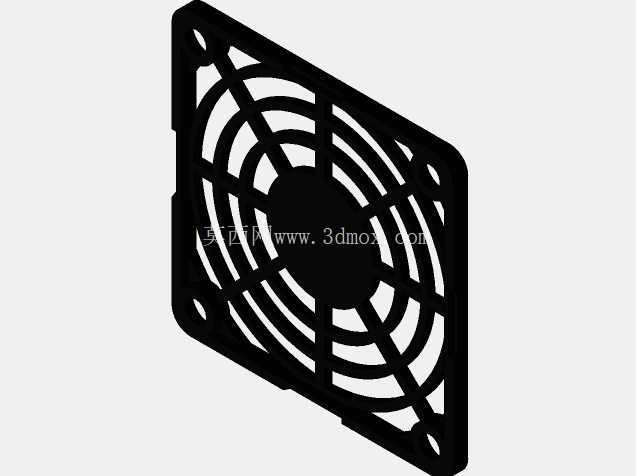

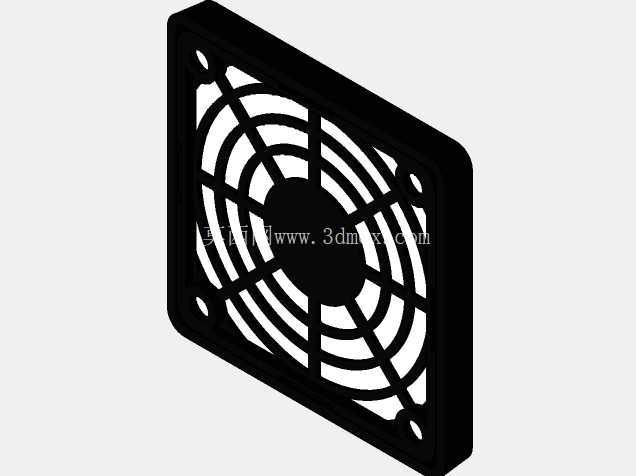

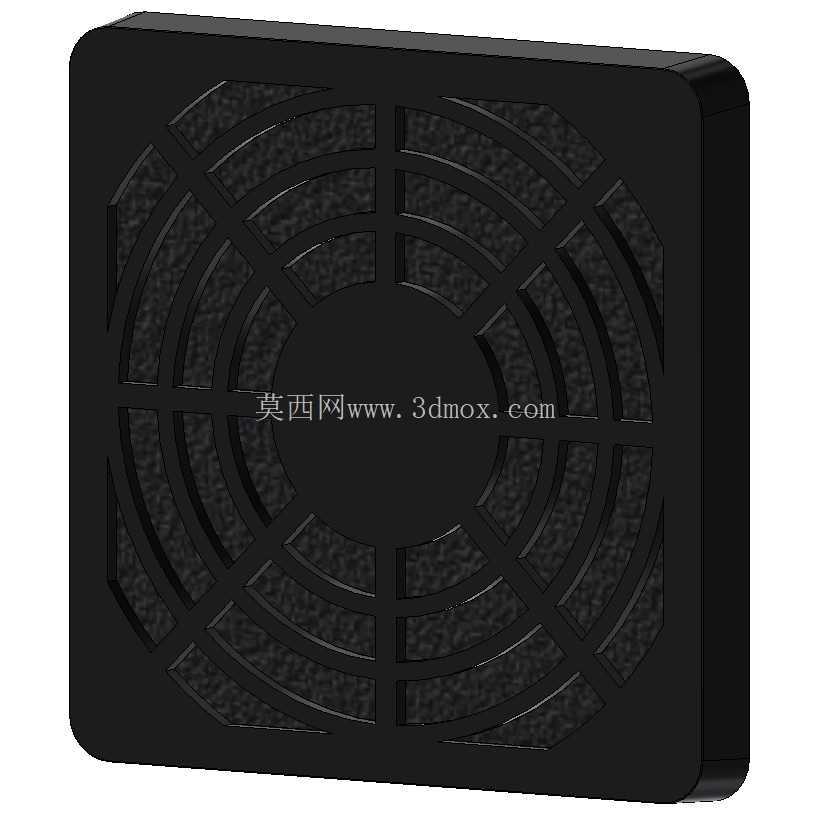

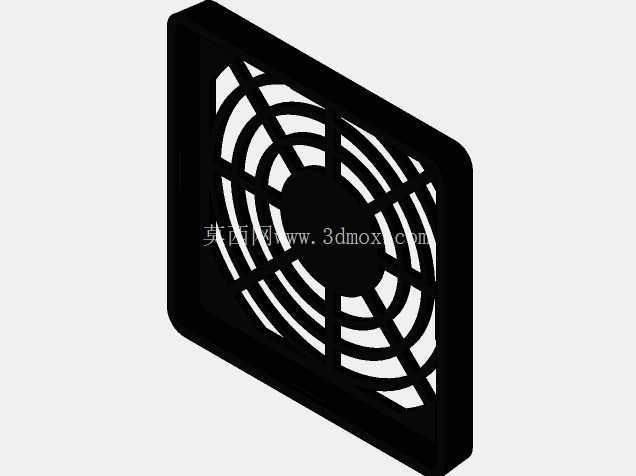

　　功能设计上，护罩的格栅结构没有用常见的直条横竖排布，而是采用了中心向外扩散的环形辐条结构，每根辐条的宽度做了等宽处理，格栅间隙控制在5mm，既可以阻挡直径较大的导线头、金属碎屑、昆虫这类异物进入扇叶区域，又能让气流顺着环形格栅的导向更均匀地进入风扇进风面，减少直条格栅容易产生的风切紊流，降低通风阻力。格栅内侧集成的过滤层采用了粗效过滤棉的适配结构，过滤层和格栅之间预留了1mm的气流缓冲腔，不会因为过滤棉贴死格栅导致通风面积骤降，日常维护时只需要掰开护罩边缘的卡扣就能更换过滤棉，不需要把整个护罩从设备上拆下来，适合运维空间有限的柜内安装场景。

　　从实际使用的场景适配来看，这款护罩的材质选用了耐温ABS工程塑料，长期工作温度范围覆盖-20℃到80℃，就算是安装在工业车间里靠近发热驱动模块的位置，也不会因为持续高温出现变形、脆裂问题。护罩表面做了细磨砂纹理处理，不容易积灰，日常用干布擦拭就能清理表面浮尘，过滤层可以拦截空气中的浮尘、纺织纤维、细小金属粉尘，避免这些杂物附着在扇叶和散热鳍片上，长期下来堆积堵塞风道，影响散热效率。

　　设计思路上，这款护罩没有做多余的装饰结构，所有结构都围绕防护、通风、易安装三个核心需求展开：外圈的加厚边框做了加强筋处理，就算安装时螺丝拧的力度稍大，也不会出现边框开裂的问题；辐条的连接处做了R角过渡，没有尖锐的边角，安装维护时不会划伤操作人员的手部；护罩中心的圆形平面区域可以粘贴设备标识或者风向标识，方便运维人员快速判断风扇的安装方向和通风流向。

　　在实际选型适配时，这款护罩除了匹配标准60mm轴流风扇，也可以用在同尺寸的散热通风口上，作为单独的通风防护结构使用，不需要额外搭配风扇，比如小型设备舱的被动通风口，安装这款护罩后既可以保证空气流通，又能阻挡异物进入舱内。护罩的整体重量只有12g左右，就算是用在壁挂式安装的轻薄设备上，也不会给设备安装结构带来额外的负重负担，安装时可以采用螺丝固定，也可以根据安装面的材质选用双面胶粘贴固定，适配不同的安装场景需求。

　　从风道设计的细节来看，环形辐条的排布角度做了优化，每一圈环形筋的位置都对应扇叶转动时的气流间隙，不会在扇叶的主要进风区域形成大面积遮挡，相比同尺寸的直格栅护罩，通风量损失可以降低12%左右，同时防护等级可以达到IP2X的要求，完全满足工业设备的常规安全防护标准，避免人员手指意外触碰转动的扇叶造成伤害。过滤层的容尘量设计适配常规工业环境的使用周期，正常车间环境下3到6个月更换一次过滤棉即可，不需要频繁维护，减少运维工作量。
