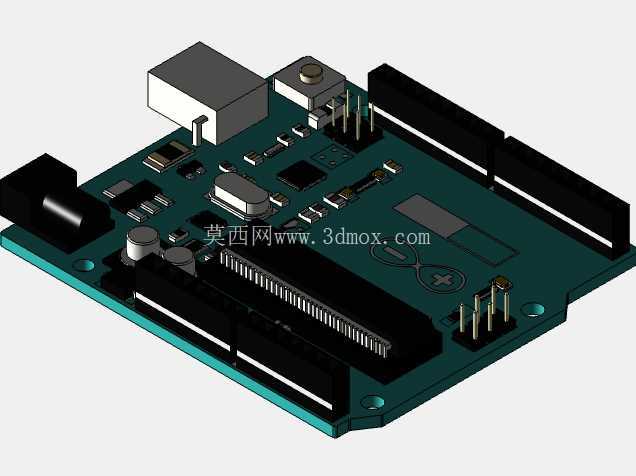

这款开源控制板的三维结构还原,完全围绕嵌入式开发场景的实际使用需求搭建,做结构设计时首先要考虑的就是创客项目、小型自动化装置、教学实验场景里的安装适配问题,很多人做小型智能装置、教学演示台、原型验证设备的时候,经常会因为控制板的安装尺寸不对、接口位置干涉反复改结构,这个模型把所有外接接口的突出高度、板载元件的最高凸起、排针的伸出长度都做了精准还原,能直接套进整体设备的结构装配里做干涉检查,不用再反复拿实物比对。

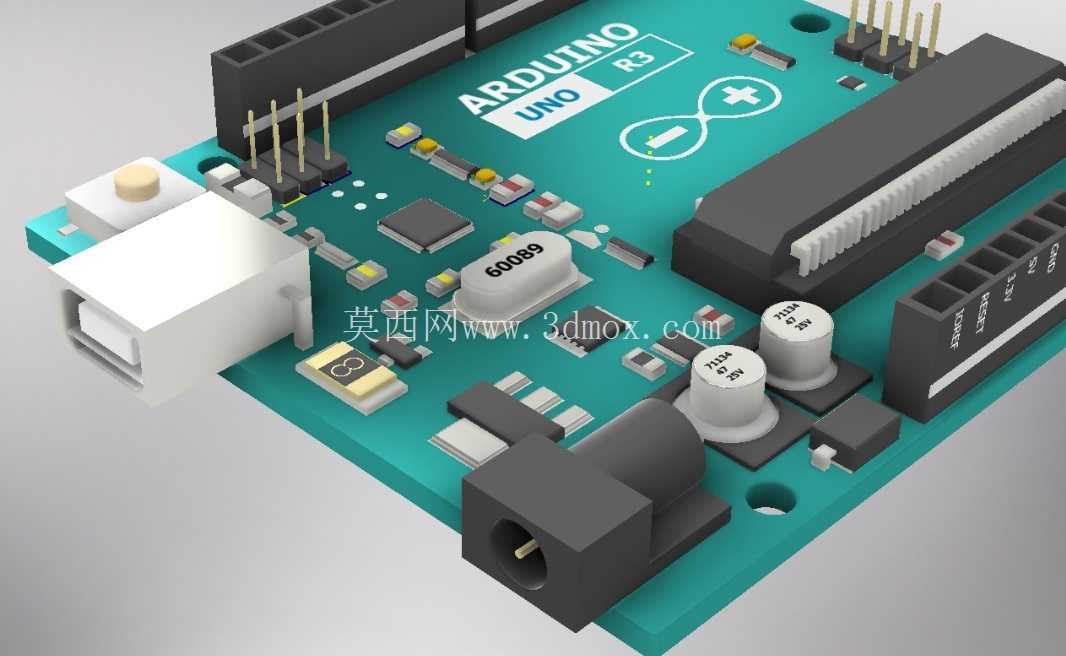

从实际用途来看,这款控制板是嵌入式原型开发里最常用的核心控制单元,能对接各类传感器、执行器,完成小型设备的逻辑控制、数据采集、信号输出,做三维建模的时候,首先梳理了板上所有元件的层级关系:最底层是2mm厚的FR4基板,基板上的铺铜走线虽然做了外观简化,但所有安装孔的位置、孔径都严格按照实物参数设置,四个角的安装孔是M3规格,距离板边的余量刚好适配常用的铜柱安装,不会出现螺丝头刮擦板边元件的问题。板上的元件布局完全遵循实物的排布逻辑,USB-B型接口的突出长度、接口下方的金属屏蔽壳厚度都做了还原,做设备外壳设计的时候,能直接预留对应的接口开口位置,不会出现开口偏位、接口插不进去的问题;直流电源插座的高度、旁边的电源稳压模块的散热片高度,是整个板上除了排针之外最高的元件,做外壳内部空间预留的时候,要在这个位置留出至少2mm的安全间隙,避免散热片贴到外壳内壁影响散热。

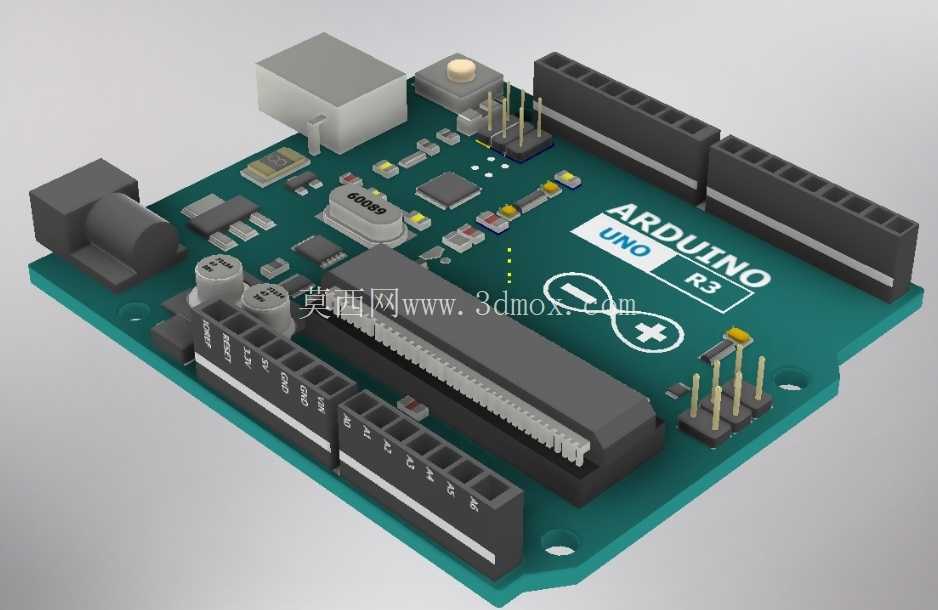

设计思路上,没有做过度的细节冗余,比如板上0402封装的贴片电阻电容,没有逐个还原每个元件的微小细节,而是按照布局位置做了阵列排布,既保证了外观的还原度,又不会让模型体量过大影响装配时的运行流畅度;排针部分做了公头排针的精准建模,每根排针的直径、间距、伸出长度都和实物一致,做外接扩展板、传感器模块的装配验证时,能直接检查排针对接的同轴度,不会出现排针歪掉、插不进扩展板的问题。板上的复位按钮是轻触式按键,按键的帽沿高度、按压行程的预留空间都做了体现,做外壳按键开孔的时候,能直接对准按键中心位置,预留合适的按压间隙,避免外壳装好之后按键按不动或者误触发。

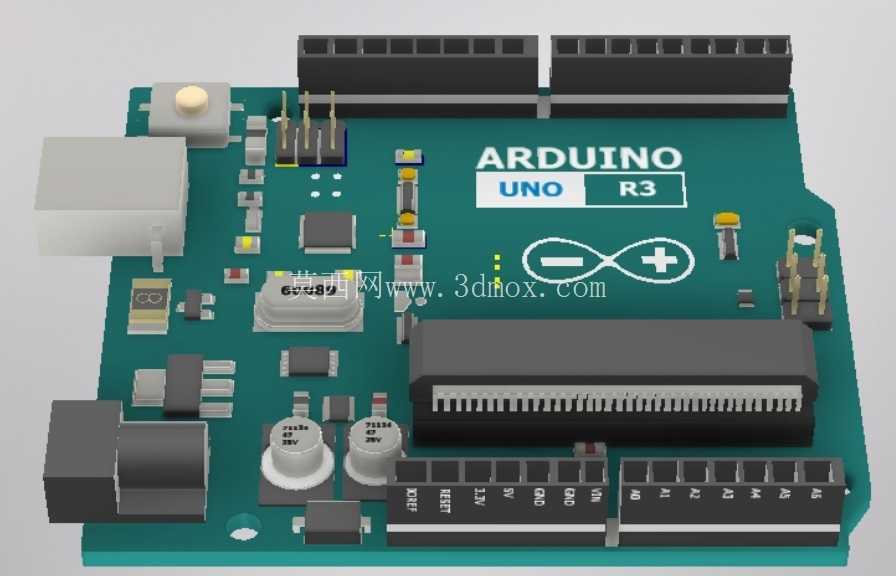

安装边界方面,整个控制板的外形是规整的矩形,除了USB接口、电源插座、排针之外,没有其他向外突出的结构,板上所有元件的最高凸起距离基板表面的高度不超过16mm,也就是说只要在安装位置上方留出18mm的净空,就能完全容纳整块控制板,不会出现元件顶到上层结构的问题;排针分布在板的两个长边,数字IO口排针和模拟口排针的间距统一是2.54mm,和标准面包板、扩展板的间距完全匹配,做堆叠式扩展结构设计的时候,可以直接用这个模型做堆叠间隙检查,预留出扩展板之间的接线空间。另外板上的主处理芯片、USB转串口芯片的位置都做了准确还原,做散热设计的时候,可以针对这两个发热元件的位置预留散热片安装位或者通风孔位置,不用再拆开实物测量元件位置。
很多刚接触结构设计的从业者做嵌入式设备外壳的时候,经常会忽略板载元件的高度差,比如USB接口的金属外壳比旁边的贴片元件高不少,如果外壳内壁做的太贴板,就会压到USB接口导致接口脱焊,这个模型把所有元件的高度差都做了准确体现,导入装配体之后就能直接生成干涉检查报告,提前避开这些安装坑。还有板上的晶振元件,位置在USB转串口芯片旁边,高度比周边的贴片电容高一点,做内部走线的时候,要注意不要把导线压在晶振上方,避免干扰晶振的起振,模型里也准确还原了这个元件的位置和高度,做布线规划的时候能直接避开这个区域。
