车载宽压DC-DC迷你ATX电源板结构设计

　　这款宽压输入的车载DC-DC电源转换板，主要面向车载CarPC、嵌入式车载计算单元这类需要标准ATX供电的场景设计，解决车辆电气系统电压波动大、发动机启停时供电不稳的实际工程问题。日常车载用电环境里，车辆启动瞬间电瓶电压会被拉低，发电机工作时输出电压又会高于标称值，常规桌面ATX电源无法适配6V到30V这么宽的输入范围，这款板卡从电路拓扑到结构布局都围绕车载工况做了针对性优化。

　　从功能特性来看，它能在6V到30V的直流输入区间稳定输出250W持续功率，峰值可承载300W的瞬时负载，完全覆盖Intel、AMD主流桌面级CPU、ITX/M-ATX主板、低功耗独立显卡、车载存储设备的供电需求。板载的可编程USB控制端口，可对接车辆ACC信号实现智能开关机控制，不会出现车辆熄火后电脑持续耗电导致电瓶亏电的问题，也规避了发动机启动瞬间曲轴扰动带来的供电闪断问题，内置的Anti-Thump功放遥控控制电路，还能同步控制车载音频设备的上电时序，避免开关机瞬间的电流冲击产生爆音。待机状态下整机电流仅1.5mA，长期驻车也不会过度消耗电瓶电量，输出端采用日本产OSCON、POSCAP固态聚合物电容，相比普通电解电容耐温范围更宽，等效串联电阻更低，能在车载舱内-40℃到85℃的宽温环境下长期稳定工作，大幅降低高温环境下电容鼓包失效的概率。

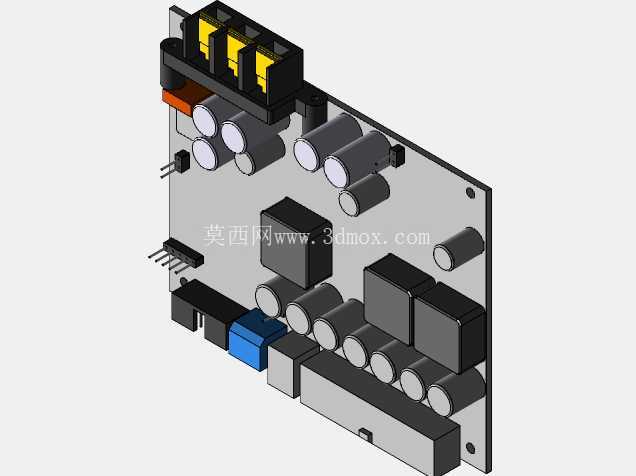

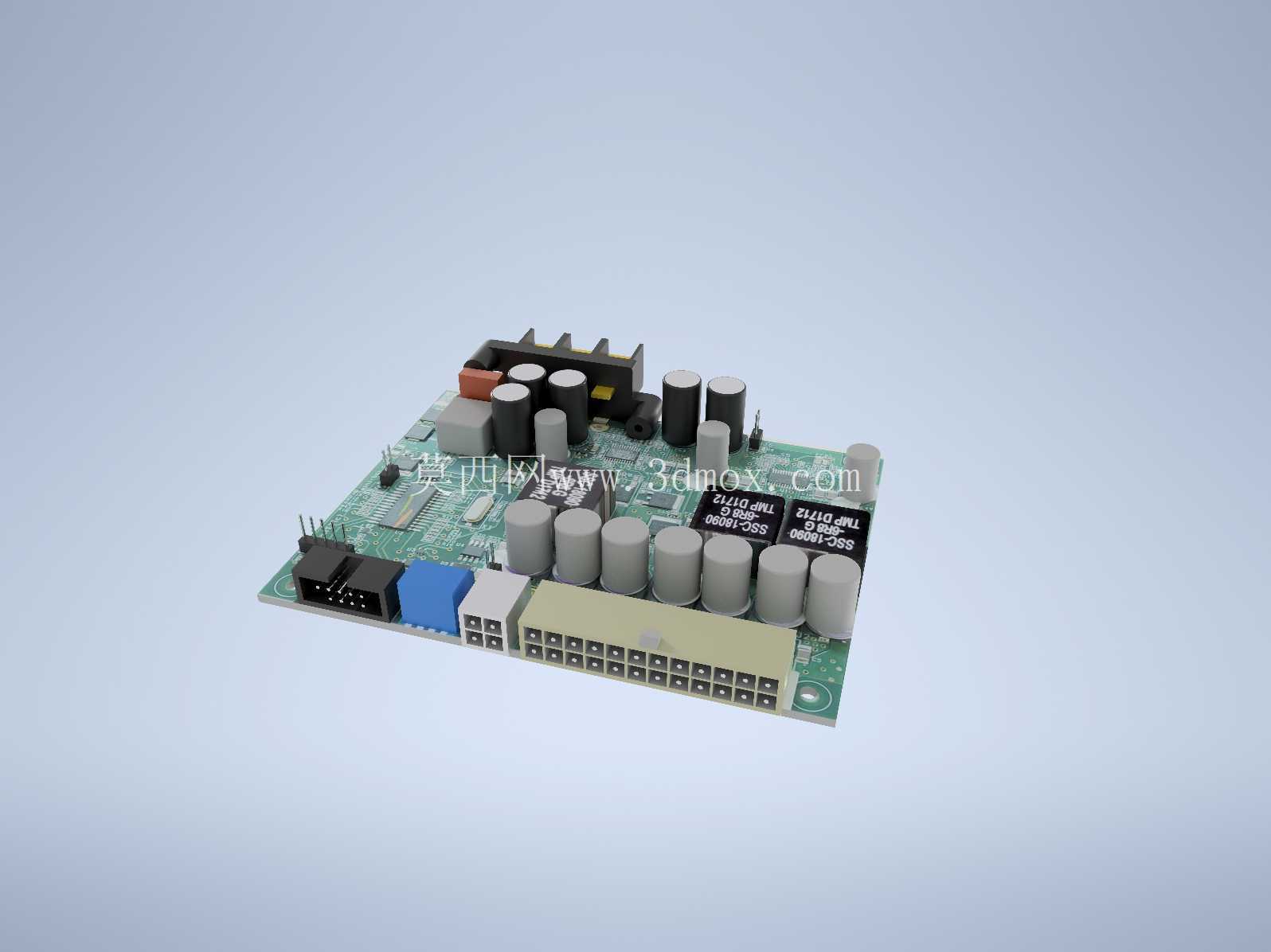

　　结构设计层面，板卡采用标准M4-ATX迷你尺寸，PCB布局严格遵循功率回路最短原则，输入端的大电流滤波电容靠近接线端子布置，减少大电流走线的长度以降低线路损耗与电磁干扰；功率MOS管与整流器件布置在板卡边缘区域，预留了加装散热片的安装孔位，可根据实际负载情况选配被动或主动散热组件，适配密闭车载安装舱内的散热条件。板载的20/24pin主板供电接口、大4D外设供电接口、SATA硬盘供电接口都采用卧式贴片加插件加固的焊接方式，能耐受车辆行驶过程中的持续振动，避免常规桌面电源接口在振动环境下松脱、虚焊的问题。

　　安装边界上，板卡的固定孔位完全兼容迷你ITX机箱、车载专用工控机箱的电源安装位，输入端子采用大电流螺丝接线柱，可直接对接车辆电瓶的正负极输出，不需要额外加装转接端子，整体板卡高度控制在35mm以内，电容、电感等最高器件的顶部预留了2mm的安全绝缘间隙，安装时不需要额外做绝缘避让，可直接固定在金属机箱内不会出现短路风险。布线时特意将高压输入回路与低压信号控制回路做了物理分隔，USB控制信号线走板卡边缘的独立布线区域，两侧做了接地包边处理，减少功率回路对控制信号的电磁干扰，避免车辆复杂电磁环境下出现开关机控制失灵的问题。

　　实际选型应用时，这款电源板可直接替换车载改装电脑里的普通ATX电源，不需要改动原有机箱的安装结构，也可用于嵌入式工业控制终端、户外移动计算设备这类采用直流电瓶供电的场景，宽压输入特性可适配12V、24V不同电压等级的车载供电系统，不需要额外加装电压转换模块。板卡上的所有插接件都选用带锁扣的工业级接插件，长期振动环境下不会出现接插件松脱的问题，输入端自带反接保护、过流保护、过温保护电路，即使安装时接线极性接反也不会烧毁后端的主板与存储设备，降低车载改装过程中的硬件损坏风险。
