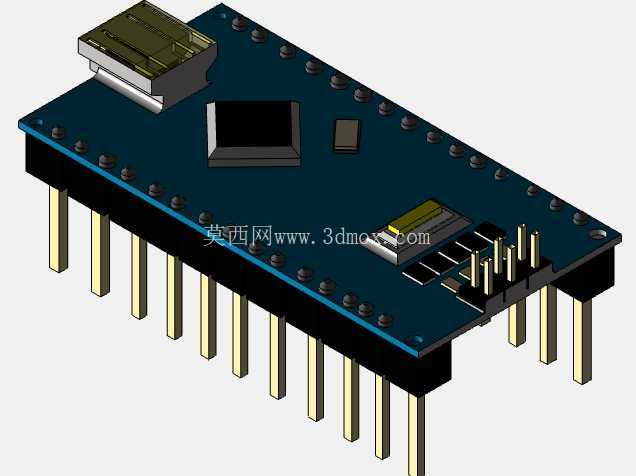

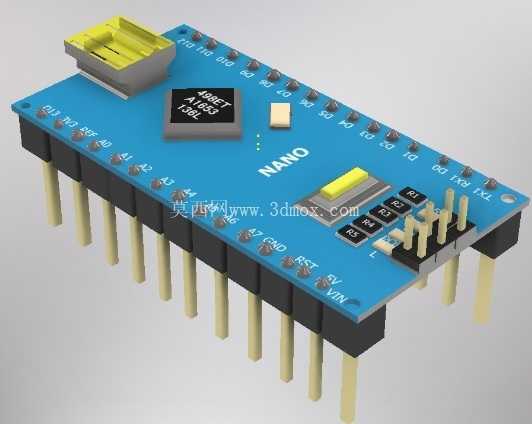

ArduinoNano微控制器开发板三维结构模型

　　这款Arduino Nano微控制器开发板的三维模型，完整还原了实物的结构细节与安装特征，可直接用于嵌入式开发设备的结构适配、教学演示装置搭建、小型智能硬件的整机结构验证场景。在创客项目开发、高校电子类专业实训教具制作、小型物联网终端设备结构设计过程中，开发板的安装位预留、接口位置匹配是结构设计阶段容易出现干涉问题的环节，该模型可直接导入装配环境，完成外壳开孔定位、内部堆叠排布、接插件走线空间预留的校核工作，避免实物打样阶段出现接口错位、安装孔位不匹配的问题。

　　从功能特性来看，该开发板作为小型化的开源微控制器核心板，板载集成了主控芯片、USB转串口芯片、复位按键、电源指示灯、用户指示灯，两侧排布标准2.54mm间距排针，引出全部IO口、电源引脚、复位引脚、串口通信引脚，可直接插接在面包板上完成原型电路搭建，也可通过排针焊接到定制载板上，作为专用控制设备的核心控制单元。模型还原了板载Mini USB接口的凸起结构、主控芯片与USB芯片的高度差、复位按键的按压行程空间、板载LED的位置，在做外壳设计时，可直接依据模型提取USB接口的开孔轮廓、复位按键的避让孔位、指示灯的透光孔位置，无需反复测量实物尺寸。设计思路上，该开发板采用紧凑化的双层PCB布局，将核心元器件集中布置在板卡中部区域，排针沿板卡两长边对称排布，最大化缩小板卡整体宽度，适配面包板的标准插接间距，板上元器件高度做了统一管控，最高的USB接口高度不超过排针插装后的总高度，既可以直接插装使用，也可以在板卡上下两侧叠加扩展模块，不会出现元器件挤压干涉的问题。

　　外形尺寸与安装边界方面，模型还原的板卡主体长度为45mm，宽度为18mm，PCB板厚度为1.6mm，两侧排针的引脚中心距板边距离为2.54mm，排针焊盘突出PCB板面的高度为0.8mm，插装排针后，排针引脚向下伸出长度为8mm，向上露出板卡表面的高度为5mm，板载USB接口突出板卡短边边缘3mm，接口上表面距离PCB板面高度为4.5mm，复位按键突出板面高度为2.5mm，在做安装结构设计时，板卡下方需要预留至少9mm的排针插接空间，上方如果叠加扩展板需要预留至少6mm的元器件避让空间，USB接口一侧需要预留至少10mm的空间用于插接数据线，避免数据线插头与周边结构出现干涉。

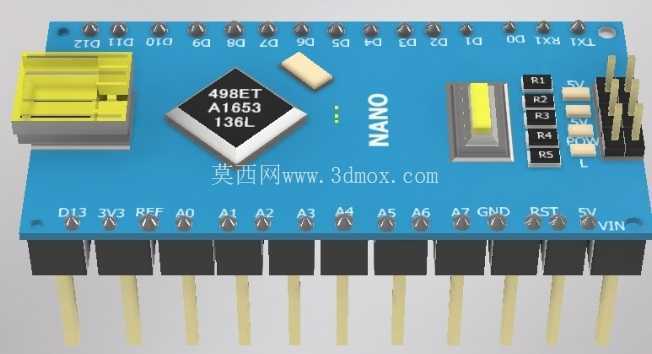

　　在小型智能传感器节点制作过程中，可依托该模型完成外壳的一体化设计，将传感器模块、电池模块与开发板在壳体内做分层排布，通过模型校核各模块之间的间隙，确保组装后不会出现元器件挤压、走线空间不足的问题；在教学演示装置制作中，该模型可用于搭建透明展示外壳，将开发板的工作状态直观展示出来，配合3D打印的固定结构，可将开发板稳固安装在演示面板上，所有接口位置与模型完全一致，组装时无需二次修配。模型对板上丝印的位置也做了对应还原，包括引脚编号丝印、板卡名称标识、元器件极性标识，在做结构设计时可通过丝印位置快速确认引脚定义对应的方位，避免出现接口方向装反的问题。对于需要将该开发板集成到专用设备中的结构设计人员来说，该模型可直接用于安装固定柱的位置设计，在板卡四个边角位置预留M2螺丝安装柱的空间，安装柱高度可根据板上最高元器件的高度设置，确保螺丝锁紧后不会挤压板载元器件，同时固定柱的位置不会遮挡排针引脚，方便后期接线调试。
