90度弯角4针ATX电源接插件结构设计

　　在PC电源、工业控制板卡、嵌入式设备的内部布线场景中，板端电源接插件的空间适配性一直是结构设计阶段需要重点考量的环节，常规直插式ATX电源接插件在布线空间局促的机箱内部、堆叠式板卡布局中，往往会因为插针出线方向垂直于板面，占用过多垂直方向空间，甚至出现线材弯折半径不足、长期受力老化断裂的问题，90度弯角结构的4针ATX接插件正是针对这类空间受限场景开发的连接部件。

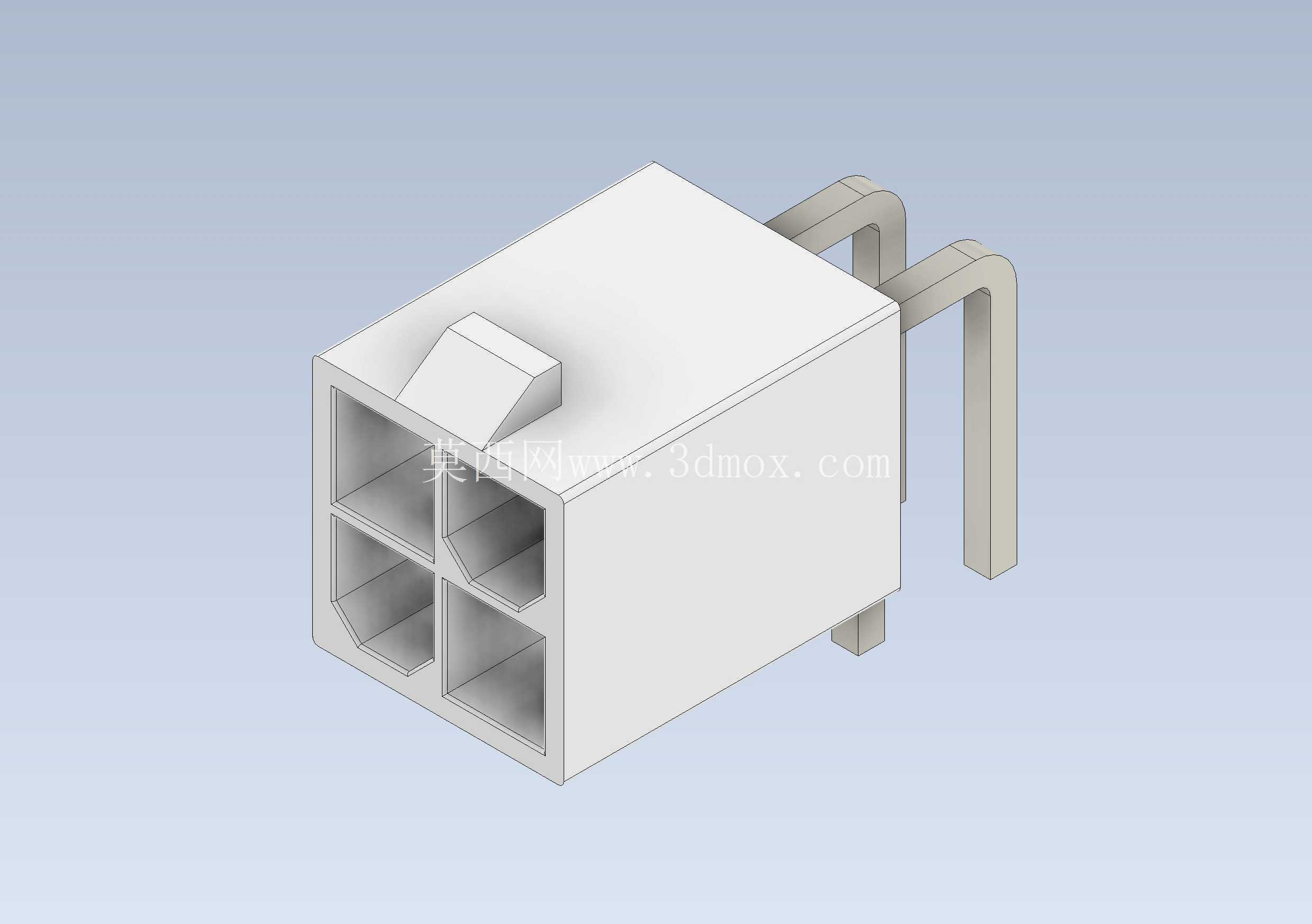

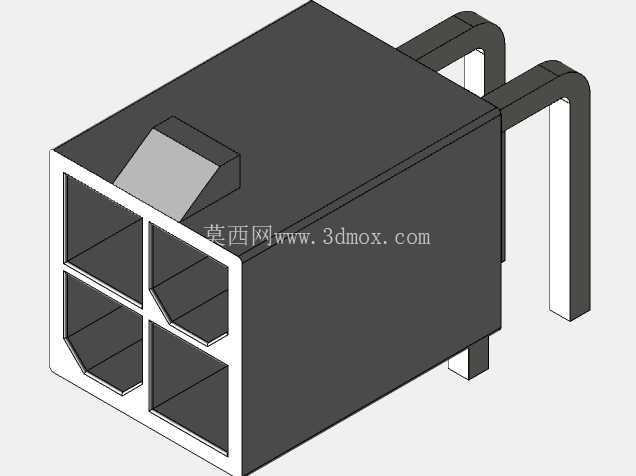

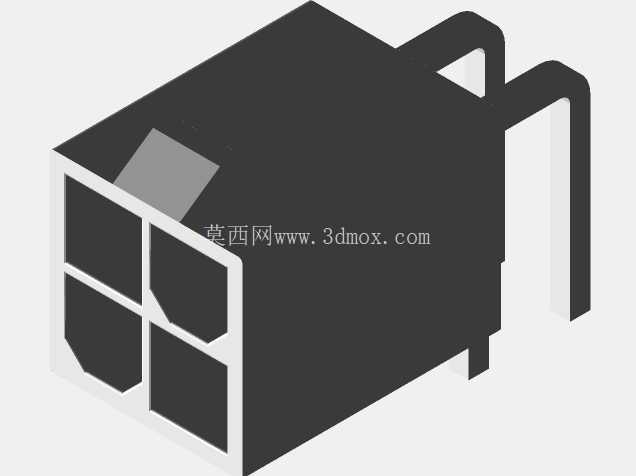

　　这款接插件的主体采用绝缘耐温的工程塑料塑压成型，基座部分为方正的块状结构，四个接线腔呈2×2矩阵排布，每个腔体内部预留了金属插针的卡位结构，能够保证公母插合时插针的对位精度，避免插针偏斜导致的接触不良、短路风险。接插件的弯角插针采用导电性能优异的铜合金基材冲压成型，插针与塑壳基座结合的位置做了防退卡扣结构，在多次插拔受力后不会出现插针松动、后退的问题，弯角部分的弯折半径经过严格核算，既保证插针在塑壳内部的固定强度，也不会因为弯折应力导致插针断裂、导电截面积受损。

　　从安装边界来看，这款接插件的塑壳基座贴装在PCB板面时，占用的板面投影面积与同规格直插接插件基本一致，但出线方向从垂直板面转为平行于板面，能够大幅降低接插件整体的垂直高度，在1U超薄机箱、板卡间距不足20mm的堆叠式设备内部，这种结构可以让电源出线顺着板面方向排布，不需要对线材做90度暴力弯折，既能够减少线材外被的磨损风险，也能让机箱内部的布线更加规整，降低风阻，提升设备内部的散热效率。接插件侧面设计的防呆凸台结构，能够在公母头对插时起到导向和防反插作用，操作人员不需要刻意辨认接口方向，顺着凸台导向就可以顺利完成插合，避免反插导致的插针弯折、电源接反烧毁板卡的问题。

　　在实际选型应用中，这款4针弯角ATX接插件通常用于板卡的辅助供电回路，比如工控主板的外设供电、显卡的辅助供电、工业驱动板的低压电源输入场景，其额定载流能力能够满足常规低压直流供电的传输需求，塑壳材料的耐温等级可以适配板卡过波峰焊时的短时高温环境，不会出现焊接过程中塑壳变形、插针移位的问题。设计建模阶段，这款接插件的模型完整还原了塑壳的分型线、插针的弯折角度、安装定位柱的尺寸位置，结构设计人员在进行PCB布局、机箱结构校核时，可以直接调用该模型进行干涉检查，不需要反复测绘实物尺寸，能够有效缩短产品开发阶段的结构评审周期，避免因为接插件选型尺寸不符导致的开模后改模、板卡返工问题。

　　从结构细节来看，接插件的插针伸出塑壳的焊接端长度做了标准化设计，能够适配常规厚度的PCB板，焊接端的直径与PCB板上的安装孔径匹配，插装时可以顺利穿过焊盘，过波峰焊后焊锡能够均匀包裹焊接端，保证焊接强度与导电可靠性。塑壳表面的脱模斜度按照注塑工艺要求做了合理设置，不会出现注塑生产时粘模、顶白的问题，四个接线腔的内部尺寸公差控制在合理范围，既能够保证公母插合时的插拔手感适中，也不会因为间隙过大导致接触电阻升高、接头发热的问题。在设备长期运行的振动场景下，这款接插件的塑壳与PCB板之间可以通过定位柱实现预固定，焊接完成后能够承受一定的振动冲击，不会出现接插件松脱、接触不良的故障，适合在工业控制、车载电子这类存在持续振动的应用场景中使用。
