电脑CPU散热用单相水冷换热冷头结构

　　在桌面级高性能计算、超频DIY主机、小型化工控计算单元的散热系统搭建场景中，单相水冷头是直接接触CPU热源、完成热量从芯片到冷却液传导的核心换热部件，其结构设计直接决定整个液冷回路的换热效率与安装适配性。这款水冷头采用分体式结构设计，核心换热区域为铜质冷板基材，冷板表面可根据散热需求加工不同构型的微通道结构，通过增大冷却液与冷板的接触面积、优化流道内冷却液的湍流状态，提升热交换效率，适配CFD流场仿真验证与散热性能迭代测试需求，也可作为散热结构教学演示的实体参考结构。

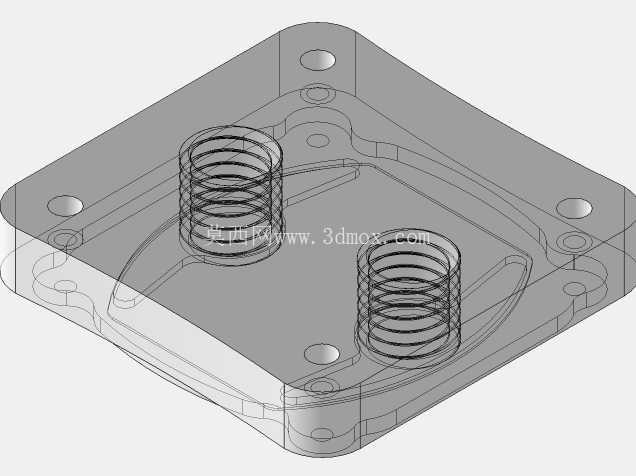

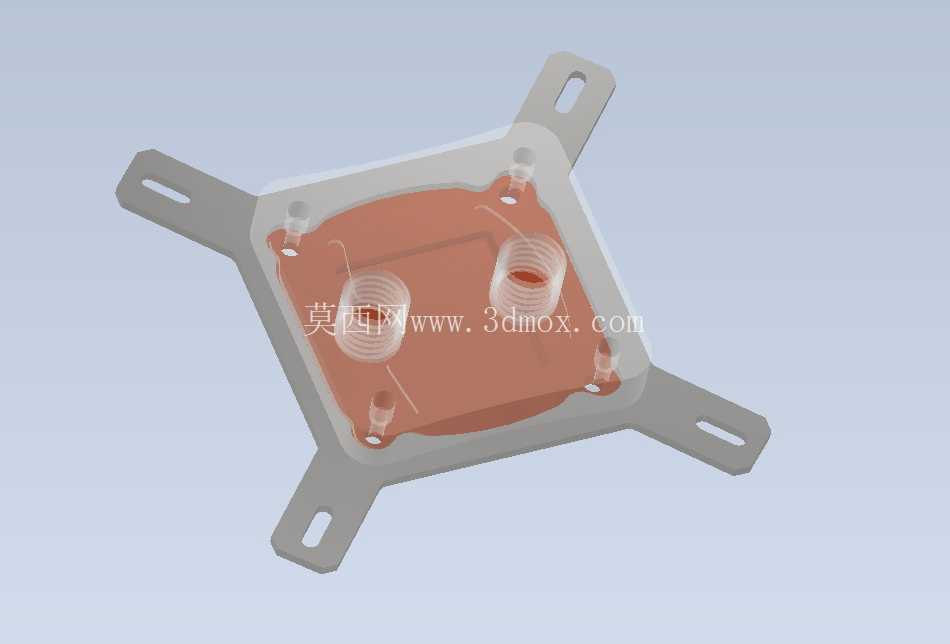

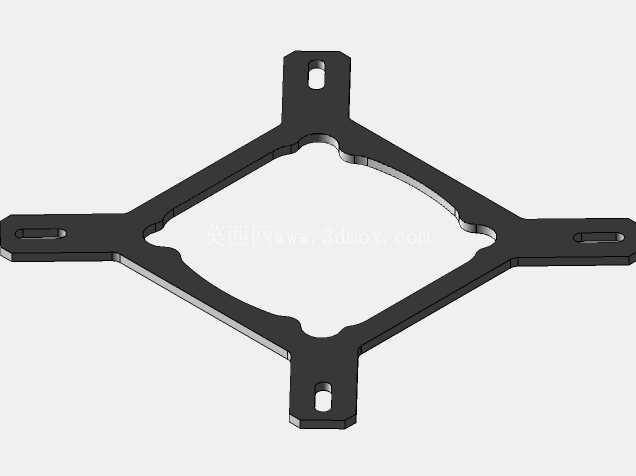

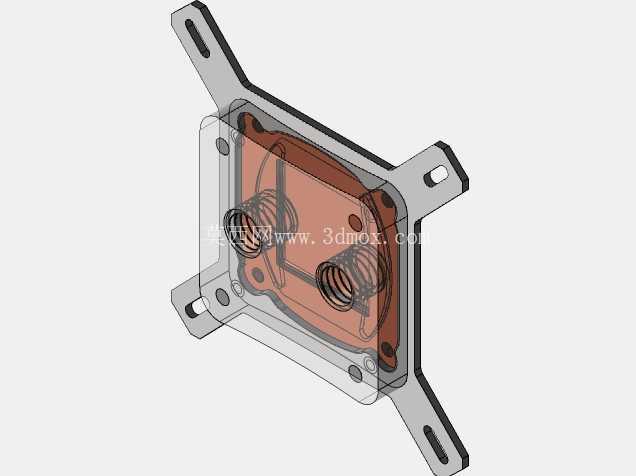

　　冷板外围设置四个带长圆孔的安装支耳，支耳采用工程塑料材质一体成型，长圆孔的设计可兼容不同孔距的CPU安装座，覆盖主流消费级CPU的安装孔位范围，安装时可通过调整固定螺丝在长圆孔内的位置，适配不同主板的CPU固定座公差，避免安装孔位偏差导致的冷板无法贴合、压损CPU顶盖的问题。冷板上方的密封腔体采用透明可视化材质制作，可直观观察腔体内部冷却液的流动状态，方便排查流道内气泡堆积、流量不均等问题，腔体上设置两个标准规格的水嘴接口，分别作为冷却液的进液端与出液端，接口采用外螺纹结构，可适配常见的快插接头、宝塔接头，匹配不同管径的水冷软管与硬管安装需求。

　　从安装边界来看，冷板整体为正方形构型，四个支耳向外延伸后整体外接圆尺寸控制在常规CPU散热安装的允许范围内，不会与主板周边的内存插槽、CPU供电散热装甲产生干涉，冷板底部的接触平面经过平整度处理，可保证与CPU顶盖的紧密贴合，减少接触热阻。在实际使用场景中，这款冷头可适配单相液冷回路，冷却液在冷板内部流道单次通过即可带走CPU工作产生的热量，无需相变过程，回路搭建难度低，维护成本低，既可以用于常规台式机的CPU散热改装，也可以用于小型服务器、嵌入式计算单元的定制化散热系统搭建。

　　冷板的微通道结构预留了修改空间，设计人员可根据不同CPU的TDP功耗等级，调整流道的宽度、深度、排布方式，比如针对高功耗的超频CPU，可采用更密集的微通道构型提升换热能力，针对低功耗的工控CPU，可采用更宽的流道降低流阻，减少水泵的负载。安装支耳的结构强度经过校核，在固定螺丝拧紧到标准扭矩时，不会出现支耳断裂、变形的问题，可保证冷板与CPU顶盖之间的压力均匀，避免局部压力过大导致的CPU核心压损、冷板变形漏液等问题。密封腔体与冷板之间采用密封圈压合密封，密封圈的安装槽设置在冷板边缘，可承受常规液冷回路的工作压力，不会出现冷却液渗漏的问题，透明腔体的材质耐冷却液腐蚀，长期使用不会出现开裂、浑浊的问题，可长期保持内部流道的可视化效果。在结构设计过程中，这款冷头的尺寸链经过严格校核，冷板底部到水嘴顶部的高度控制在小机箱的散热限高范围内，可适配ITX小机箱的安装空间需求，水嘴的朝向可根据机箱内部的管路走向需求调整，方便用户规划水冷管路的排布，减少管路弯折导致的流阻增加问题。
