带安装固定柱的轴流风扇金属散热组件

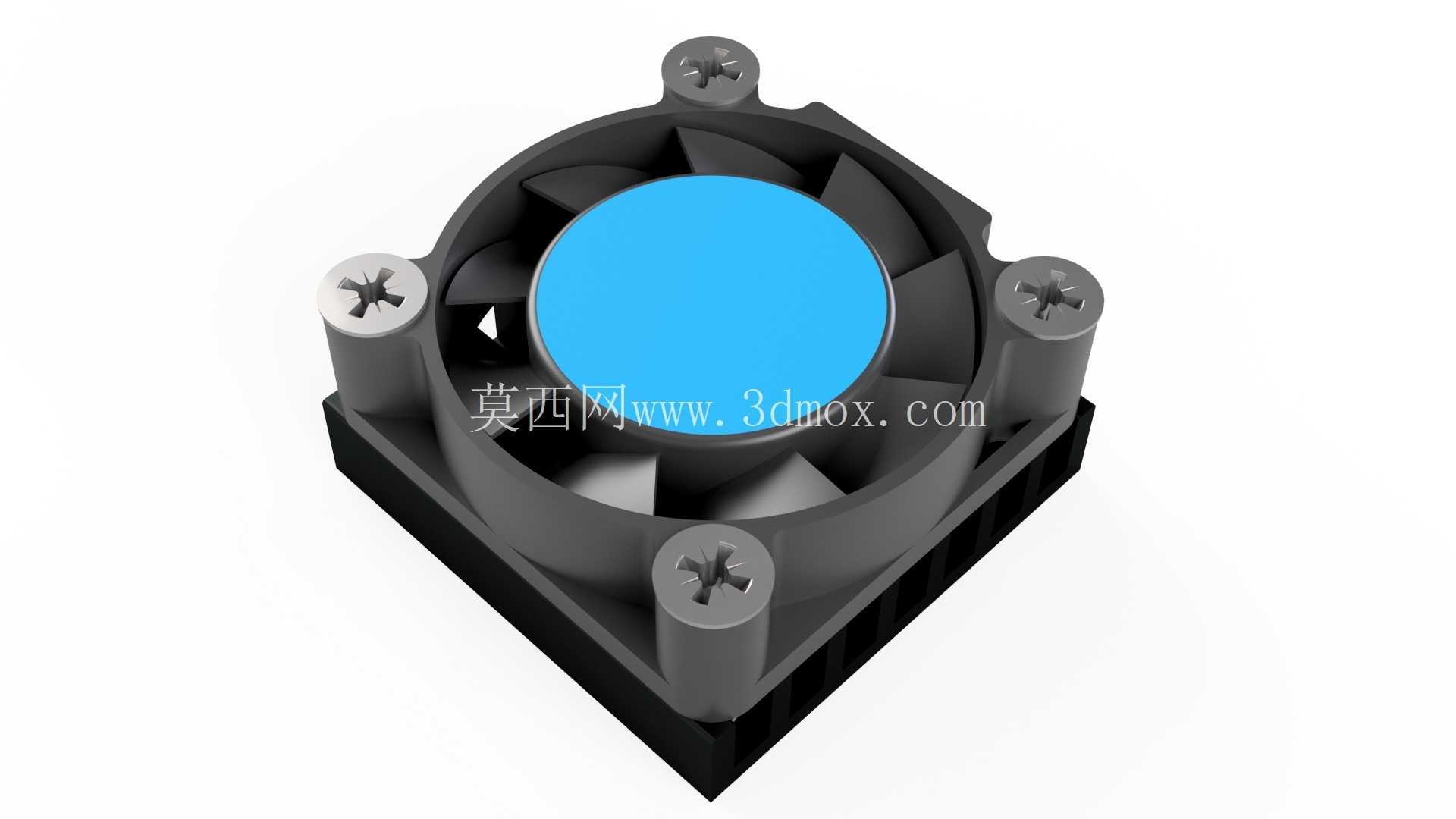

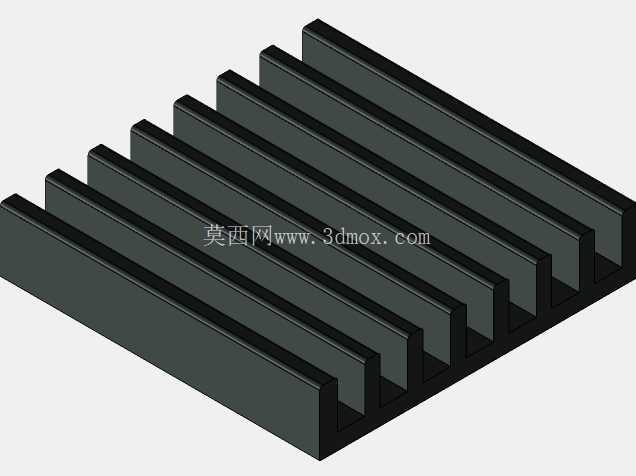

　　在嵌入式工控板、小型伺服驱动模块、低功耗工业主控板这类对安装空间有严格限制的电子设备散热场景里，风冷散热始终是平衡成本、可靠性与散热效率的首选方案，这套带安装固定结构的轴流风扇金属散热组件，就是针对这类紧凑安装场景做的结构适配设计。整套组件的核心散热路径分为两部分，下部是一体挤压成型的铝制散热鳍片基座，上部是直接锁附在基座上的直流轴流风扇，两者通过四颗十字盘头螺丝完成刚性连接，不需要额外的固定支架，能直接适配PCB板上预设的四个安装孔位，减少装配环节的零件数量。

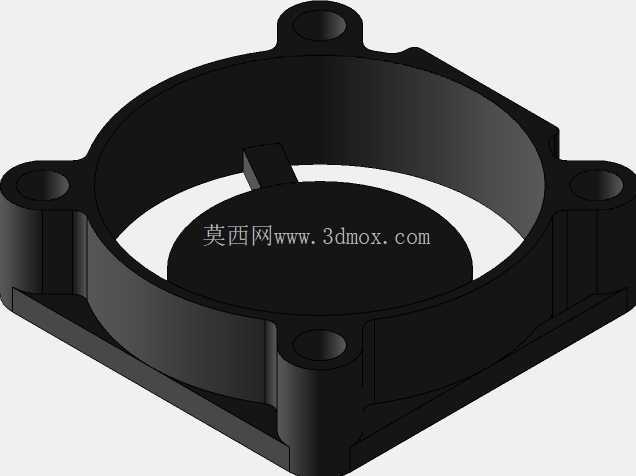

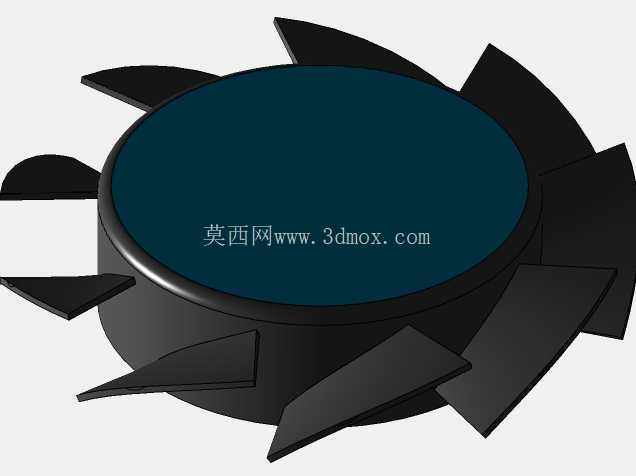

　　从安装边界来看，整套组件的外轮廓为正方形，四个角的安装柱向外延伸出定位凸台，凸台上预留的沉头螺丝孔可以让安装螺丝完全沉入柱体内部，不会突出组件上表面，避免和设备内部上层的走线、结构件产生干涉；安装柱的高度经过匹配设计，让风扇下表面和散热鳍片顶部之间预留了刚好的导风间隙，不会因为风扇贴死鳍片导致风阻陡增，也不会因为间隙过大造成气流旁通损失。散热鳍片采用等间距直肋结构，鳍片厚度和间距的配比经过流场校核，在风扇提供的额定风压下，气流可以顺着鳍片间隙从四个侧面顺畅流出，不会在鳍片根部形成涡流滞区，基座和发热元件接触的底面做了平面度管控，安装时只需要涂覆薄薄一层导热硅脂就能填充微观间隙，不需要额外加装导热垫来补偿平面度误差，能降低接触热阻。上部的轴流风扇采用外转子结构，扇叶为后掠式设计，运转时的气流方向垂直向下直吹鳍片基座中心区域，也就是发热元件的核心位置，相比侧吹结构能让冷风直接覆盖最高温区域，再通过鳍片将热量分散到整个散热面随气流带出；风扇的外框和安装柱做了一体化的定位设计，装配时不需要额外调整风扇的对中位置，四个螺丝孔位和散热基座上的柱体完全对齐，一线装配员工不需要辅助治具就能完成锁附，能提升产线装配效率。

　　在实际选型适配时，这套组件的安装孔距是行业通用的小尺寸风扇标准孔距，可以直接替换同尺寸规格的无风扇散热片，也能替换原有塑料框架的散热风扇组件，金属材质的散热基座相比塑料支架的散热方案，本身也能承担一部分结构支撑作用，在有轻微振动的工业设备使用场景里，不会因为塑料支架老化出现风扇移位、螺丝松脱的问题。设计过程中特意将四个安装螺丝的受力点设置在散热基座的四个角柱上，锁附螺丝时的压力不会直接传导到鳍片结构上，避免锁附力过大导致鳍片变形、基座底面翘曲的问题，同时角柱的壁厚做了加强处理，能承受多次拆装的螺丝锁附力矩，不会出现柱体开裂的情况。

　　扇叶和风扇外框之间的间隙控制在极小范围内，能减少叶尖漏风损失，提升风扇的实际送风效率，风扇的供电引线从框架侧面预留的出线槽引出，引线位置避开了安装柱和鳍片的出风路径，不会被气流长期吹拂导致引线外皮老化，也不会干扰鳍片的正常出风。这套组件不需要额外的导风罩结构，自身的结构就已经形成了完整的风冷流道，在密闭的小型设备腔体内部，也能通过自身的流道设计将鳍片上的热量带到腔体周边，配合设备外壳的散热孔完成整体热交换，适合用在环境温度不超过60摄氏度、发热元件功耗在10W到25W区间的工业电子设备上，相比更大尺寸的散热方案，能节省至少30%的安装高度空间，给设备内部的其他元件留出更多布局余量。
