研华PICMG1.3全尺寸工业CPU单板结构

　　这款全尺寸单板是面向工业级工控场景开发的核心计算载体，适配标准PICMG1.3规范的工业机箱背板使用，常见于工业自动化产线控制主机、轨道交通车载计算单元、电力场站监控上位机、数控机床内置控制中枢这类需要长时间高负载稳定运行的场景，和消费级主板的设计逻辑完全不同，从元器件选型到结构布局都优先保障宽温工况下的运行可靠性，抗振动、抗电磁干扰的冗余设计贯穿整个建模过程。

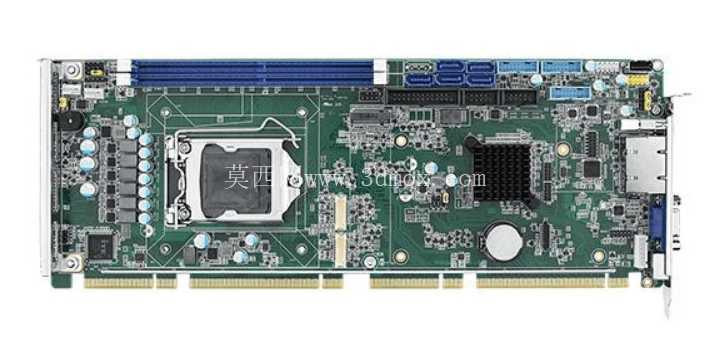

　　从结构布局来看，整块板卡采用长条形全尺寸设计，金手指端完全匹配PICMG1.3背板的插槽定义，安装时沿机箱导轨推入即可完成与背板的接插，板边预留的固定孔位对应工控机箱的压条安装位，可在持续振动的工业场景下避免板卡移位、接插松动的问题。板载CPU插槽区域做了专门的加固设计，周围的电容、供电模块排布避开了散热器安装的干涉范围，不管是搭配主动风冷散热器还是被动式散热鳍片，都能预留足够的安装空间，不会出现元器件和散热结构磕碰的问题。

　　内存插槽区域设置在板卡靠近前端接口的一侧，采用立式插槽设计，内存条安装后不会和机箱上盖、相邻扩展卡产生空间冲突，插槽两端的卡扣结构完全还原实物的锁定逻辑，建模时保留了卡扣开合的运动间隙，方便后续做装配模拟时验证操作空间是否充足。板载的I/O接口全部集中在板卡的前端出面板侧，从串口、网口到USB接口、显示接口的排布完全符合工业机箱后面板的开孔规范，接口周围的固定焊盘、屏蔽罩结构都做了精细化还原，做整机结构验证时可以直接匹配机箱面板的开孔位置做干涉检查，不需要额外调整接口坐标。

　　板卡上的各类接插件排布都遵循工业板卡的设计规范，供电接插件设置在板卡边缘靠近金手指的位置，方便机箱内部走线，不会出现线缆横跨板卡表面影响风道的问题；板载的插针、跳线槽位都做了凸起标识，还原实物的丝印位置对应的结构特征，方便做装配工艺模拟时识别接线点位。散热片的安装位置避开了板上的高电容元件，底部的固定柱对应板卡上的安装孔位，建模时保留了0.2mm的安装间隙，模拟实际生产中的公差累积，避免结构设计过盈导致装配困难。

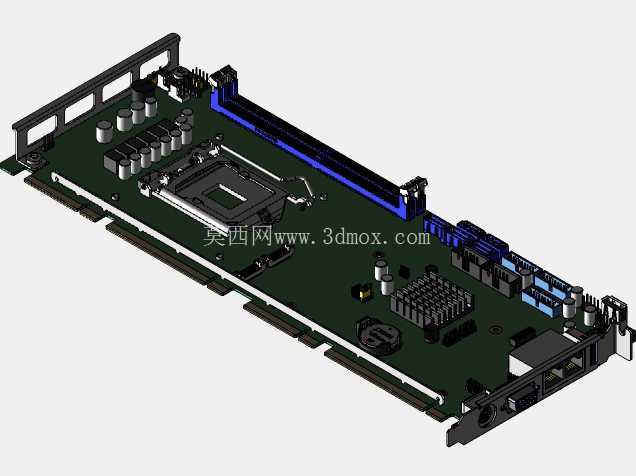

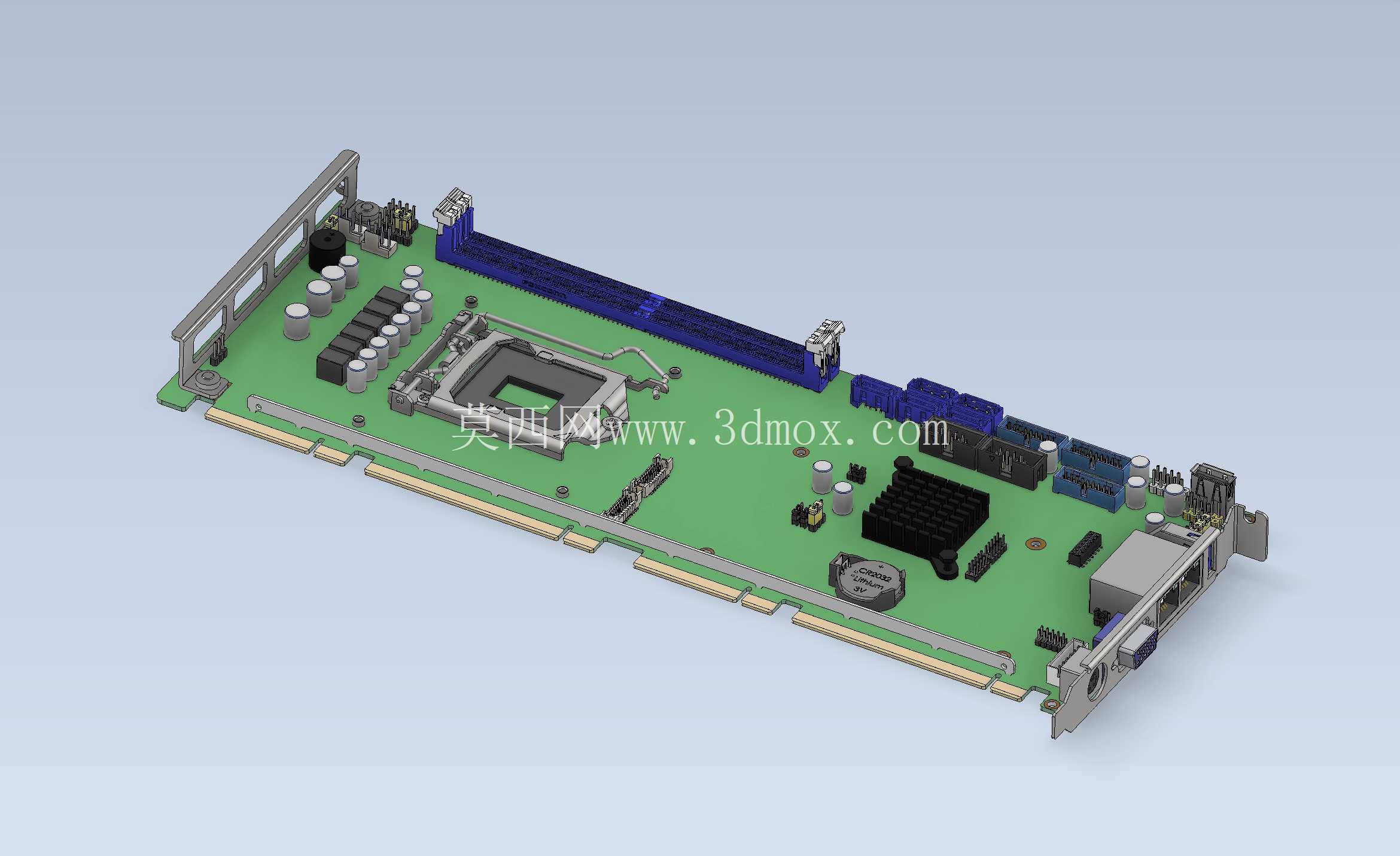

　　在建模细节处理上，板卡表面的阻焊层、丝印标识都做了分层处理，不同功能区域的元器件高度差完全参照实物测绘数据还原，比如最高的电容元件高度、内存插槽安装内存条后的总高度、CPU散热器安装后的总高度都做了精准标定，在做整机结构设计时可以直接调取这个模型做空间校验，快速确认板卡和机箱内部的硬盘架、扩展卡、风道结构是否存在干涉。板边的导轨接触区域做了倒角处理，还原实际板卡的工艺特征，推入机箱导轨时不会出现卡滞的问题，金手指部分的分段结构也对应背板插槽的引脚定义，接插深度的尺寸完全符合PICMG1.3的规范要求，保证接插后信号传输的稳定性。

　　不同于消费级主板追求紧凑布局的设计思路，这款工业CPU板的元器件排布预留了足够的爬电距离，高发热元件和周边热敏元件之间留足了散热空间，即使在无强制风冷的密闭工控机箱内，也能依靠板卡自身的散热设计维持稳定运行。建模过程中对板上的各类加固结构、屏蔽罩都做了独立零件拆分，方便后续做有限元分析时单独赋予材料属性，模拟振动工况下的结构强度，验证板卡长时间运行后的结构可靠性。
