适配DIN导轨安装的树莓派5防护外壳

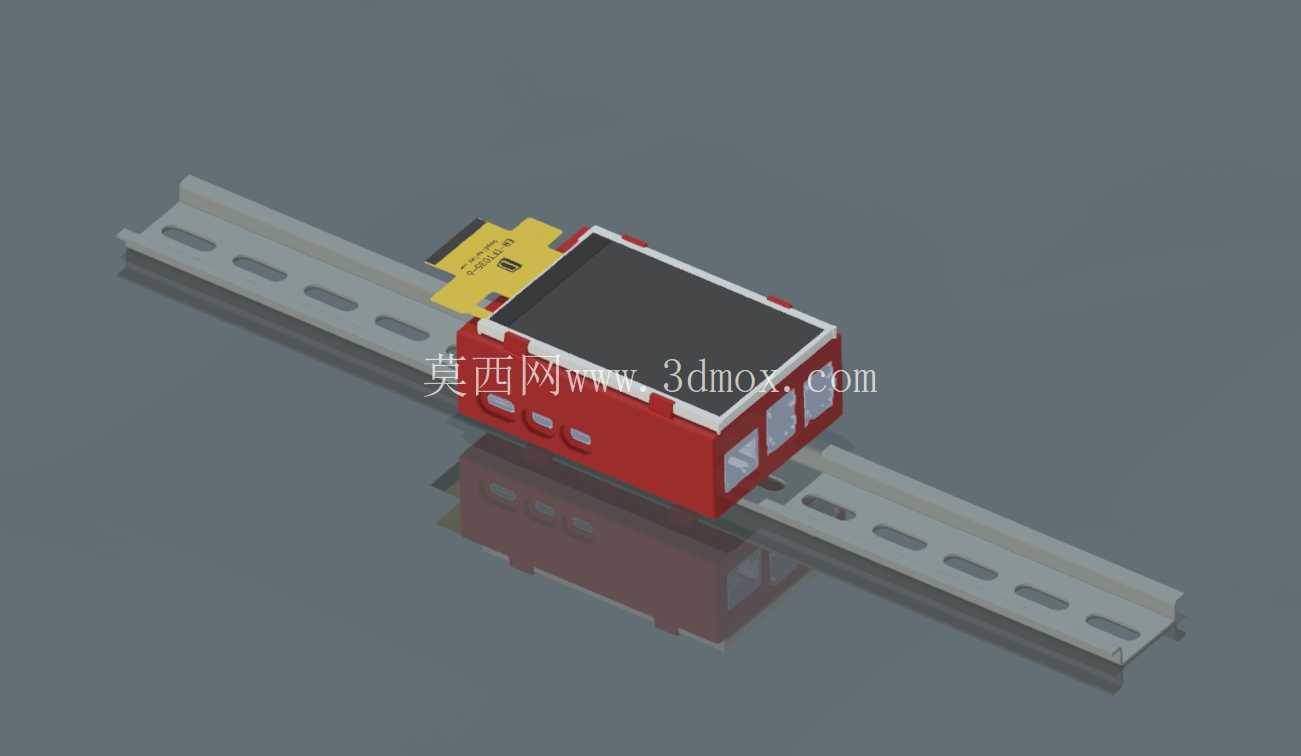

　　在工业现场的嵌入式控制场景里，单板计算机的安装防护一直是一线结构工程师需要落地的细节问题，这款适配树莓派5的防护外壳，正是针对工控柜内DIN导轨安装场景做的定向结构设计，解决了裸板直接安装在柜内易积灰、易被线缆剐蹭、接口受力易损坏的常见问题。日常做小型设备的嵌入式改造、分布式数据采集节点搭建、小型设备的本地控制终端部署时，很多工程师会选用树莓派5作为核心控制板，但裸板的固定一直是个麻烦事：用扎带绑在导轨上不仅不规整，调试时拆装麻烦，外接小型显示屏时更是没有固定位置，屏幕排线容易被拉扯松脱，时间久了还会因为柜内振动导致接触不良。这款外壳的设计首先把安装基准对准了工业柜内最通用的35mm标准DIN导轨，外壳背部的卡扣结构直接适配导轨的卡装尺寸，不需要额外打孔安装，卡入导轨后就能实现可靠固定，拆装时只需要拨动卡扣就能快速取下，完全匹配工控柜内元器件的安装习惯，不需要额外做安装支架，能直接和断路器、继电器、端子排等标准元器件并排安装在同一条导轨上，柜内布线更规整，也符合电气柜的安装规范。

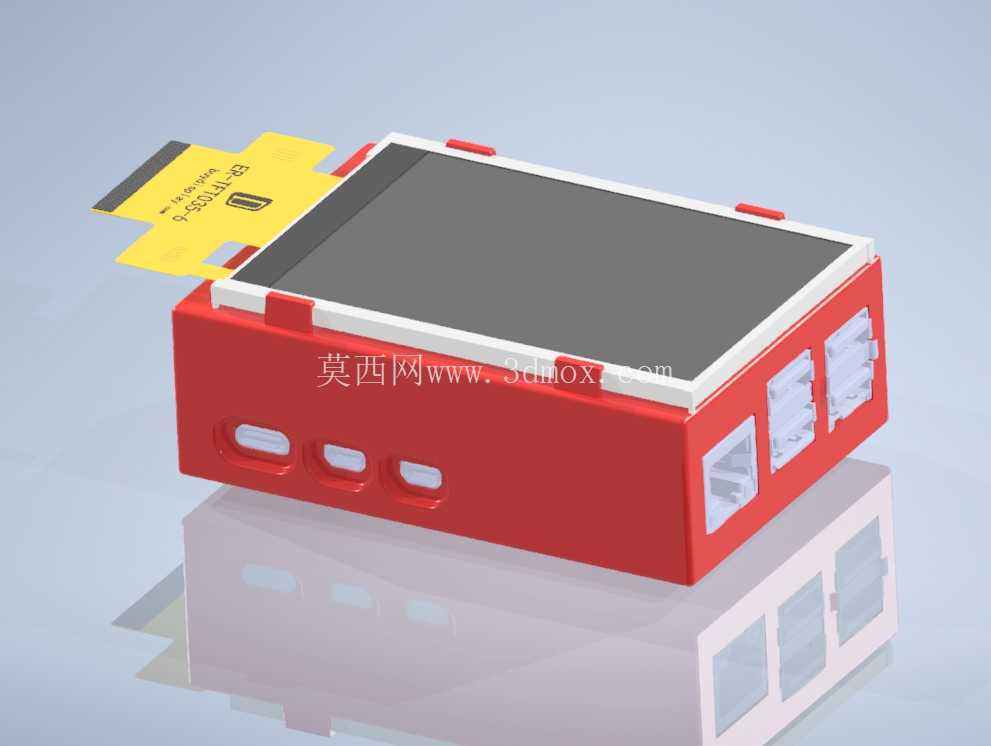

　　外壳的主体腔体完全贴合树莓派5的板型轮廓，各个接口位置都做了精准的避让开口，包括电源接口、以太网口、USB接口、GPIO排针的位置都预留了对应尺寸的过孔，不会遮挡接口，外接线缆时可以直接插接，不需要额外调整位置，腔体内部做了限位筋，板卡装入后不会在壳体内晃动，避免运输或者柜内振动导致板卡移位、接口错位的问题。针对很多嵌入式场景需要外接小型状态显示屏的需求，外壳正面专门预留了显示屏的安装座，安装座的尺寸匹配常用的小型SPI显示屏的安装孔位，屏幕装入后可以直接卡在外壳正面，排线可以顺着壳体内的预留走线槽连接到树莓派的GPIO接口，不会出现排线外露、被其他部件剐蹭的问题，屏幕安装后和外壳表面齐平，既可以实时显示设备运行状态、采集数据参数，也不会额外占用柜内的安装空间，不需要单独为显示屏做固定支架。

　　从安装边界来看，外壳卡装在DIN导轨上之后，整体突出导轨表面的厚度控制得比较紧凑，不会和柜内的其他元器件产生干涉，相邻安装的端子排或者继电器之间只需要预留极小的间隙就可以，不会过多占用柜内的导轨空间，对于小型控制箱、分布式IO节点这类安装空间紧张的场景非常友好。外壳的侧面还预留了散热对应的通风间隙，树莓派5在高负载运行时产生的热量可以通过间隙自然散出，不会因为密封外壳导致热量堆积、板卡降频运行，同时这些间隙的尺寸做了控制，既可以保证通风，也能阻挡大部分的柜内浮尘直接落到板卡表面，减少积灰导致的短路、接触不良风险。

　　在实际的项目应用里，这类外壳可以用在小型设备的本地控制节点、车间环境数据采集终端、小型自动化设备的人机交互终端、实验室测试设备的控制单元等场景，不需要单独设计定制外壳，直接把树莓派5装入壳内，卡到导轨上就能完成硬件的安装固定，搭配正面的显示屏可以直接在本地查看运行参数，不需要外接额外的显示设备，调试和日常巡检都更方便。设计时也考虑了日常维护的便利性，外壳的上下盖采用卡扣式连接，不需要螺丝固定，需要更换板卡、调整接线或者排查故障时，直接撬开卡扣就能打开外壳，不需要借助额外工具，在柜内操作时也不会因为拧螺丝导致小零件掉落到柜内引发电气故障。整体结构没有多余的冗余设计，所有的结构特征都围绕实际安装使用的痛点展开：既解决了裸板安装固定的问题，兼顾了显示屏的安装需求，适配标准DIN导轨的安装方式完全融入现有工控柜的安装体系，紧凑的外形尺寸不会浪费宝贵的柜内空间，通风与防护的平衡也适配工业现场的实际运行环境，对于需要快速搭建嵌入式控制节点的工程师来说，这类标准化的外壳可以大幅减少结构设计的工作量，缩短项目的硬件落地周期，不需要为了单板的安装防护单独开模或者加工定制件，直接选用就能满足大部分工业场景下的安装防护需求。
