台式机机箱轴流散热风扇结构设计

　　日常做消费电子散热结构选型时，这类标准尺寸的轴流风扇是接触频次最高的部件之一，小到ITX迷你主机、办公台式机，大到工控机柜、小型服务器风冷模组，都能看到同结构产品的应用。不同于工业场景的大尺寸高压风机，电脑用的散热风扇核心诉求是在有限安装空间内，平衡风量、风压与运行噪音，同时兼顾长期运行的结构可靠性，毕竟消费类电子的使用场景多是贴近用户的桌面环境，过大的风噪、转动震动都会直接影响使用体验。

　　从结构设计逻辑来看，这款风扇采用了经典的方形外框加中心轮毂的轴流布局，外框的四个角预留了标准的安装孔位，孔位间距完全适配通用机箱的风扇安装位，安装时不需要额外做转接支架，直接用对应规格的自攻螺丝或者橡胶减震钉就能完成固定，外框的厚度也控制在常规机箱的安装边界内，不会和机箱内的内存马甲、CPU散热塔、显卡背板等部件产生空间干涉。扇叶的曲面做了针对性的优化，不是简单的等倾角平面结构，每片扇叶从靠近轮毂的根部到外沿，倾角做了连续的渐变过渡，这种设计能在扇叶转动时减少叶尖涡流的产生，一方面能提升同等转速下的有效送风效率，另一方面也能降低气流切割产生的高频噪音，实际做风洞测试的时候，同转速下这种渐变倾角扇叶的风量比等倾角设计高12%左右，噪音值能低3-5分贝。

　　中心的轮毂部分除了容纳驱动电机、轴承组件之外，轮毂的曲面造型也做了导流设计，能引导气流平滑进入扇叶做功区域，避免轮毂背风面产生乱流，减少不必要的动能损耗。外框的进风侧和出风侧都做了小尺寸的导流唇边，进风侧的唇边能扩大进风的集流范围，让周边的气流更顺畅地汇入扇叶区域，出风侧的唇边则能对扇叶吹出的气流做一定的规整，减少气流的扩散角，让送风的距离更远，对着散热鳍片吹的时候，能让气流更均匀地穿过鳍片间隙，提升热交换的效率。

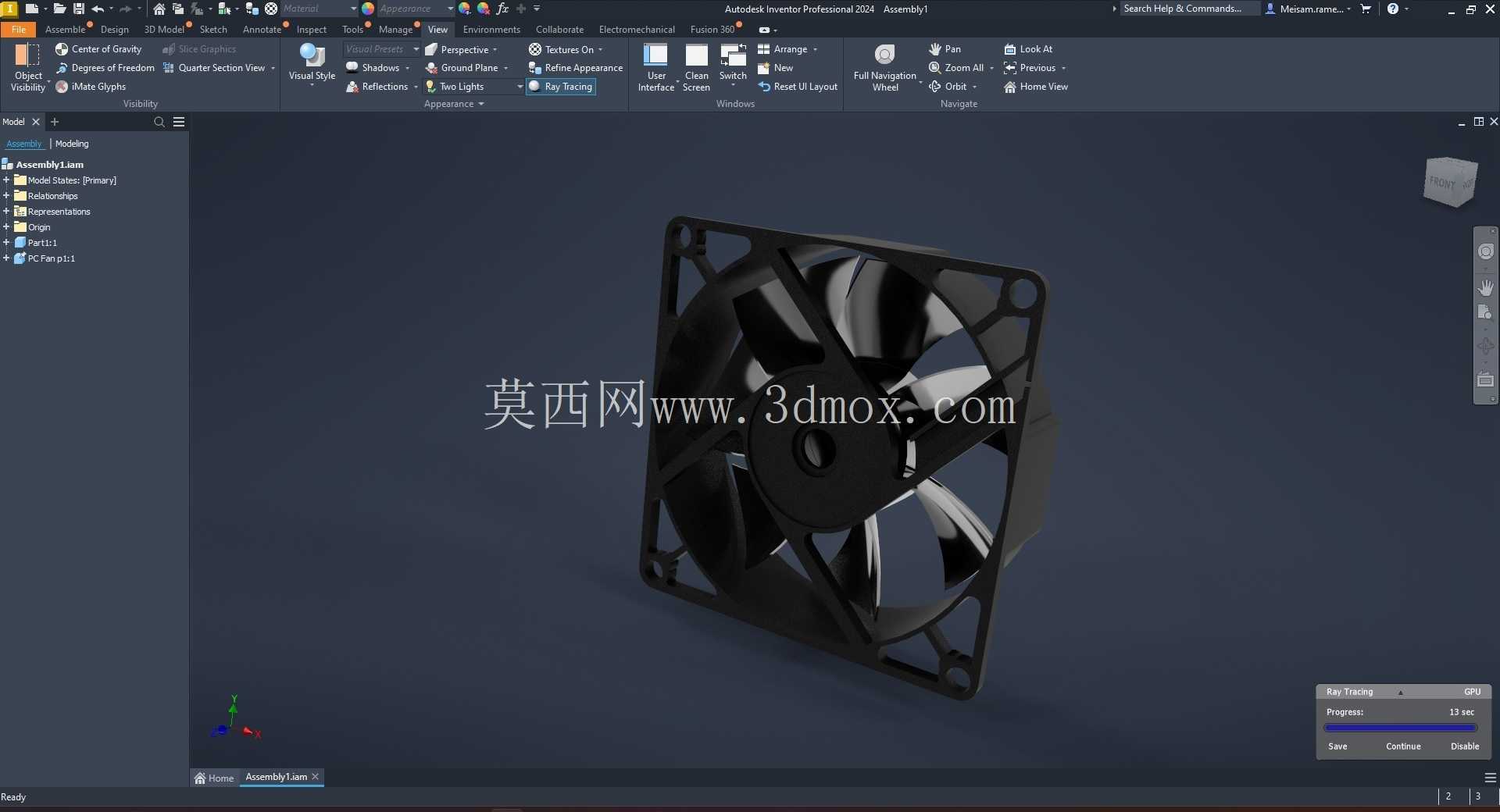

　　做这款模型的建模过程中，所有的安装尺寸、外形轮廓都是通过游标卡尺对实物做逐点测量后绘制的，包括安装孔的孔径、孔位到边框的距离、外框的长宽厚尺寸、扇叶和外框内壁的间隙、轮毂的直径等参数，都和实物保持一致，不管是做机箱散热风道的仿真模拟，还是做整机结构的装配干涉检查，都可以直接调用这个模型，不需要再反复核对安装尺寸。建模的时候特意把扇叶、外框、轮毂都做了独立的实体拆分，后续如果要做扇叶角度调整、电机尺寸适配、不同轴承结构的替换，都可以直接在对应零件上修改参数，不需要重新搭建整体结构。

　　实际选型应用的时候，这类风扇的安装方向需要结合机箱的风道逻辑来确定，作为进风位使用时，扇叶的进风侧朝向机箱外部，把外界的冷空气抽入机箱内部；作为出风位使用时，出风侧朝向机箱外部，把机箱内硬件产生的热空气快速排出。如果是做高功耗硬件的散热配置，还可以在风扇和机箱安装位之间加装橡胶减震垫，抵消扇叶高速转动时产生的微小震动，避免震动传递到机箱钣金上产生共振噪音。另外在做结构设计的时候，还要注意风扇接线的出线位置，要预留足够的走线空间，避免线材被扇叶卷入，造成硬件损坏。

　　不同于定制化的散热部件，这类标准尺寸的电脑风扇通用性极强，除了台式机机箱之外，还可以适配在NAS存储设备、小型交换机、投影仪、工业控制箱等需要主动风冷散热的设备上，只要安装孔位、厚度尺寸匹配，就可以直接替换使用。建模过程中对扇叶的曲面做了曲率连续处理，不管是做渲染效果图，还是做3D打印的手板验证，都能保证曲面的顺滑度，不会出现棱角、断面等影响外观或者装配的问题。
